逻辑类型 | 或非门 | 电路数 | 1 |
输入数 | 2 | 电压 - 供电 | 0.8V ~ 3.6V |
电流 - 静态(最大值) | 500nA | 电流 - 输出高、低 | 4mA,4mA |
逻辑电平 - 低 | 0.7V ~ 0.9V | 逻辑电平 - 高 | 1.6V ~ 2V |
不同 V、最大 CL 时最大传播延迟 | 6.4ns @ 3.3V,30pF | 工作温度 | -40°C ~ 125°C |
安装类型 | 表面贴装型 | 供应商器件封装 | SOT-353 |
封装/外壳 | 5-TSSOP,SC-70-5,SOT-353 |
产品名称:74AUP1G02SE-7
厂商:DIODES(美台)
逻辑类型:或非门 (NAND Gate)
封装类型:SOT-353
74AUP1G02SE-7 是一款高性能的单通道或非门,其采用低功耗技术,非常适合用于低电压和低功耗的应用场景。该产品的供电电压范围为 0.8V 至 3.6V,能够在不同的电压条件下工作,并以极低的静态电流 (最大值 500nA) 消耗,实现高效的电源管理。
此款逻辑门具有两个输入端口,能够对输入信号进行逻辑运算。输出高电流为4mA,输出低电流同样为4mA,使其在负载条件下面能够提供稳定性。逻辑电平的设计也确保了其优异的信号完整性,其中逻辑高电平范围在 1.6V 至 2V 之间,逻辑低电平范围在 0.7V 至 0.9V 之间,确保兼容现代电子设备的逻辑电平标准。
74AUP1G02SE-7 具备迅速的传播延迟时间,在3.3V供电以及30pF负载时,其最大传播延迟时间为 6.4ns。这一特性使得该元件在高速数字电路中表现出色,同时也符合高性能应用的需求。
该器件的工作温度范围为 -40°C 至 125°C,具备良好的抗环境变化能力,因此非常适合在严苛的工业或汽车环境中使用。其广泛的工作温度范围使得74AUP1G02SE-7成为适用于多种应用的理想选择,无论是在极端寒冷或高温的环境下皆能稳定工作。

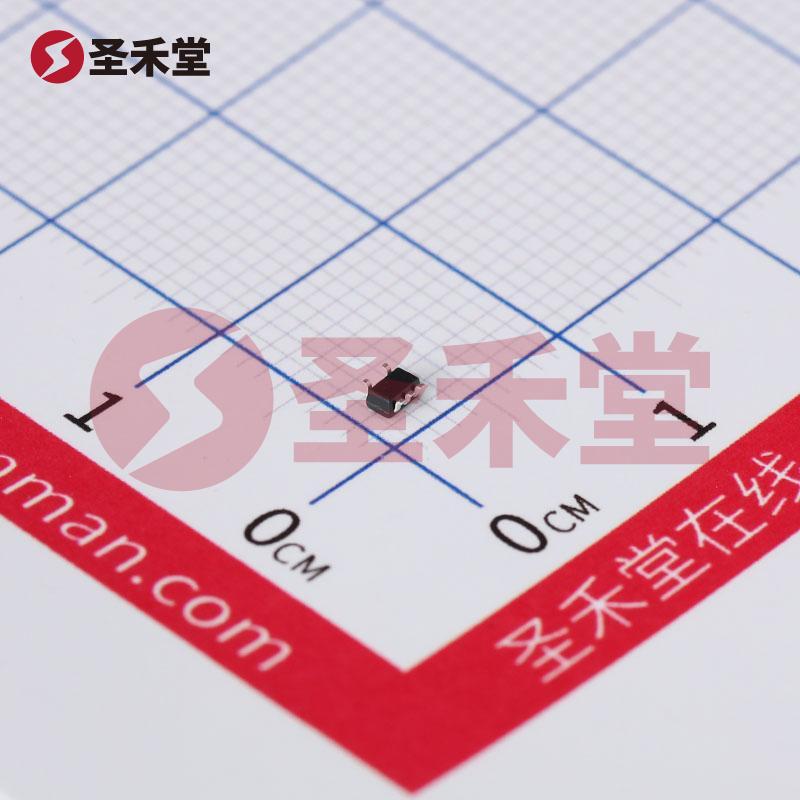

该部分采用的 SOT-353(5-TSSOP)封装,使得74AUP1G02SE-7具备较小的占板面积,适合于空间受限的应用场合。这种表面贴装型设计(SMD)也使得器件的组装更加简便便于批量生产,并适应现代电子设备小型化需求。
74AUP1G02SE-7 可广泛应用于移动设备、汽车电子、消费电子以及工业控制等领域。得益于其低功耗和高性能特性,该逻辑门非常适合于电池供电的设备中使用,可以有效延长设备的使用寿命。此外,它在数据处理、信号转换和逻辑运算等方面也具有极大的灵活性。
总之,74AUP1G02SE-7 是一款高效、低功耗的单通道或非门,其在多变的应用场合中的稳定表现和极佳的逻辑特性使其成为当今电子设计中极具价值的元件。DIODES(美台)的这一产品依赖于其先进的制造技术,为设计工程师提供了可靠的选择,以满足现代电子设备日益增长的复杂性和严格的性能要求。
