APX803L20-17SA-7
APX803L20-17SA-7参数
| 类型 | 简单复位/加电复位 | 受监控电压数 | 1 |
| 输出 | 开路漏极或开路集电极 | 复位 | 低有效 |
| 复位超时 | 最小为 143ms | 电压 - 阈值 | 1.7V |
| 工作温度 | -40°C ~ 85°C（TA） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23 |
APX803L20-17SA-7手册
APX803L20-17SA-7概述
产品概述：APX803L20-17SA-7
概述
APX803L20-17SA-7是一款高性能的监控和复位芯片，专为电源管理和系统监控应用而设计，能够有效确保系统在低电压状态下的稳定运行。这款芯片由DIODES（美台）公司生产，采用广泛应用的SOT-23表面贴装封装，是嵌入式系统和消费电子产品中理想的选择。APX803L20-17SA-7以其低电平有效的复位功能和紧凑的封装设计，能够满足现代电子设备对于空间和性能的双重要求。
主要特性
监控电压阈值：APX803L20-17SA-7具有1.7V的电压阈值（VTH），一旦监控电压低于该阈值，即可触发复位过程。这使得该芯片在低电压环境下，能够及时响应并避免由于电压不足而导致的系统不稳定或故障。
复位功能：该芯片支持简单复位和加电复位功能，能够在加电后对系统进行初始化，确保设备在启动时的稳定性。复位信号为低有效，即在复位状态时，输出为低电平，这为后续的功能控制提供了一种明确的状态报告。
超时特性：APX803L20-17SA-7具备最小复位超时143ms的特性，确保在电压恢复正常后，设备能够在稳定的状态下重新启动，避免因瞬态电压波动而导致的错误操作。
广泛的工作温度范围：该芯片的工作温度范围为-40°C至85°C，适应性强，能够在各种环境条件下正常工作，适合于汽车电子、工业控制和消费电子等领域的应用。
出色的电路保护：APX803L20-17SA-7使用开路漏极或开路集电极输出配置，有效降低了输出端口的电流负担，提高了电路的整体安全性和可靠性。开路漏极设计确保芯片在不工作时不会消耗电力，从而延长了设备的使用寿命。
应用场景
APX803L20-17SA-7广泛应用于多种电子产品和系统中，以下是一些典型的应用场景：
嵌入式系统：由于具备低功耗和低电压监控能力，APX803L20-17SA-7非常适合用于嵌入式系统，确保在电力不足时自动复位。
汽车电子：在汽车控制系统中，该芯片的宽工作温度范围和稳定的复位功能，可以为关键系统提供可靠的电源管理和安全 proteção。
消费电子：如手机、平板电脑、智能家居设备等，APX803L20-17SA-7能够提供加电复位功能，确保用户设备在启动过程中的可靠性。
工业控制：在要求严格的工业环境中，APX803L20-17SA-7的耐温性能和复位特性确保了设备在恶劣环境下的稳定运行。
封装和安装

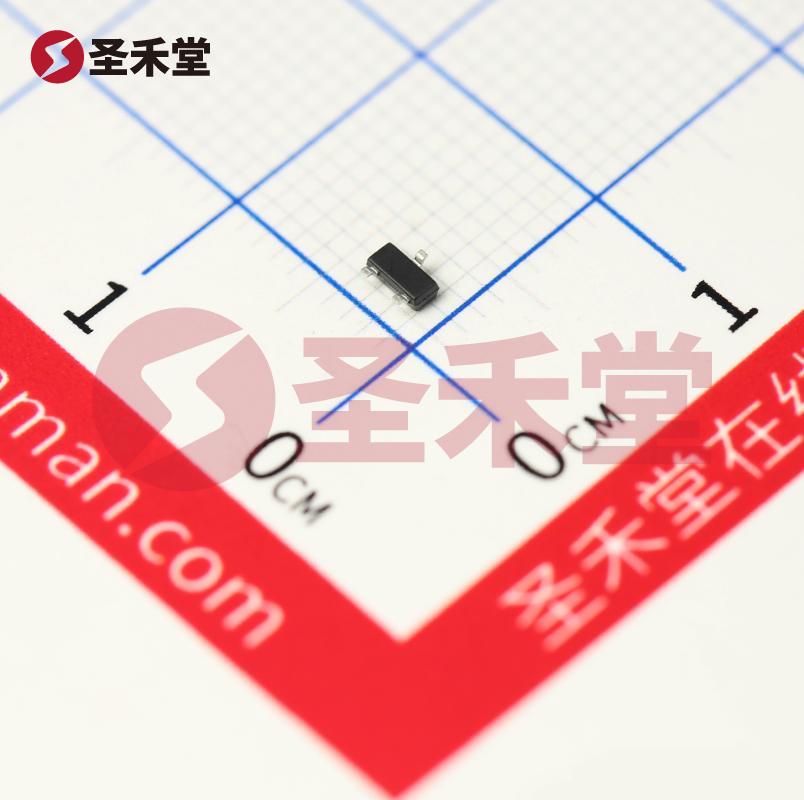

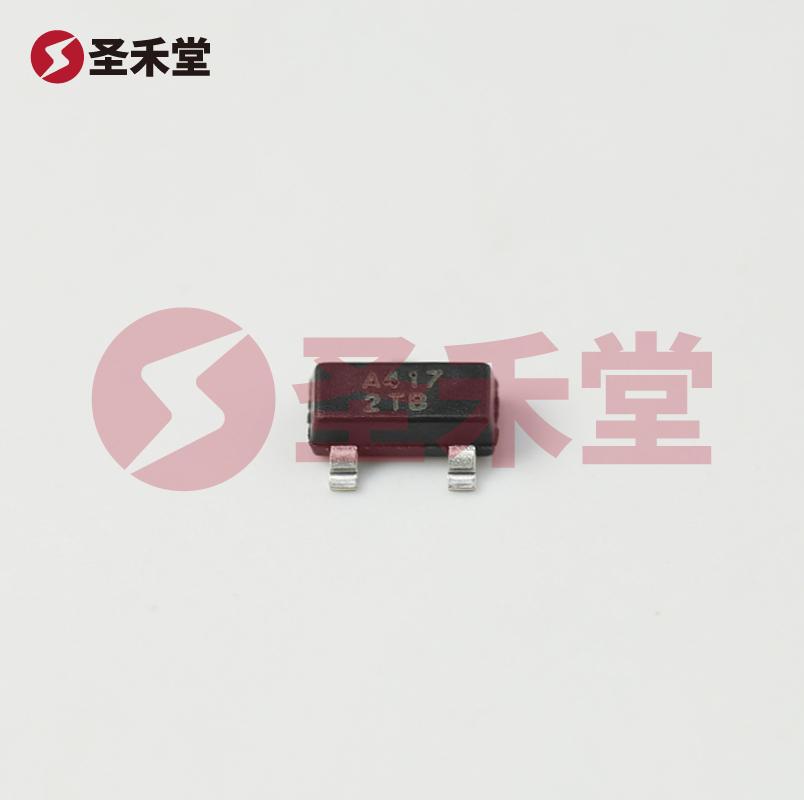

APX803L20-17SA-7采用SOT-23封装，这种小巧的表面贴装形式非常适合现代电子产品的空间限制。它的安装便捷，适配广泛的平台，特别适合于自动化生产线的快速组装。
总结
APX803L20-17SA-7以其卓越的性能、可靠的电压监控及灵活的应用场景，成为广大电子产品设计工程师们的理想选择。凭借DIODES（美台）强大的品牌背景和技术支持，APX803L20-17SA-7的稳定性和可靠性使其在市场上脱颖而出，并受到了客户的广泛好评。无论是在嵌入式系统、消费电子还是工业控制领域，APX803L20-17SA-7都凭借其优越的特性，为产品提供了强有力的电力管理解决方案。
