SDM05U20CSP-7

产品概述：SDM05U20CSP-7 肖特基二极管

基本信息

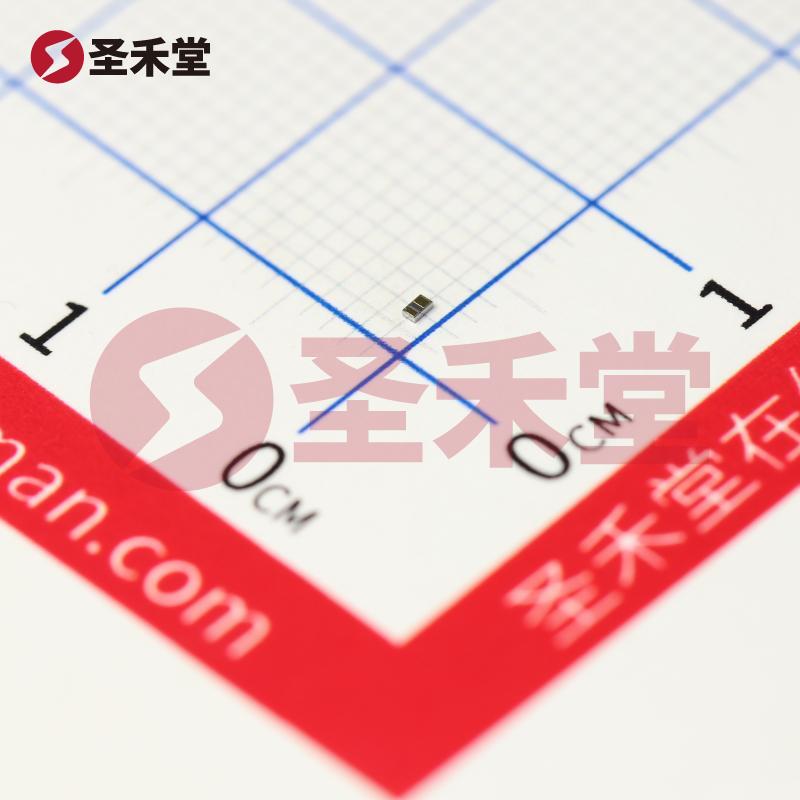

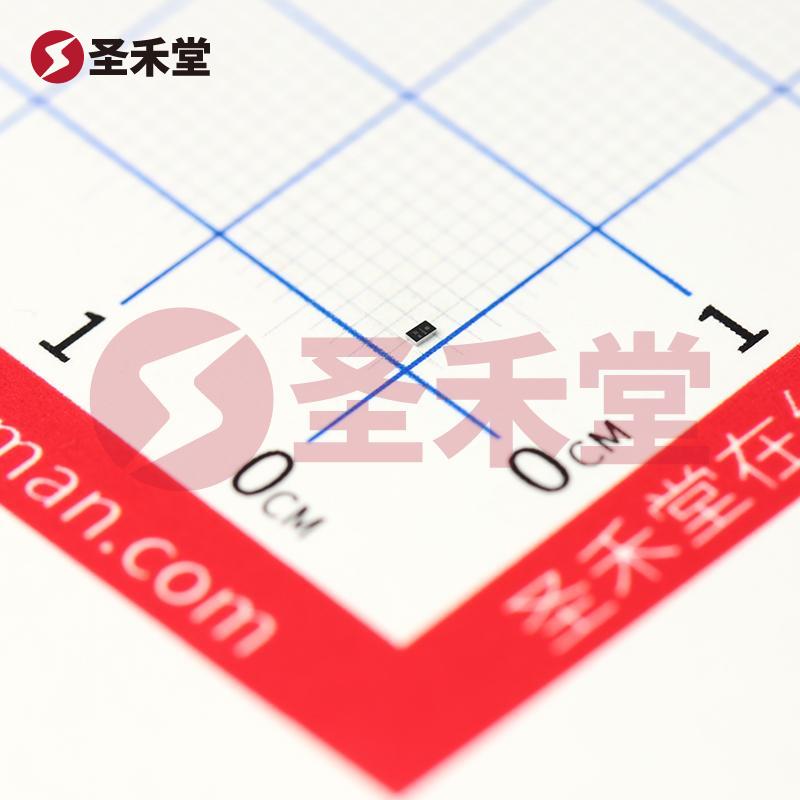

SDM05U20CSP-7 是由 Diodes Incorporated 生产的一款高性能肖特基二极管，专为需要高效率和低反向电压降的电子电路设计。它采用了表面贴装式0402（1006公制）封装，使其适用于紧凑的电子设备。同时，这款器件的广泛工作温度范围（-55°C 到 150°C）确保其在极端环境下的可靠性与稳定性。

主要特性

• 二极管类型: 本产品是一款肖特基二极管，肖特基二极管因其超低的电压降和快速的切换特性，使其在高频和高效率的应用中广泛使用。
• 电流容量: SDM05U20CSP-7 的平均整流电流能力为500mA，适合许多中等功率的应用场景。这使得该器件可以在如开关电源、整流电路等多种应用中表现出色。
• 反向电压: 本器件的最大反向电压为20V，这一特性使其适合许多常见电子电路的需求，同时避免因电压过高导致的损坏。
• 正向电压降: 在500mA的负载电流下，正向电压降为430mV。这一特性极大地降低了功率损耗，提高了电源的总体效率。
• 反向泄漏电流: 在20V的反向电压下，反向泄漏电流仅为55µA，确保了电路的安全性与高效率，尤其在待机模式下具有显著的优势。
• 速度: SDM05U20CSP-7 的快速恢复特性（恢复时间≤500ns）使其能在高频应用中实现高效切换，适用于如开关电源、整流和逆变器等高频电路。

应用场景

SDM05U20CSP-7 被广泛应用于各种电子产品中，包括但不限于以下领域：

1. 开关电源: 采用肖特基二极管作为整流器，可以有效降低开关损耗，提高效率。
2. 电池管理系统: 在电池充电和放电过程中，肖特基二极管的低正向电压降可以最大程度地提升系统整体能效。
3. 逆变器: 在各种电压转换设备中，SDM05U20CSP-7 可作为高效整流器，确保转换过程的高效性和稳定性。
4. 消费电子: 许多便携式设备和消费电子产品都采用这种低功耗、高效率的肖特基二极管，提升整体性能。

封装与设计

SDM05U20CSP-7 采用卷带（TR）包装，适合自动贴片生产线。这种封装方式不仅可以节省空间，还方便了高效的自动化生产与组装，提升了生产效率。同时，表面贴装型的设计还使得该二极管在PCB布线时占用较少的空间，特别适合对体积与重量有严格要求的应用。

结论

综上所述，SDM05U20CSP-7 肖特基二极管是一款性能优越的电子元器件，凭借其低压降、快速恢复时间及极低的反向泄漏电流，在许多高效率的电子应用中展现出极大的优势。其广泛的工作温度范围和紧凑的封装设计，使其适合在各种极端条件下可靠工作。无论是在消费电子、开关电源还是电池管理系统中，SDM05U20CSP-7 都能够为设计师提供高效、可靠的解决方案，是当今电子产品设计中不可或缺的基础元件之一。
