74HCT14S14-13

产品概述：74HCT14S14-13

一、基本信息

74HCT14S14-13是一款由DIODES（美台）出品的高性能双通道反相器集成电路。该器件特别适合于低电压和高开关频率的应用，同时具备高输入和输出电流能力。它采用表面贴装型(SMD)封装，符合现代电子设计对紧凑型和高效能的需求。

二、产品特点

1. 逻辑电平:

   • 逻辑高电平范围为1.9V至2.1V，确保在低电压环境下仍保持可靠的信号完整性。
   • 逻辑低电平范围为0.5V至0.6V，适应多种逻辑电平的场景，提供更广泛的兼容性。

2. 电源电压:

   • 工作电源电压范围为4.5V至5.5V，能够满足多种电源供给的需求，特别是在5V TTL逻辑电路中是理想的选择。

3. 输入与输出:

   • 该IC内部包含6个反相器通道，适合各类逻辑电路的应用，特别是需要多个反相器的复杂电路设计。
   • 输出电流能力最高可达4mA，支持较强负载，确保在实际应用中不出现信号下降。

4. 最大传播延迟:

   • 在4.5V电源电压和50pF负载下，最大传播延迟为34ns，满足快速开关响应的要求，适应高速电路设计的需要。

5. 工作温度和静态电流:

   • 该器件的工作温度范围为-40°C至125°C，使其在严苛环境下也能稳定工作。
   • 静态电流最大为20µA，保证功耗极低，特别适用于对能耗敏感的便携式设备和高效能应用场景。

三、应用场景

74HCT14S14-13广泛应用于以下领域：

1. 数字电路设计: 可用于组合逻辑电路、时序逻辑电路及状态机设计。
2. 信号转换: 在电压兼容性问题上，74HCT系列能够完成TTL和CMOS电平之间的有效转换。
3. 消费电子: 由于其低功耗特性，适合于便携设备，遥控器以及其他小型电路设计。
4. 工业控制: 在各种控制系统和通信设备中，都能看到它的身影，这种可靠性高的反相器是工业设备的好搭档。

四、封装与安装

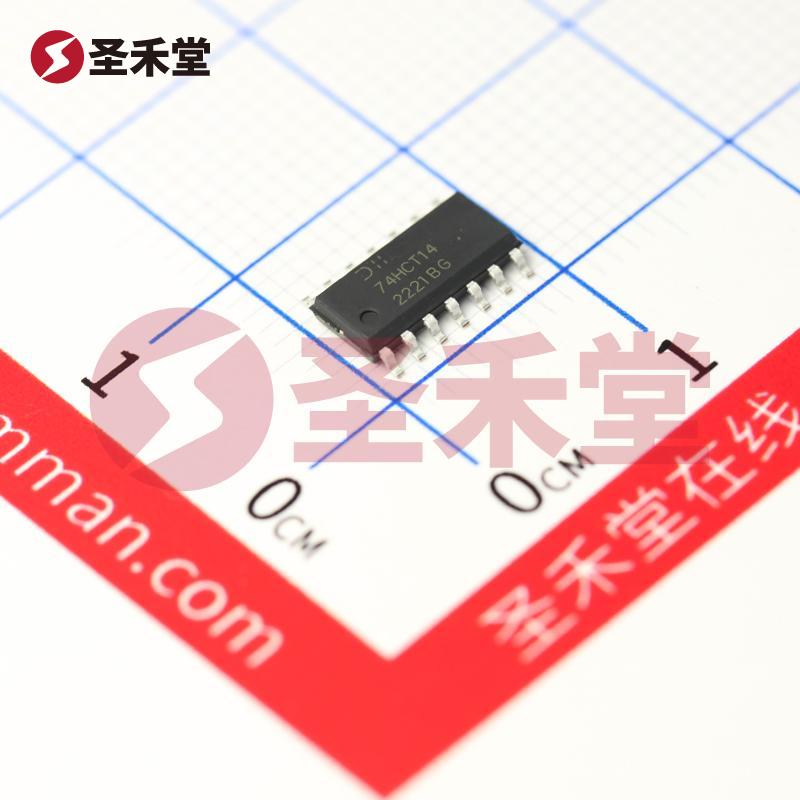

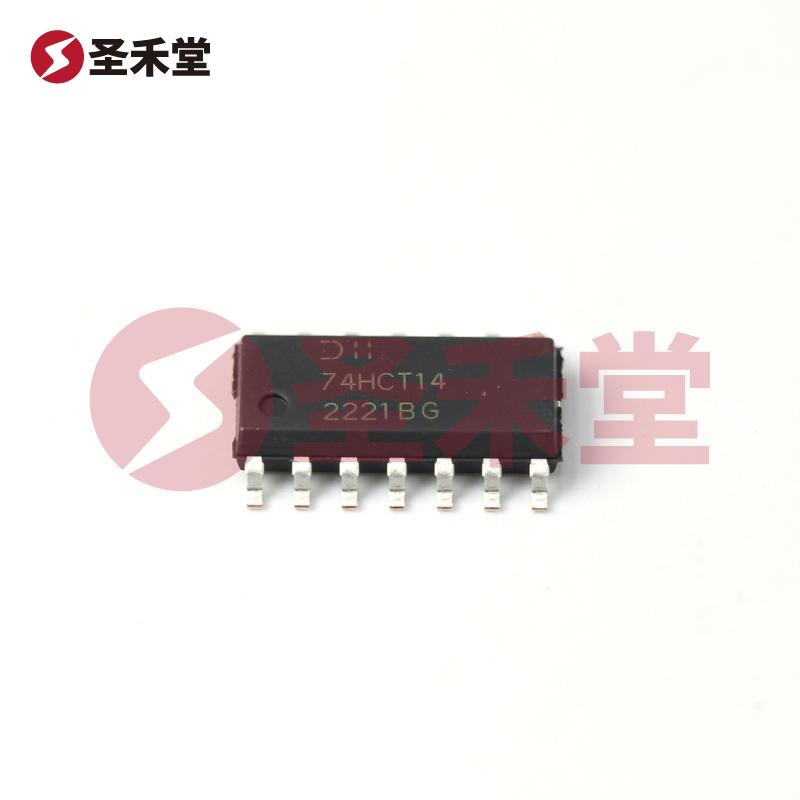

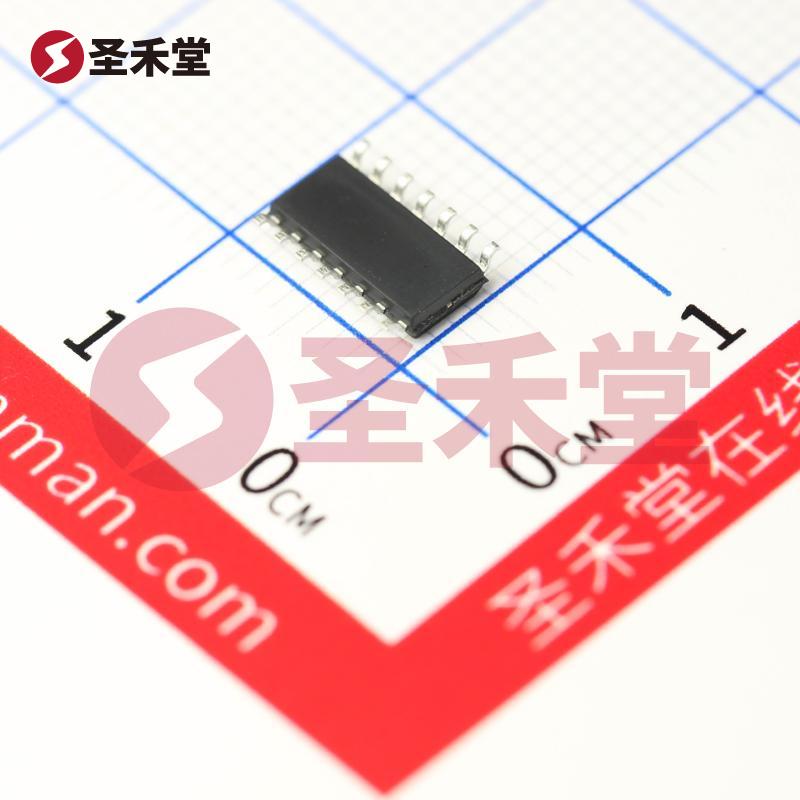

74HCT14S14-13采用SO-14封装，方便在现代电子产品设计中的表面贴装生产。该封装方式具有体积小、热性能好、可靠性高的特点，非常适合高密度PCB板设计。此外，SO-14封装不仅减小了整体的尺寸，提升了布局灵活性，还能有效降低电路的封装成本。

五、总结

作为一款功能强大、性能可靠的逻辑电平转换器，74HCT14S14-13反相器集成电路是设计者在面对各种电路需求时的理想选择。无论是用于简单的数字逻辑应用，还是在复杂的电子系统中，74HCT14S14-13均能发挥出其卓越的性能。此外，它的设计充分考虑了现代电子产品对能效、性能、尺寸和可靠性的要求，能够满足不同应用市场的需求，是推动电子产品发展的重要元件之一。
