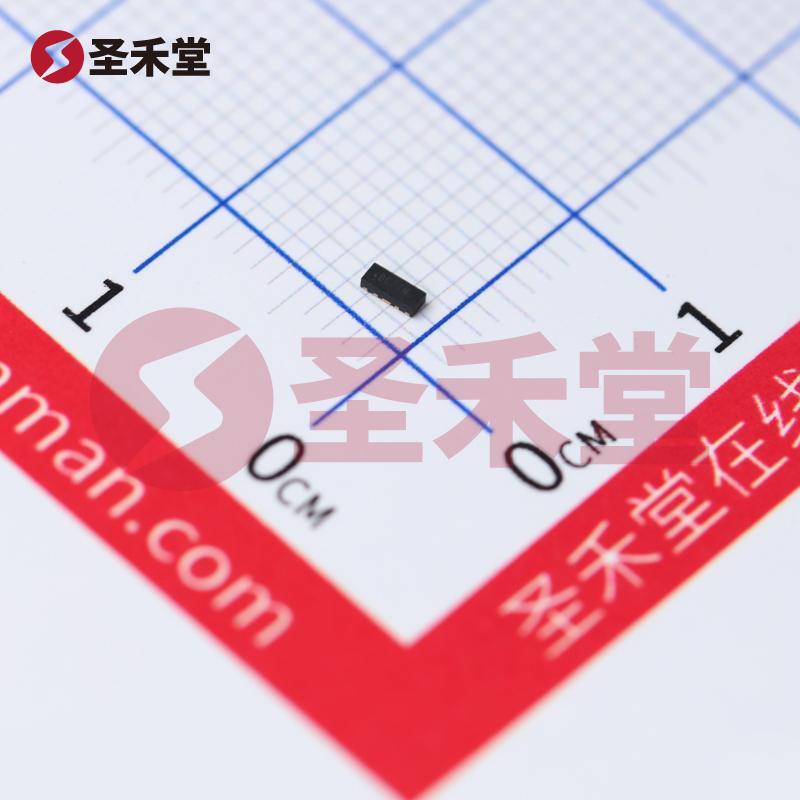

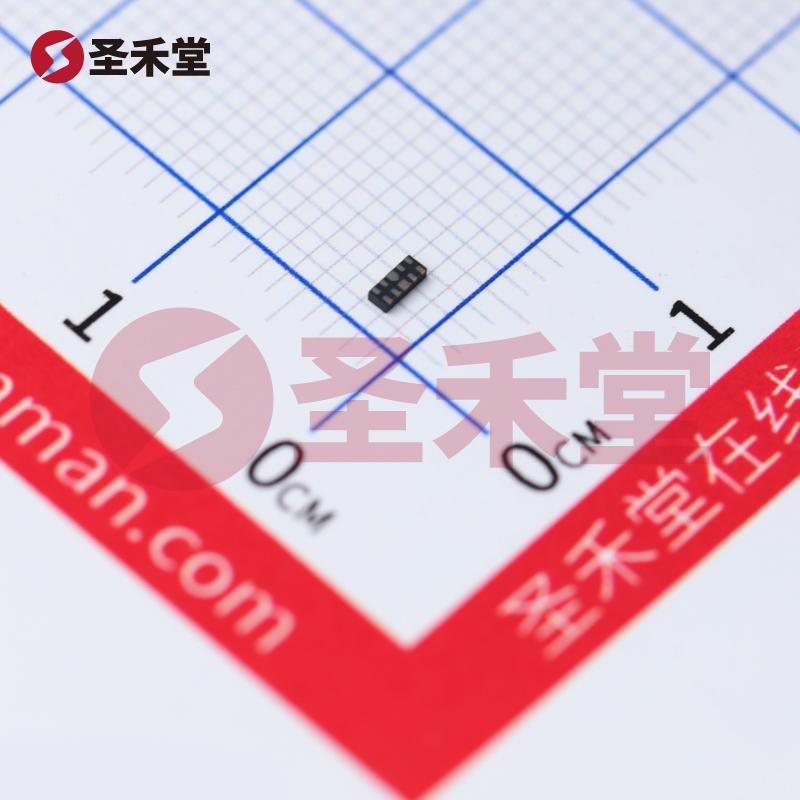

注：图像仅供参考，请参阅产品规格
DT1240-04LP-7
品牌 :
DIODES(美台)
封装 :
UDFN251010
包装 :
编带
重量 :
0.013g
描述 :
TVS二极管
库存 :
434(起订量1,增量1)
批次 :
21+数量 :
X
0.664按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.664
--
200+
￥0.428
--
1500+
￥0.373
--
30000+
产品参数
产品手册
产品概述
DT1240-04LP-7参数
| 制造商 | Diodes Incorporated | 包装 | 卷带（TR） |
| 零件状态 | 有源 | 类型 | 转向装置（轨至轨） |
| 电压 - 反向断态（典型值） | 5.5V（最大） | 电压 - 击穿（最小值） | 6V |
| 不同 Ipp 时电压 - 箝位（最大值） | 11V | 电流 - 峰值脉冲 (10/1000µs) | 5.5A（8/20µs） |
| 功率 - 峰值脉冲 | 60W | 电源线路保护 | 是 |
| 应用 | 以太网，HDMI | 工作温度 | -55°C ~ 85°C（TA） |
| 安装类型 | 表面贴装型 | 封装/外壳 | 10-UFDFN |
| 供应商器件封装 | U-DFN2510-10 | 单向通道 | 4 |
DT1240-04LP-7手册
无数据
DT1240-04LP-7概述
产品概述：DT1240-04LP-7 TVS二极管
一、基本信息
制造商: Diodes Incorporated
产品类型: TVS（瞬态电压抑制）二极管
封装形式: UDFN2510-10
状态: 有源元件
包装: 卷带（TR）
工作温度范围: -55°C 至 85°C
二、技术参数
DT1240-04LP-7是一款高性能的瞬态电压抑制二极管，旨在为敏感电子元器件提供强有力的电压抑制保护。其主要规格如下：
电压特性:
- 反向断态电压（VRWM）: 最大值为5.5V；
- 击穿电压（VBR）: 最小值为6V，确保在电压超出正常工作范围时迅速启动保护机制；
- 最大钳位电压（VC）: 在峰值脉冲情况下，最大钳位电压为11V，有效限制电压尖峰对下游电路的伤害。
电流特性:
- 峰值脉冲电流（Ipp）: 在10/1000微秒脉冲宽度下，能够承受5.5A的峰值脉冲电流，且在8/20微秒脉冲宽度下，功率最大为60W，能够承受较强的瞬态电流。
通道配置:
- 该器件为四通道设计，适合多路信号的钳位保护。
三、应用场景
DT1240-04LP-7广泛应用于需要迅速而高效的电压抑制保护的电子设备中。其主要应用领域包括但不限于：
- 以太网设备: 保障网络设备在雷击、静电放电（ESD）等瞬态电压冲击下的可靠性与安全性。
- HDMI接口保护: 在视频传输过程中，防止因传输过程中电压突升而造成的损坏，确保信号的稳定传输。
四、优势与特点
- 高效率保护: 该二极管具有高钳位电压及能承受的峰值脉冲电流，有效提升了设备整体的抗干扰能力和可靠性。
- 广泛的工作温度范围: -55°C至85°C的宽广温度范围，使得DT1240-04LP-7可在多种环境条件下稳定工作，适用于工业、消费电子及汽车电子等应用。
- 小型化封装: UDFN2510-10封装设计有效节省空间，适合体积受限的电路设计，便于在紧凑型电子产品中应用。
- 易于表面贴装: 作为表面贴装型元件，能够简化焊接和集成过程，改进生产效率。
五、总结
DT1240-04LP-7是一款由Diodes Incorporated制造的高效TVS二极管，具有卓越的电压保护能力与良好的耐用性。其不仅能有效保护电子设备免受瞬态电压的影响，还能适应各种工作环境，确保电子设备在严苛条件下的稳定运行。伴随着现代电子产品对可靠性及小型化的日益要求，DT1240-04LP-7将是设计师和工程师们在选择电源保护解决方案时不可或缺的一部分，能够为以太网和HDMI等领域的应用提供坚实的安全保障。
