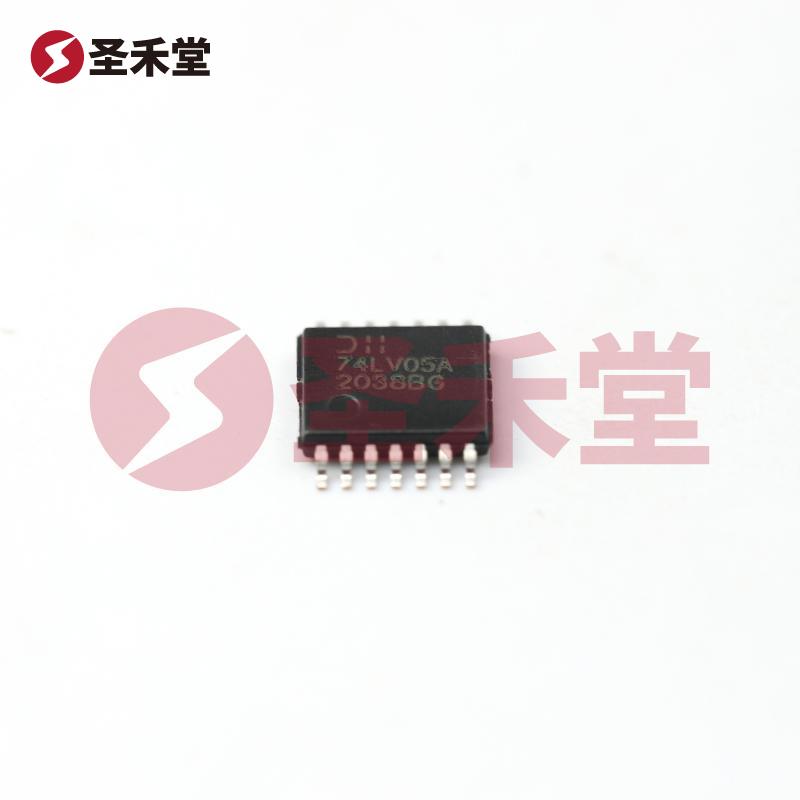

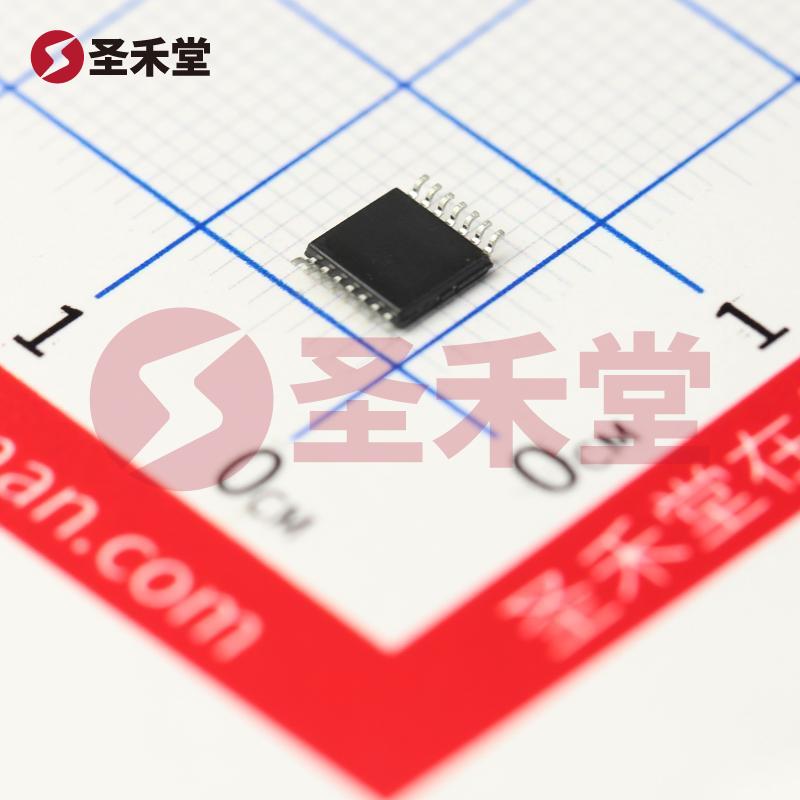

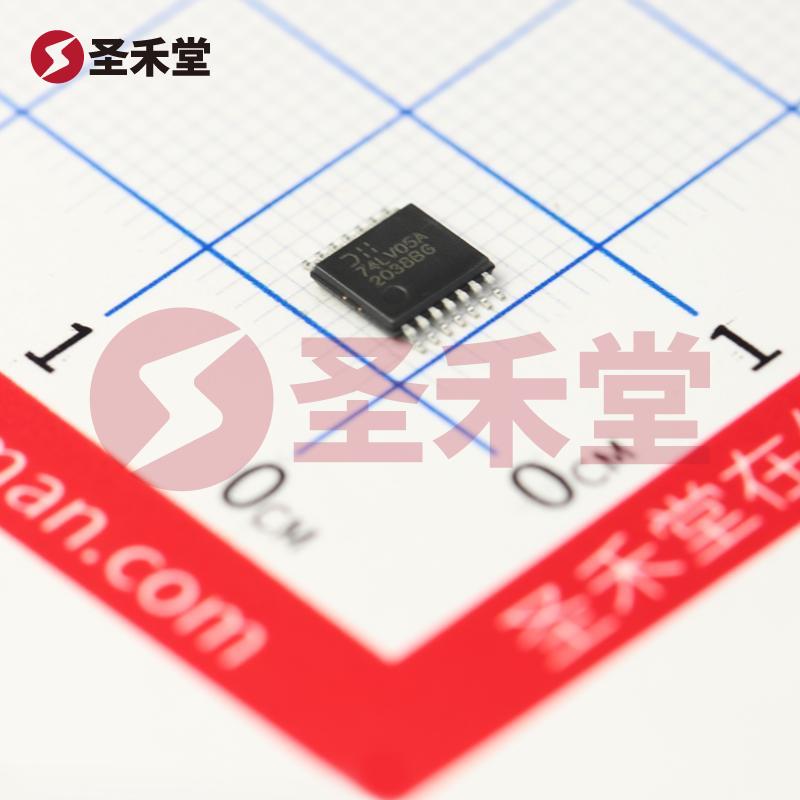

74LV05AT14-13

产品概述：74LV05AT14-13

一、引言

在现代电子设计中，逻辑门电路是构建各种数字系统的基础元件之一。74LV05AT14-13是一款高性能的反相器，具有极佳的适应性和灵活性，特别适用于低功耗和高速应用场景。该器件由DIODES（美台）公司生产，采用TSSOP-14封装，具有出色的电气性能和宽工作温度范围。

二、基本参数

74LV05AT14-13属于开路漏极逻辑家族，其主要电气参数如下：

• 逻辑电平高：1.5V
• 逻辑电平低：0.5V
• 工作电压范围：2V ~ 5.5V
• 输入数：6
• 电流（总计）：12mA
• 最大静态电流：20µA
• 最大传播延迟：7.5ns @ 5V, 50pF
• 工作温度范围：-40°C ~ 125°C
• 封装类型：TSSOP-14
• 逻辑类型：反相器

该器件的特点是双向开路漏极输出，允许多个输出连接到相同的电压点，并有效地扩展与其他逻辑电路的协同工作。

三、电气特性

74LV05AT14-13在电源电压为2V到5.5V的范围内运行，能够保持稳定的工作性能，适合低压设计模式。其开路漏极输出设计在低电平时可以向外部电路提供较小的低电流，符合当前节省能耗的设计要求。该器件的最高静态电流为20µA，表明它在待机状态下有非常低的能耗，这使得其在电池供电或其他低功耗应用方面具备显著优势。

四、传播延迟和速度

74LV05AT14-13的最大传播延迟指标为7.5ns（在5V下，负载为50pF），这确保了数据在逻辑电路中高效传递。快速的切换速度和低延迟使其能够在高频操作的环境中维持稳定的性能，适合用于高速计算机、信号处理以及实时控制系统等应用。

五、应用领域

由于74LV05AT14-13的多路输入特性及低功耗设计，使其在以下领域中应用广泛：

• 低功耗电子设备：例如便携式设备、智能手机、医疗监控设备等。
• 数字信号处理：在高频信号的快速处理和反相操作中发挥重要作用。
• 嵌入式系统：广泛应用於微控制器和FPGA设计中，去耦合各种逻辑电路。
• 工业控制：适应恶劣环境，满足严苛工作条件下的可靠性要求。

六、总结

74LV05AT14-13反相器的设计在保证逻辑功能的基础上，强调了能效和性能，尤其适合需要高效、快速、低功耗设计的电子电路。通过该器件，设计师可以实现复杂的逻辑操作，同时减少整体功耗，使得其在当今对能效要求越来越高的电子市场，具备了显著的竞争力。

随着电子产品对功耗与性能的不断追求，74LV05AT14-13提供了优秀的解决方案，在未来的应用场景中展现出更为广泛的潜力。
