DMP56D0UFB-7B 产品实物图片
DMP56D0UFB-7B 产品实物图片
商品图片1

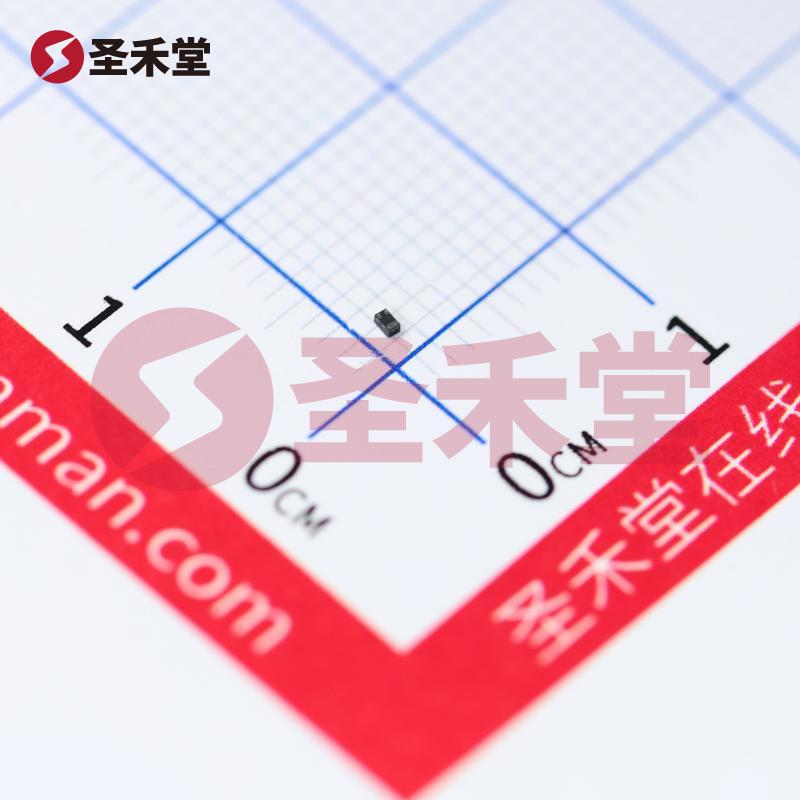

商品图片2

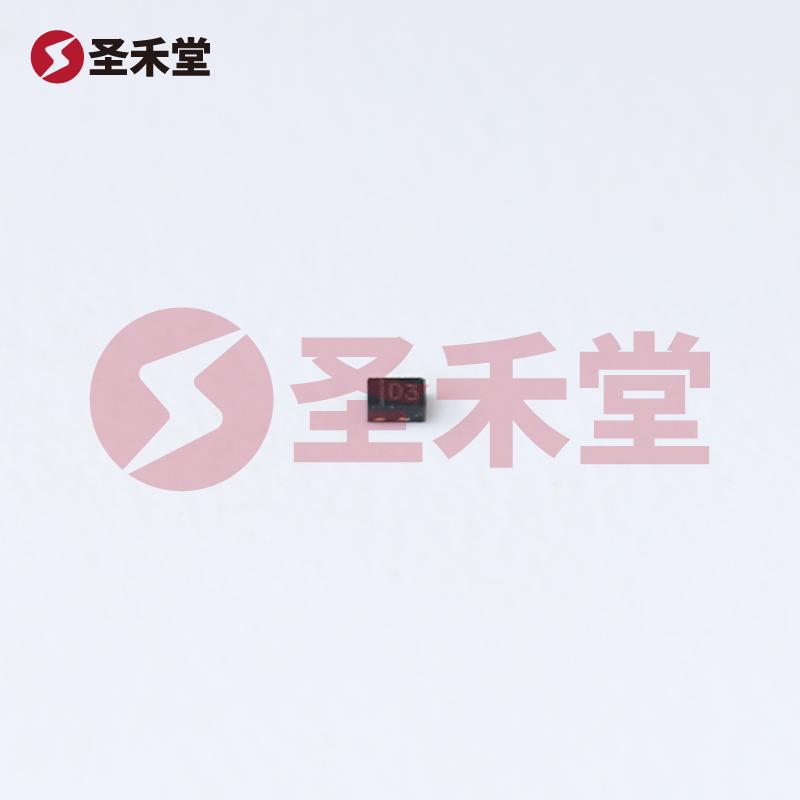

商品图片3
注:图像仅供参考,请参阅产品规格

DMP56D0UFB-7B

商品编码: BM0107672123
品牌 :
DIODES(美台)
封装 :
X1-DFN1006-3
包装 :
编带
重量 :
-
描述 :
场效应管(MOSFET) 425mW 50V 200mA 1个P沟道 X1-DFN1006-3
库存 :
3376(起订量1,增量1)
批次 :
22+
数量 :
X
0.789
按整 :
圆盘(1圆盘有10000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.789
--
100+
¥0.544
--
500+
¥0.495
--
2500+
¥0.458
--
5000+
¥0.428
--
10000+
¥0.4
--
100000+
产品参数
产品手册
产品概述

DMP56D0UFB-7B参数

FET 类型P 通道技术MOSFET(金属氧化物)
漏源电压(Vdss)50V25°C 时电流 - 连续漏极 (Id)200mA(Ta)
驱动电压(最大 Rds On,最小 Rds On)2.5V,4V不同 Id、Vgs 时导通电阻(最大值)6 欧姆 @ 100mA,4V
不同 Id 时 Vgs(th)(最大值)1.2V @ 250µA不同 Vgs 时栅极电荷 (Qg)(最大值).58nC @ 4V
Vgs(最大值)±8V不同 Vds 时输入电容 (Ciss)(最大值)50.54pF @ 25V
功率耗散(最大值)425mW(Ta)工作温度-55°C ~ 150°C(TJ)
安装类型表面贴装型供应商器件封装3-X1DFN1006
封装/外壳3-UFDFN

DMP56D0UFB-7B手册

empty-page
无数据

DMP56D0UFB-7B概述

DMP56D0UFB-7B 产品概述

DMP56D0UFB-7B是一款高性能的P沟道MOSFET(场效应晶体管),广泛应用于电子电路设计中,其优越的电气特性和高温工作能力使其成为多种应用场景中的理想选择。该器件由知名电子元器件制造商DIODES(美台)生产,封装类型为3-X1DFN1006,支持表面贴装(SMD),便于自动化生产。

主要参数

  • 类型:P通道MOSFET
  • 漏源电压(VDS):最高可达50V,适用于高压应用。
  • 连续漏极电流(ID):在25°C环境温度下,最大连续漏极电流为200mA,可满足一般中小功率电路的需求。
  • 导通电阻(RDS(on)):在4V的门限电压下,导通电阻最大为6Ω,确保低功耗和高效能运作。
  • 门极源极电压(VGS):器件的最大栅极源极电压为±8V,提供了良好的驱动电压范围。
  • 开启阈值电压(VGS(th)):在250µA电流下,最大阈值电压为1.2V,适合于低电压驱动的应用。
  • 栅极电荷(Qg):最大值为0.58nC,使得在高频应用中具有较低的开关损耗。
  • 输入电容(Ciss):在25V的漏源电压下,最大输入电容为50.54pF,这使得器件在快速开关操作中的性能十分优秀。
  • 功率耗散:最高功率耗散为425mW(Ta),符合小型化设计的功率管理要求。
  • 工作温度范围:该MOSFET可以在-55°C至150°C之间的广泛工作温度环境中稳定工作,适应各种苛刻条件。

封装与安装

DMP56D0UFB-7B采用3-X1DFN1006封装,尺寸小巧,适合高集成度电路设计。表面贴装设计能够有效节省PCB面积,同时支持较高的组装密度,适应现代电子设备对小型化的需求。

应用领域

  • 电源管理:尤其适合用于DC-DC转换器和线性稳压器中,能够提供高效率和低导通损耗。
  • 负载开关:在便携式电子设备中,作为负载开关,能够实现高效的电源控制。
  • 音频放大器:由于其出色的线性特性,DMP56D0UFB-7B可以用于音频信号放大,提高音频设备的性能。
  • 汽车电子:其高温工作能力,使其适合在汽车电子设备中使用,例如电动助力转向系统和电池管理系统。

竞争优势

与同类产品相比,DMP56D0UFB-7B在导通电阻、开关速度和工作温度范围上均表现卓越。这些特性使得它在一定程度上优于其它同类产品,尤其在需要高效率和稳定性能的应用场合中更具竞争力。此外,DIODES作为一家领先的电子元器件制造商,为该器件提供了可靠的品质保证与技术支持。

结论

DMP56D0UFB-7B是一款功能强大且耐用的P沟道MOSFET,凭借其卓越的电气性能和广泛的应用潜力,可为电子工程师和设计师提供可靠的解决方案。无论是电源管理、负载开关,还是高频应用,该器件都能够满足各种设计需求,是现代电子产品不可或缺的理想选择。
