DMN2025UFDB-7

产品概述：DMN2025UFDB-7

DMN2025UFDB-7 是一款高性能 N-通道场效应管（MOSFET），由美台半导体（DIODES）公司制造。该器件具有优异的电气性能和广泛的应用前景，尤其适用于高效能开关电源、负载开关、以及电流控制等电子应用。该组件采用U-DFN2020-6封装，适合表面贴装（SMD）技术，在提升系统整体性能的同时，减少了电路板空间的占用。

主要特点

1. 电气特性：

   • 漏源电压（Vdss）: 该 MOSFET 的最大漏源电压为20V，确保在较高的电压动态下稳定工作。
   • 连续漏极电流（Id）: 在标称温度25°C条件下，其最大连续漏极电流可达6A，适合多种功率管理应用。
   • 导通电阻（Rds(on)）: 在4A、4.5V的驱动电压下，导通电阻最大为25毫欧，能够有效降低在高电流应用中的能量损耗。
   • 阈值电压（Vgs(th)）: 最大阈值电压为1V（@250µA），有助于提高开关速度和响应性能。

2. 功率和温度特性：

   • 该器件的最大功耗为700mW，这在小型化设计中尤为重要，可以减少热管理问题。
   • 工作温度范围广泛，从-55°C到150°C，确保该组件在极端环境条件下仍然保持高效稳定的性能。

3. 电容特性：

   • 输入电容（Ciss）最大为486pF（@10V），这使得该 MOSFET 能够在高速开关应用中提升性能表现。
   • 栅极电荷（Qg）的最大值为12.3nC（@10V），这意味着更快的开关速度和降低的驱动功耗。

封装与安装

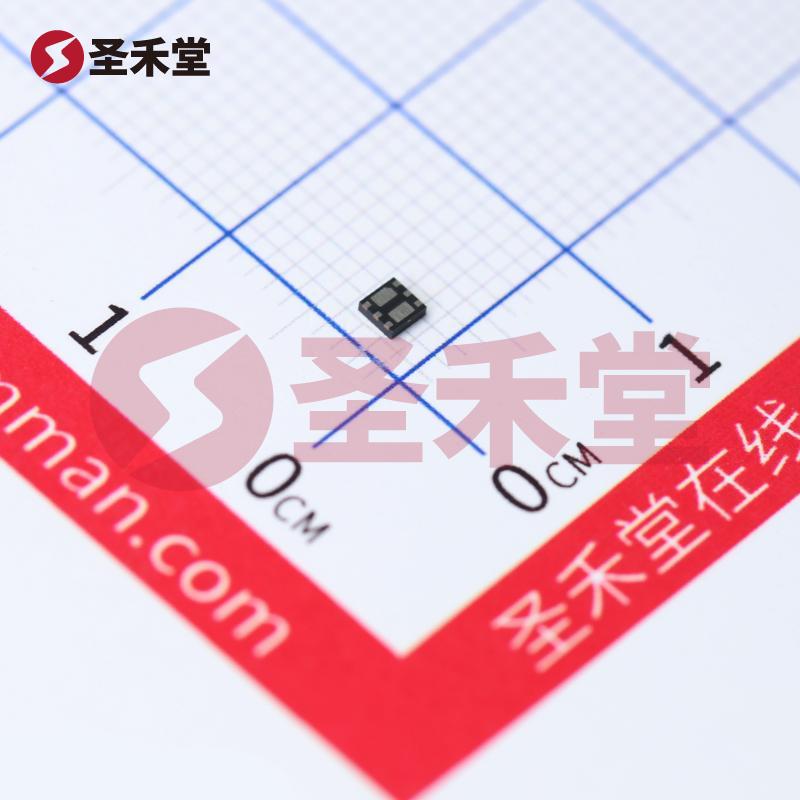

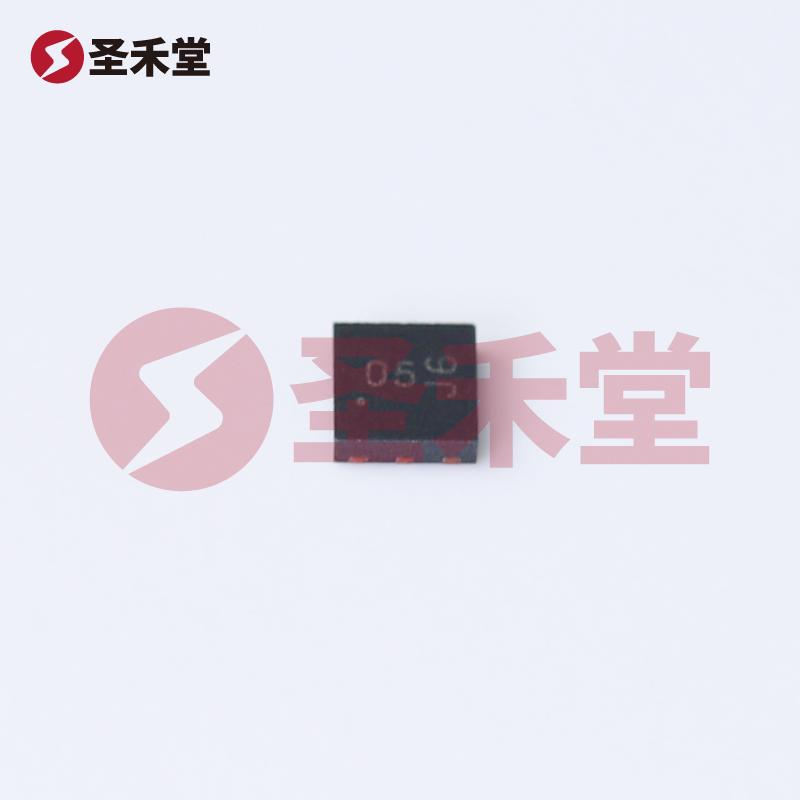

DMN2025UFDB-7 采用 U-DFN2020-6 封装形式（裸露焊盘），该封装不仅减小了表面占用面积，还可以提高热散散热效率，进一步增强器件的可靠性与性能。相比传统封装，DFN的设计允许高密度布局，并且便于自动组装，适合大规模生产。

应用场景

由于其出色的电气特性和宽泛的工作温度范围，DMN2025UFDB-7 在多种应用中表现出色：

• 开关电源：适用于高效能的DC-DC转换器，使能量转换过程更加高效。
• 负载开关：在各类电子设备中进行负载控制，帮助实现更好的电源管理。
• 电动机驱动：在伺服电机和步进电机驱动中，能够高效控制电流，提升驱动响应时间。
• 通信和计算应用：在通信基站和数据中心中，用于电源分配和能量管理。

总结

DMN2025UFDB-7 是一款具有高电流承载能力、低导通电阻和极广工作温度范围的 N-通道 MOSFET，能够满足现代电子设备对高效能、高密度及可靠性设计的需求。它的高性能特性使其成为多种应用（如开关电源、负载开关等）的理想选择。同时，U-DFN2020-6 的表面贴装封装设计以及较小的尺寸，也为其在紧凑型电路设计中的应用提供了极大的灵活性和便利，是电子工程师在选择组件时的优选之一。
