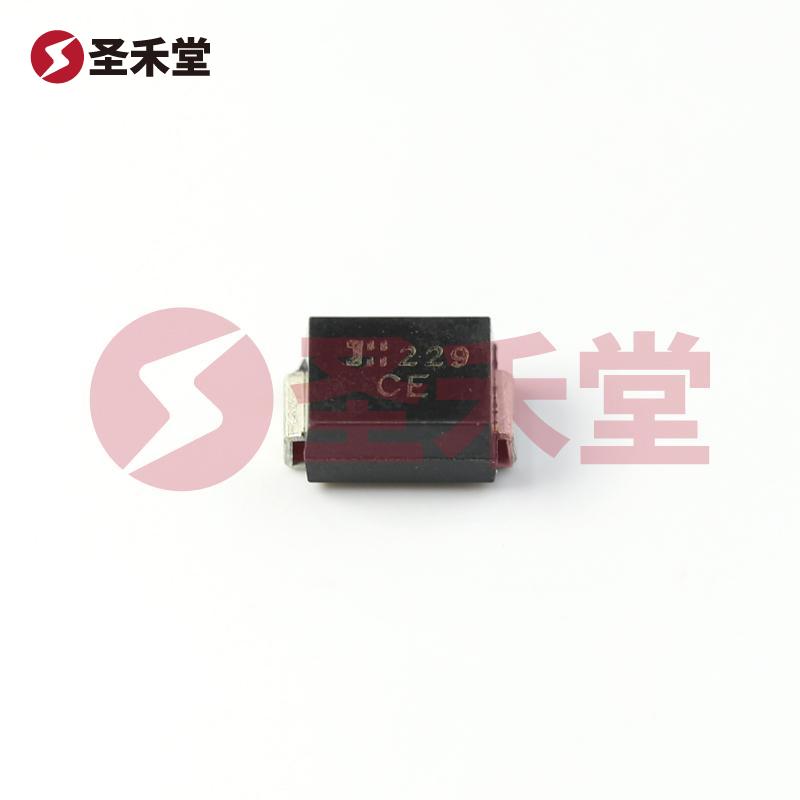

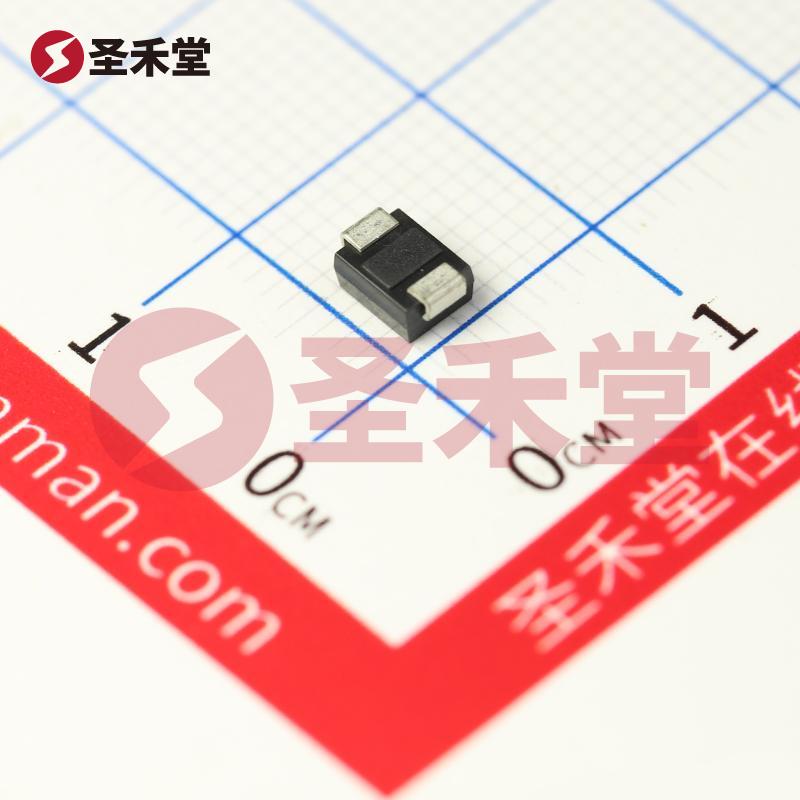

SMBJ26CAQ-13-F

产品概述：SMBJ26CAQ-13-F TVS二极管

产品简介 SMBJ26CAQ-13-F是一款由DIODES（美台）公司生产的高性能瞬态电压抑制二极管（TVS），专为汽车应用而设计。其优异的参数使其成为保护电路中对抗电压瞬变的理想选择，从而有效延长设备的使用寿命并提高系统的可靠性。该产品采用SMB封装，方便表面贴装，适用于现代电子设备的高度集成和小型化需求。

关键参数

• 类型：齐纳二极管
• 电压 - 反向断态（典型值）：26V
• 电压 - 击穿（最小值）：28.9V
• 电流 - 峰值脉冲 (10/1000µs)：14.2A
• 功率 - 峰值脉冲：600W
• 不同 Ipp 时电压 - 箝位（最大值）：42.1V
• 工作温度范围：-55°C ~ 150°C（Junction Temperature）
• 安装类型：表面贴装型
• 封装类型：DO-214AA, SMB

应用领域 SMBJ26CAQ-13-F主要应用于汽车电子领域，能够为车辆电子控制单元（ECU）、无线通信设备、汽车音响系统及其他敏感电子元件提供强大保护。在现代汽车中，电子系统面临的电压瞬变源日益增多，例如发动机启动时的高能量冲击、雷电引起的短时间高电压等，这些都要求电路具备高效的瞬态保护设备。

可靠性与性能 该TVS二极管的特殊设计确保能在极端恶劣环境下工作，如高温、低温和电磁干扰方面，工作温度范围可达-55°C至150°C。这对于车载电子设备至关重要，因为这类设备常在高温和多变的环境条件下运行。SMBJ26CAQ-13-F的电流峰值达到14.2A，且具有600W的峰值脉冲功率，能够有效抑制电压突波，保护后端电路不受损害。

封装与安装 SMBJ26CAQ-13-F采用SMB封装，具有优良的热管理性能和机械强度，非常适合自动化表面贴装工艺。SMB封装不仅体积小，更有助于降低电路板的整体尺寸，使其在现代电子设备设计中更具灵活性。

总结 SMBJ26CAQ-13-F是一款性能卓越且可靠的TVS二极管，凭借其广泛的电压范围、强大的瞬态抑制能力和适合汽车电子应用的设计，成为市场上备受欢迎的选择。其高温性能和峰值功率状态使其能够胜任各种严苛的环境条件，为用户提供卓越的保护解决方案。在选择电子元器件时，SMBJ26CAQ-13-F是一款不容忽视的重要组成部分。
