AP7115-12WG-7

AP7115-12WG-7 产品概述

产品简介

AP7115-12WG-7是由美台（DIODES）公司制造的一款高性能线性稳压器（LDO）。该稳压器设计用于为各种电子设备提供可靠而稳定的输出电压，尤其适用于对功率效率和低噪声有较高要求的场合。AP7115系列产品以其卓越的输出特性和易于集成的封装形式，广泛应用于消费电子、工业控制以及通信设备等领域。

主要特点

• 固定输出电压: AP7115-12WG-7提供固定的输出电压为1.2V，适合许多逻辑电路和微控制器的供电要求。其稳定性确保了在电源电压波动时，依然能提供稳定的电源输出。

• 最大输入电压: 该稳压器的输入电压最高可达5.5V，使得其在多种供电环境下均能正常工作。这一点极大地拓宽了其应用范围，能够适应不同的电源设计需求。

• 输出电流与电压降: AP7115的最大输出电流为150mA，足以满足许多中小功率负载的需求。同时，其电压降最大为0.3V（在150mA的负载下）显示出较高的能效，有助于减少功耗并提高产品的整体性能。

• 低静态电流: AP7115的静态电流（Iq）为80µA，这使得其在待机模式下对电池寿命的影响降至最低，适合便携式设备和电池供电的应用场景。

• 优异的PSRR: 该稳压器在1kHz频率下，具有70dB的电源抑制比（PSRR），有效降低输入电源噪声对输出电压的影响。这一点对于那些对电源质量要求严格的应用尤为重要，如音频设备和高精度传感器。

• 温度范围和保护功能: AP7115的工作温度范围为-40°C至85°C，适应了各种恶劣环境的需求。内建的过流和超温保护功能，进一步增强了产品的可靠性，避免了意外短路或过热情况对电路的损坏。

封装和安装

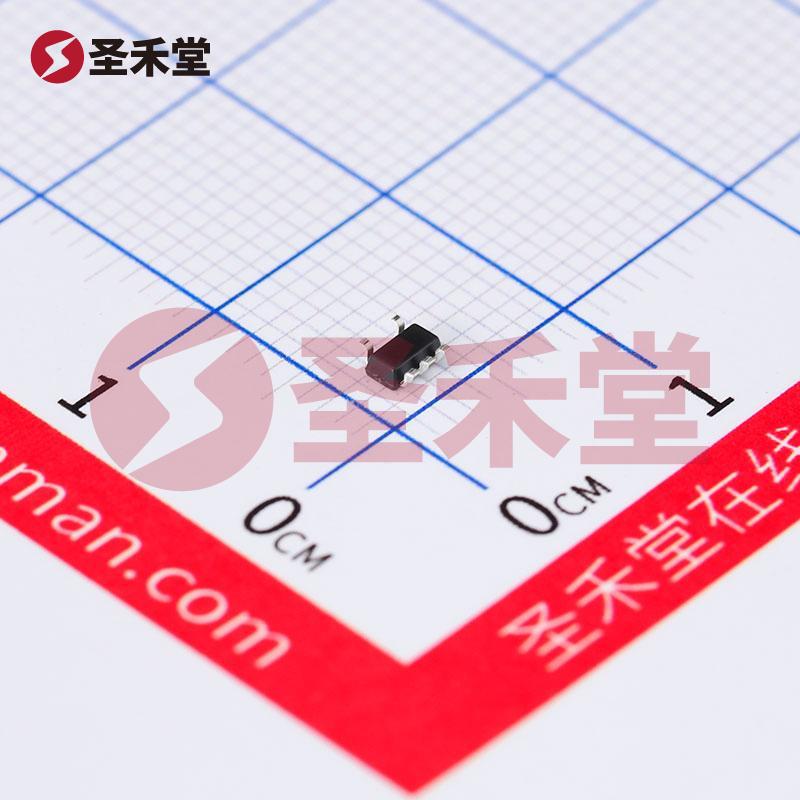

AP7115-12WG-7采用SOT-25封装为表面贴装型，这一尺寸小巧的封装设计便于在现代紧凑型电子设备中的集成。同时，SOT-25封装提升了散热性能，适应长时间高负载工作的需求，是高速电路设计的理想选择。

应用场景

• 消费电子: 手机、平板电脑及便携式设备等对电源效率和体积有严格要求的电子设备。
• 工业控制: 工业设备的控制单元，其中稳定的电源对传感器和微处理器的正常工作至关重要。
• 通信设备: 为各种通信模块提供稳定的电源，尤其在无线通信设备中，需要对电源噪声有很好的抑制能力。

结论

AP7115-12WG-7凭借其固定输出电压、较低的静态电流和优秀的电源抑制能力，成为当前市场上不可或缺的线性稳压器之一。无论是在高性能消费电子产品中，还是在工业及通信设备中，它都展现出强大的应用潜力。其稳健的设计和多种保护功能，使得AP7115不仅具备良好的成本效益，同时确保了产品的长期稳定性和可靠性。对于需要在不同供电条件下提供稳定输出的设计师，AP7115-12WG-7无疑是一个值得信赖的选择。
