DXT751Q-13

DXT751Q-13 产品概述

1. 产品简介

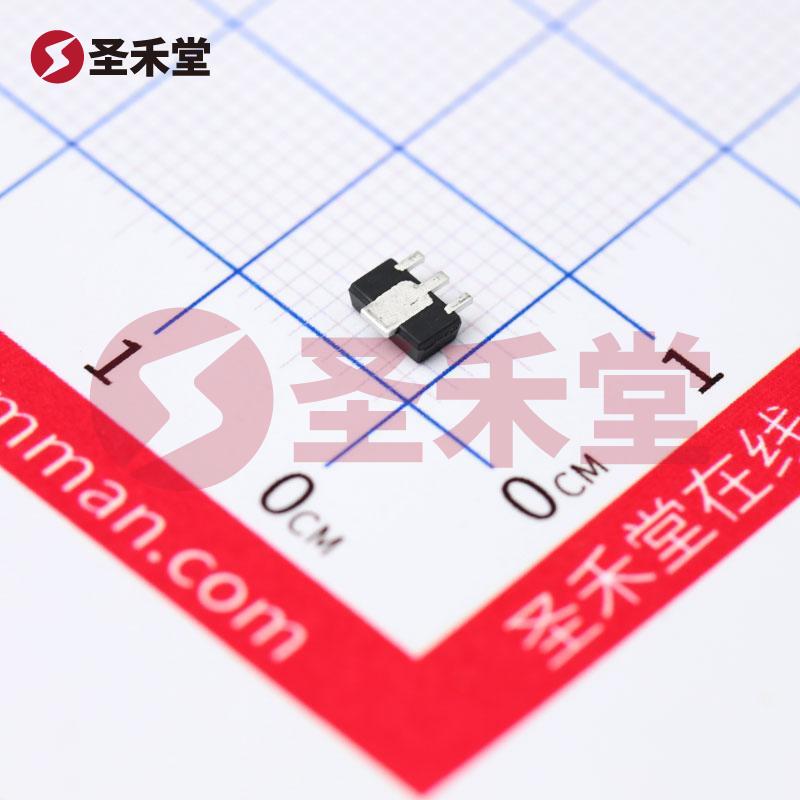

DXT751Q-13 是一款由 Diodes Incorporated 制造的高性能 PNP 晶体管，专为汽车电子应用而设计，符合 AEC-Q101 限制标准。该产品适用于需要高集电极电流和较低饱和压降的电路，具有额定电流高达 3A、最大集射极击穿电压为 60V 的特点。其主要封装为 SOT-89-3（TO-243AA），采用卷带（TR）包装，适合表面贴装型（SMD）应用，便于自动化生产。

2. 关键参数

• 制造商: Diodes Incorporated
• 晶体管类型: PNP
• 最大集电极电流 (Ic): 3A
• 最大集射极击穿电压 (Vce): 60V
• 最大功率耗散: 1W
• 饱和压降 (Vce(sat)): 600mV @ 300mA, 3A
• 集电极截止电流 (ICBO): 100nA
• DC 电流增益 (hFE): 最小值为 100 @ 500mA, 2V
• 频率 - 跃迁: 100MHz
• 工作温度范围: -55°C ~ 150°C (TJ)
• 封装类型: SOT-89-3
• 零件状态: 有源

3. 应用领域

DXT751Q-13 设计用于汽车及其它高温环境的电子设备中，适合以下应用场景：

• 汽车电子控制单元: 作为开关或放大器，能有效控制功率及信号。
• 电源管理电路: 适用于调节电压和电流的场合，确保系统稳定运行。
• 信号放大器: 在不同频段（高达 100MHz）的信号处理中，能够有效增强信号强度。
• 开关电源设计: 可用于高效 DC-DC 转换器，提供对负载要求的动态响应。

4. 性能特点

• 高功率处理能力: DXT751Q-13 在 1W 的功率下表现出色，适合高功率处理应用，为设计师提供了更多灵活性。
• 低饱和压降: 600mV 的饱和压降（在 300mA 时）有助于提高效率，减少热量产生，延长设备使用寿命。
• 高增益特性: 最小增益 100 的特性确保了在各种工作条件下的可靠性，这对于厚重负载的应用尤为重要。
• 扩展的工作温度范围: 该元件能够在 -55°C 到 150°C 的宽温度范围内稳定工作，确保在苛刻环境中依然可靠。

5. 设计考虑

在设计应用电路时，需要关注以下几个方面：

• 散热设计: 虽然 DXT751Q-13 支持高达 1W 的功率，但在高负载情况下应确保合理的散热方案，以防止过热。
• 驱动条件: 为确保晶体管在最佳性能区间工作，需要根据应用需求，合理配置基极电流（Ib）和集电极电流（Ic）。
• 电源管理: 在信号放大和转换应用中，确保适当的电源管理电路以提高系统整体效率和稳定性。

6. 结论

DXT751Q-13 是一款高效能、高可靠性的 PNP 晶体管，特别适合于对性能要求严格的汽车电子领域。其广泛的应用范围和优秀的电气特性，使其成为工程师在设计各种电路时理想的选择，能够满足不同场合下的需求。无论是在信号放大、功率管理还是自动化控制方面，DXT751Q-13 都展示了其卓越的工具性和技术价值。
