LM2901AT14-13

LM2901AT14-13 产品概述

一、产品简介

LM2901AT14-13 是一款高性能的差分比较器，专为广泛的电子应用设计。它具有4个独立的比较器，可以在较宽的电源电压范围内工作，适合于工业、汽车和消费类电子产品等各种应用场景。这款比较器具有优良的输入偏置电流特性、低的输入补偿电压以及高的输出电流能力，确保了其在多种条件下的可靠性和性能。

二、技术参数

1. 类型: 差分比较器
2. 元件数: 4个比较器
3. 供电电压:
   • 单电源：2V~36V
   • 双电源：±1V~18V
4. 输入补偿电压（最大值）: 2mV @ 5V
5. 输入偏置电流（最大值）: 250nA @ 5V
6. 输出电流（典型值）: 16mA @ 5V
7. 静态电流（最大值）: 2.5mA
8. 工作温度范围: -40°C ~ 125°C
9. 封装类型: 14-TSSOP（0.173"，4.40mm 宽）
10. 安装类型: 表面贴装型

三、功能特性

LM2901AT14-13 的设计使得其在多种电气环境中都表现出色，主要特点包括：

• 广泛的电源兼容性: 可支持从2V到36V的单电源供电，以及±1V到±18V的双电源供电，使其能够兼容多种电源环境。

• 低输入补偿电压: 在5V的供电条件下，输入补偿电压仅为2mV，这意味着在极低的输入信号条件下，也能实现准确的比较，适合于高精度和低电平信号处理。

• 低输入偏置电流: 250nA的输入偏置电流使得该器件在高阻抗信号环境下表现出色，减少了对信号的干扰，这对于要求高精度的应用至关重要。

• 较高的输出能力: 在5V的电源条件下，LM2901AT14-13 能够提供高达16mA的输出电流，适用于推动各种负载。

• 广泛的工作温度范围: 该器件的工作温度范围为-40°C至125°C，适合各种恶劣环境下的应用，确保在极端温度下也能够正常工作。

四、应用领域

LM2901AT14-13 的多样性使其适用于广泛的应用，包括：

• 工业自动化: 能够用于传感器信号处理，信号比较和监控系统。
• 汽车电子: 用于各种驾驶辅助系统及状态监测系统。
• 消费电子: 可以用于音频设备、家电等，对电压或电流的精确比较。
• 数据采集系统: 在多通道数据采集和处理设备中，LM2901AT14-13 提供精确的信号比较。

五、封装与安装

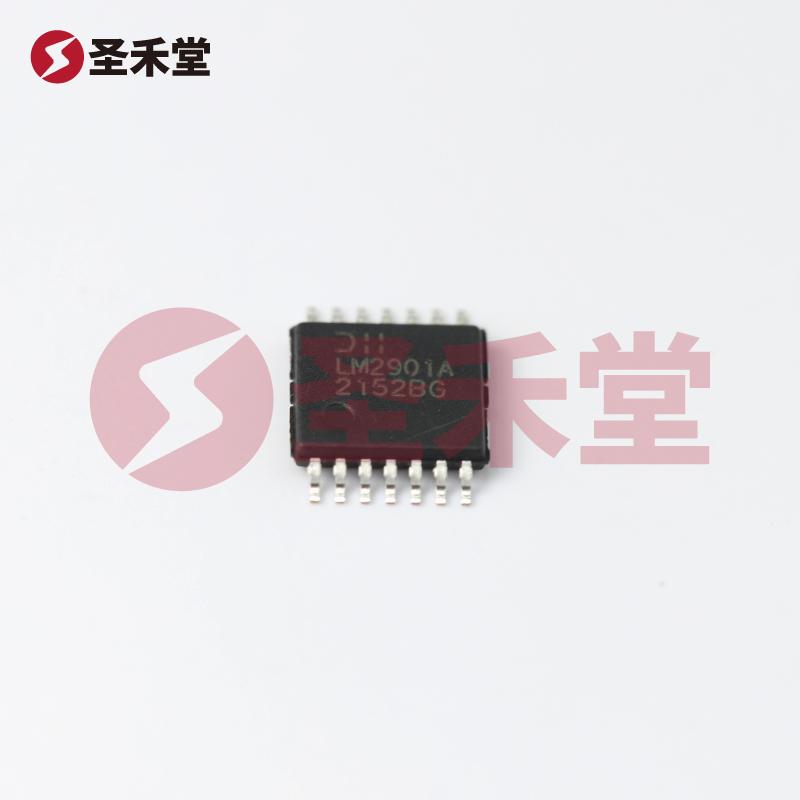

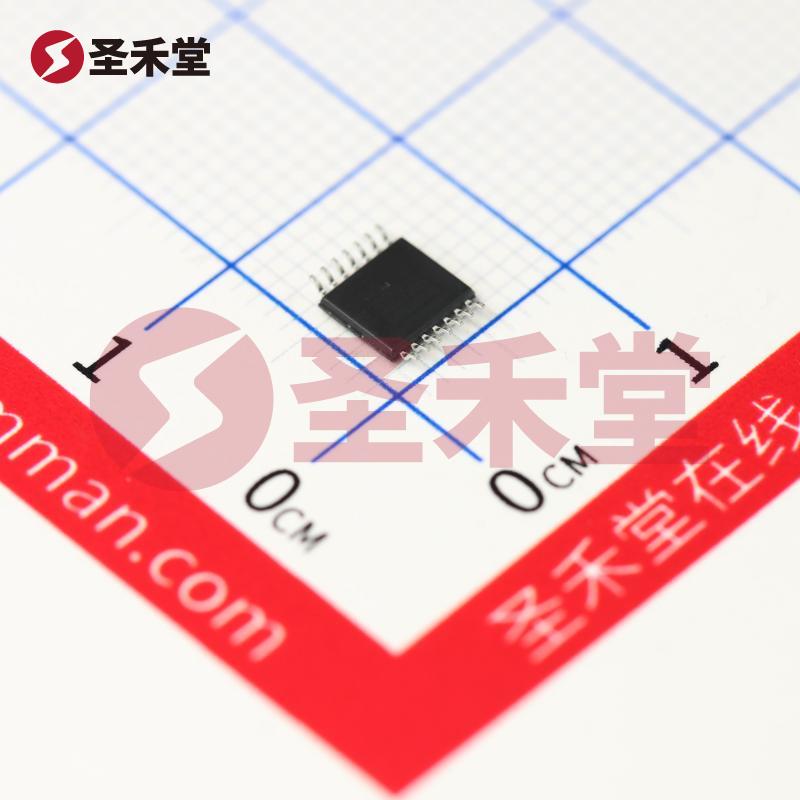

LM2901AT14-13 采用14-TSSOP封装，适合表面贴装。这种封装方式不仅能够节省PCB空间，还可以提高组件的散热性能。TSSOP-14的尺寸设计使得其在高密度电路板上也能便于安装。

六、总结

LM2901AT14-13 是一款设计合理、性能优越的差分比较器，其多通道设计及广泛的电压供给范围，使其在众多应用场合都能展现出优越的性能。无论是在工业自动化、汽车电子还是消费电子领域，LM2901AT14-13 都是一个值得信赖的选择。通过其低输入偏置电流和出色的电源稳定性，工程师们可以在各类应用中实现高效、精确的性能。选择 LM2901AT14-13，将为您的设计带来更高的性能和更大的灵活性。
