ULN2002D1013TR

产品概述：ULN2002D1013TR

一、产品简介

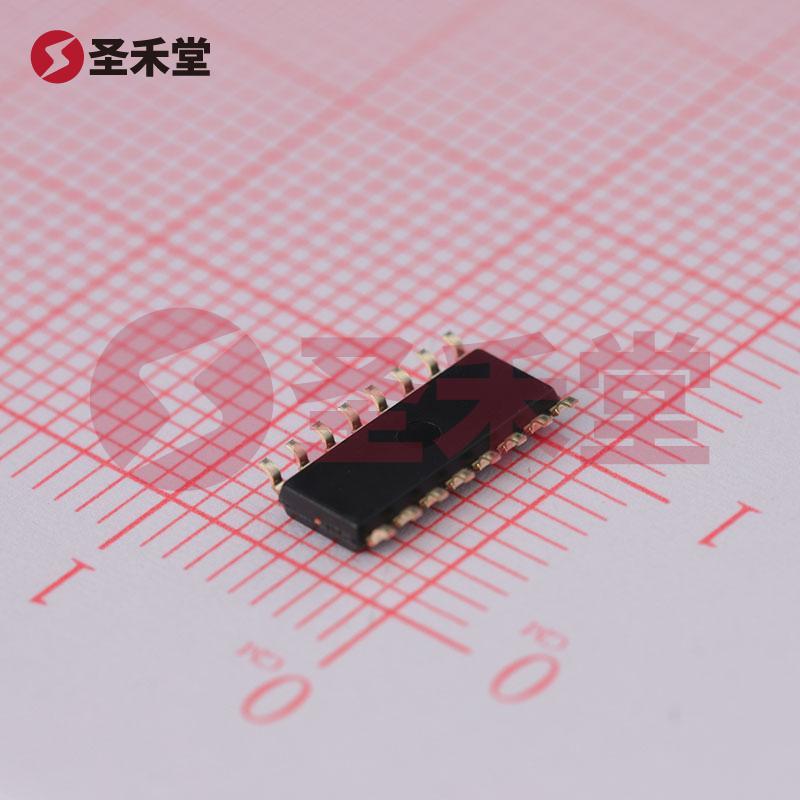

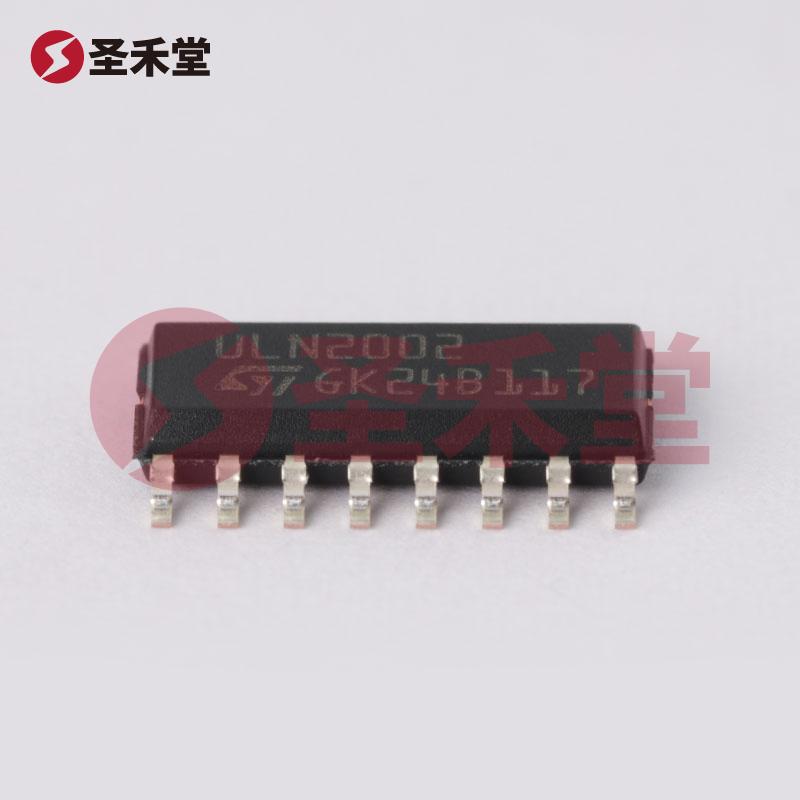

ULN2002D1013TR是意法半导体（STMicroelectronics）推出的一款高性能达林顿晶体管阵列，封装类型为16-SOIC，适用于各种电子控制和驱动应用。作为一款NPN型达林顿晶体管，ULN2002D1013TR在设计上能够实现较高的电流增益，这使得它在驱动负载（如马达、继电器和灯光等）时展现出优异的表现。

二、关键参数

1. 晶体管类型: NPN 达林顿，适用于高增益应用。
2. 电流 - 集电极 (Ic): 该器件最大承载集电极电流达到500mA，具备良好的负载驱动能力。
3. 电压 - 集射极击穿（Vce）: 最大击穿电压为50V，为高电压应用提供了可靠的保护。
4. Vce饱和压降: 在工作条件下，当Ic为500µA和350mA时，Vce饱和压降最大为1.6V。这意味着在处于饱和状态时，其损耗相对较低，优化了能效。
5. 集电极截止电流 (Ic): 在最大值处，Ic截止电流为50µA，保证了在关断状态下的低功耗特性。
6. DC电流增益 (hFE): 在条件下，DC电流增益达到1000，表现出良好的开关速度和控制能力。
7. 工作温度范围: 适宜在-40°C至85°C的广泛温度范围内工作，使其在严酷环境中依然保持稳定性能。
8. 安装类型和封装: 此器件采用表面贴装型(SMD)，封装为16-SO，尺寸为0.154寸（3.90mm宽），便于集成到各类现代电子设备中。

三、应用领域

ULN2002D1013TR广泛应用于各种需要高电流和高电压控制的场景，主要包括但不限于：

• 继电器驱动: 适合通过控制逻辑信号驱动继电器，以实现开关控制。
• 步进电机控制: 可用于驱动步进电机，在 CNC 或机器人机械结构中展现出良好的应用效果。
• 电机控制: 包括直流电机或步进电机的正反转控制。
• LED驱动: 在LED照明系统中作为驱动器，提供稳定的电流输出。
• 自动化控制系统: 用于需要驱动多个负载的复杂控制系统。

四、性能优势

1. 高电流增益: 超过1000的电流增益确保在小输入信号下，仍能驱动大负载，提高设计的灵活性和效率。
2. 低压降: 最大1.6V的饱和压降意味着在较高载流时消耗极低的功率，优化了热管理。
3. 宽温范围: 可以在严苛的环境条件下工作，不论是工业控制还是家用电器，均可满足高要求。
4. 紧凑的封装设计: 16-SOIC封装使得其更适于空间有限的应用。

五、总结

ULN2002D1013TR是针对高性能电子控制应用而设计的达林顿晶体管阵列，具有高电流增益、良好的电流和电压承载能力、低功率损耗的特点，适用于各种负载驱动。无论是智能家居产品、工业自动化、还是其他复杂的控制系统，其出色的性能和广泛的应用范围都使其成为市场上的一个理想选择。针对各类应用需求，ULN2002D1013TR提供了极其优越的电流和温度特性，帮助设计师轻松应对多变的电子需求。
