TLV271IS-13

TLV271IS-13 产品概述

基本信息

TLV271IS-13 是一款高性能 CMOS 运算放大器，适用于多种模拟信号处理应用，如信号放大、过滤和信号调理等。该产品由美台（DIODES）公司生产，旨在提供卓越的性能、低功耗和宽电压工作范围，满足现代电子设计的需求。

核心特性

• 放大器类型：作为一款 CMOS 类型的运算放大器，TLV271IS-13 具有极低的输入偏置电流，仅为 1pA，使其非常适合高阻抗信号源的应用。
• 电路数：该型号为单路（1 通道）设计，适合需要单通道信号处理的应用场景。
• 输出类型：支持满摆幅输出，确保信号在整个上下摆幅范围内得以有效输出，适用于低到中电压的应用。
• 压摆率：特有的 2V/µs 的压摆率使其能够快速响应输入信号的变化，适合动态信号处理。
• 增益带宽积：高达 1.9MHz 的增益带宽积，提供了良好的频率响应，适用于中频信号的放大。
• 输入和输出特性：输入补偿电压为 500µV，确保保证信号的纯度与稳定性；输出电流能力为 8mA，使其能够驱动一定的负载。

电源和工作条件

TLV271IS-13 具有宽输入供电工作范围，单电源供电范围为 2.7V 至 16V，双电源供电则为 ±1.35V 至 ±8V。这种灵活的供电方式使得 TLV271IS-13 能够适应多种电源配置，方便在不同的设计中使用。

此外，其工作温度范围为 -40°C 至 125°C，确保其在严苛环境下的稳定性。这使得该器件非常适合汽车电子、工业控制、医疗设备及其他高温应用。

物理特性

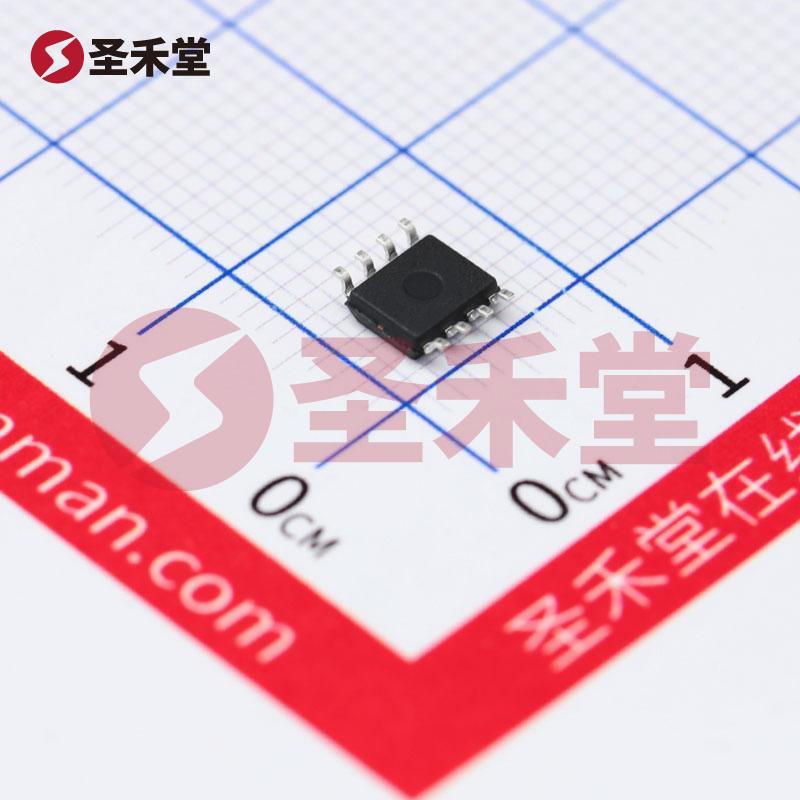

TLV271IS-13 采用 SO-8 表面贴装封装，尺寸为 0.154"（3.90mm 宽），适合于集成度高的电子设备。表面贴装型设计使得其在自动化生产线上与其他元器件一起快速、有效地组装，为批量生产提供了便利。

应用领域

由于其高性能和灵活的供电特性，TLV271IS-13 在众多应用领域中表现出色，包括但不限于：

• 信号调理：在传感器和信号转换电路中用作信号放大器。
• 音频处理：广泛应用于音频放大和混合器电路。
• 医疗仪器：在医疗设备中用于生物信号的放大，如心电图（ECG）和脑电图（EEG）系统。
• 自动化控制：用于工业传感器信号的处理与反馈，提高控制系统的灵敏度和准确性。

总结

TLV271IS-13 凭借其优异的性能特征、宽广的工作电压范围以及适用的工作温度，为设计工程师提供了一种灵活可用的运算放大器解决方案。无论是在需要精密信号处理的专业领域，还是在一般电子产品设计中，TLV271IS-13 都能展现出其强大的能力，满足用户的种种需求。对于追求高效、稳定、低功耗运算放大解决方案的客户，TLV271IS-13 无疑是一个值得考虑的优质选择。
