SMCJ20A-13-F
SMCJ20A-13-F参数
| 类型 | 齐纳 | 单向通道 | 1 |
| 电压 - 反向断态（典型值） | 20V | 电压 - 击穿（最小值） | 22.2V |
| 不同 Ipp 时电压 - 箝位（最大值） | 32.4V | 电流 - 峰值脉冲 (10/1000µs) | 46.3A |
| 功率 - 峰值脉冲 | 1500W（1.5kW） | 电源线路保护 | 无 |
| 应用 | 通用 | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | DO-214AB，SMC |
| 供应商器件封装 | SMC |
SMCJ20A-13-F手册
SMCJ20A-13-F概述

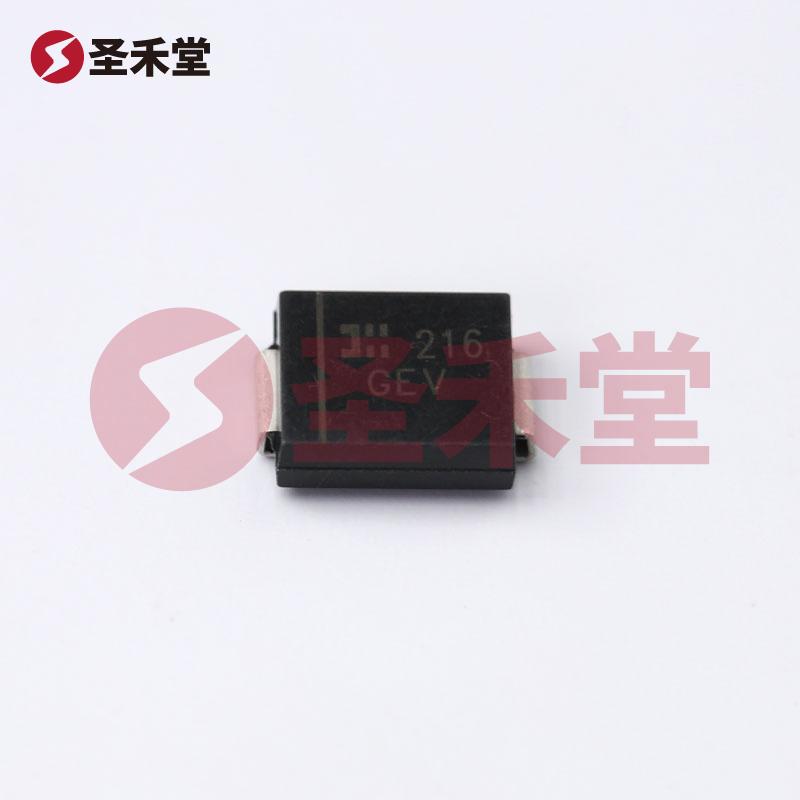

产品概述：SMCJ20A-13-F TVS二极管
一、产品简介
SMCJ20A-13-F 是由 DIODES（美台）生产的一款高性能TVS（瞬态电压抑制）二极管，封装形式为表面贴装型（SMC）。该产品设计用于保护电路免受瞬态过电压的影响，广泛应用于电子设备、通信、汽车电子、以及工业自动化等领域，它能够有效吸收电压尖峰，保护敏感的电子元件不受损坏。
二、关键参数
反向断态电压（V_R）：SMCJ20A-13-F 在反向断态下的典型电压为20V。这一特性使其适用于处理一般电子器件对应的电压范围。
击穿电压（V_BR）：该二极管的最小击穿电压为22.2V，说明只有当施加电压超过此阈值时，二极管才会进入导通状态，从而防止设备被过高电压损坏。
耐压峰值：SMCJ20A-13-F 的最大箝位电压为32.4V，该值是在不同的脉冲电流（Ipp）下进行测试的，说明其在强脉冲电压条件下仍能够保持有效保护。
脉冲电流承受能力：这款TVS二极管可承受最大峰值脉冲电流Ipp为46.3A（10/1000µs），以及峰值脉冲功率达到1500W（1.5kW），这种能力确保了其在快速变化的瞬态电压环境中依然能够提供可靠的保护。
工作温度范围：该元件的工作温度范围从-55°C至150°C，这使得SMCJ20A-13-F 在各种极端环境条件下仍能稳定工作。

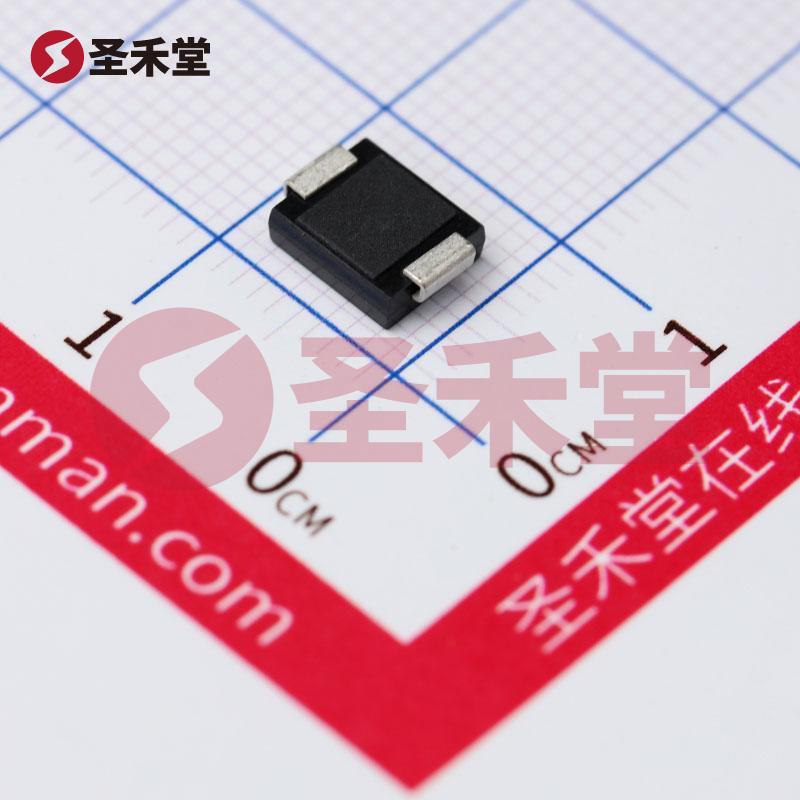

安装类型与封装：其采用的SMC封装方式，允许其被广泛应用于表面贴装电路板，这种设计提高了安装的便利性和空间利用率。
三、应用领域
SMCJ20A-13-F 广泛应用于保护电子设备中的敏感元件，例如微控制器、传感器、通信模块及电源管理电路等。其应用场景包括但不限于：
- 汽车电子：用于防止电路在启动车辆或刹车时出现的尖峰电压。
- 通信设备：在网络设备和无线通信中保护接口免受电涌的影响。
- 工业控制：确保传感器和执行器在高电压情况下的安全性。
- 消费电子：用于保护智能手机、平板电脑等移动设备中的敏感电路。
四、优势和特点
SMCJ20A-13-F 具备多项优势，使其成为瞬态电压保护应用的理想选择：
- 可靠性：凭借其高击穿电压和大功率承载能力，保证了在各种电压尖峰情况下的可靠性。
- 小型化设计：适合现代电子设备对小型、轻便设计的需求，尤其是在空间有限的PCB布局中。
- 宽广的工作温度范围：能满足各种工业和消费电子的使用环境要求，
- 高效抑制性能：出色的瞬态电压吸收能力，能在极短的时间内响应脉冲，保护重要电路。
五、总结
综上所述，SMCJ20A-13-F TVS二极管是一款具有高性能、高可靠性和多功能应用的电子元器件。它在现代电子设备中扮演着至关重要的角色，通过有效抑制瞬态电压保护脆弱的电路组件，帮助提升产品的安全性和耐用性。在选择过电压保护方案时，SMCJ20A-13-F 将是一个值得信赖的选择，为广泛的电子应用提供可靠保障。
