ZVP3306A

ZVP3306A 产品概述

1. 基本信息

ZVP3306A 是一款 P 通道金属氧化物半导体场效应管（MOSFET），其具有优良的电气特性和广泛的应用场景。该器件特别设计用于高效的开关和放大电路，其关键参数使其在各种电子设备中表现出色。

2. 技术特性

• FET 类型: P 通道，这使得 ZVP3306A 可以在负载和异步切换的应用中发挥作用。
• 技术: 本器件基于 MOSFET 技术，具有高输入阻抗和低功耗特性。
• 漏源电压（Vdss）: ZVP3306A 的漏源电压最大为 60V，适合于需要较高电压耐受性的电路。
• 连续漏极电流 (Id): 在 25°C 环境下，ZVP3306A 能够支持最多 160 mA 的连续漏极电流，这为其在实际应用中的灵活性提供了保障。

3. 驱动电压与电阻

• 驱动电压: 该器件在 Rds On 最小值和最大值时的驱动电压为 10V，确保在工作时能够有效导通。
• 导通电阻（Rds On）: 不同 Id、Vgs 时，ZVP3306A 的最大导通电阻为 14 欧姆（在 200 mA 和 10V 时），低导通电阻确保高效率的电能传输。

4. 工作参数

• 栅极阈值电压 (Vgs(th)): ZVP3306A 的最大 Vgs(th) 为 3.5V（在 1 mA 流量下），这意味着该 MOSFET 在较低的栅极电压下就能有效导通，便于在低电压系统中的应用。
• 最大 Vgs 值: 该元件的最大栅极至源极电压为 ±20V，进一步提高了其在兼容不同电流和电压环境中的适应能力。

5. 输入电容与功率耗散

• 输入电容 (Ciss): 不同 Vds 下，ZVP3306A 的最大输入电容为 50pF（在 18V 时），低输入电容有助于提高开关速度，降低开关损耗。
• 功率耗散: 最大功率耗散为 625mW，加之其广泛的工作温度范围，使得 ZVP3306A 在高功率应用与热管理设计中表现出色。

6. 工作温度与封装

• 工作温度: ZVP3306A 的工作温度范围为 -55°C 到 150°C，使其适用于汽车、工业及其他极端环境下的应用。

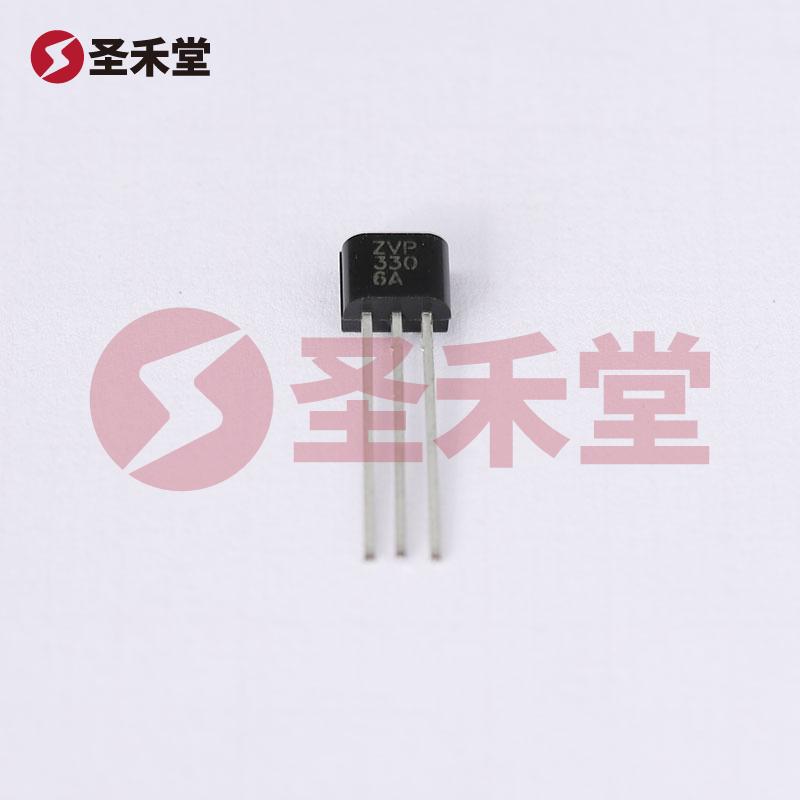

• 封装类型: 该元件采用通孔封装，封装形式为 TO-92-3 和 TO-226-3，具有良好的可靠性和易于设计的特性。

7. 应用领域

得益于其优异的电气特性和适应性，ZVP3306A 被广泛应用于：

• 电源管理: 作为电子设备中的开关，优化电源转换过程。
• 放大电路: 在信号处理和功能扩展中，ZVP3306A 可用于信号放大。
• 省电设备: 低导通电阻能够显著减少能量损耗，尤其在智能电源和省电系统中有着重要的作用。

8. 结论

ZVP3306A 是一款高效、性能可靠的 P 通道 MOSFET，适合于多种应用场合，其出色的电气特性为设计师提供了在电路设计中的灵活性。无论是在工业控制、消费电子还是电源管理领域，ZVP3306A 都能够为产品带来卓越的性能表现和可靠性，是各类电子设备的重要组成部分。选用 ZVP3306A，意味着能够在高要求的应用中确保设计质量及功能的稳定性。
