STTH12R06G-TR

STTH12R06G-TR 产品概述

一、产品基本信息

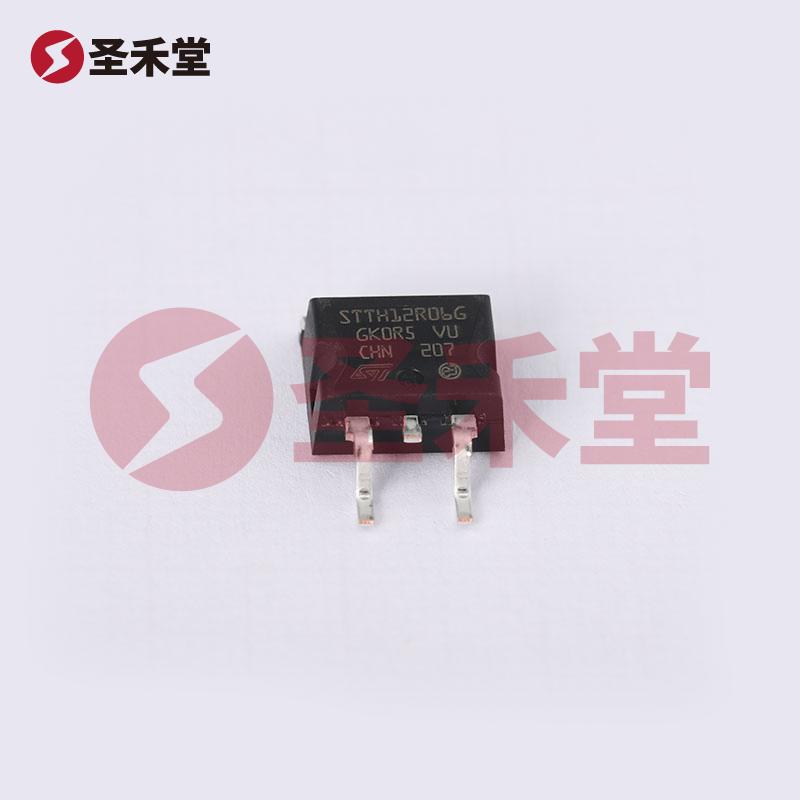

STTH12R06G-TR是一款由意法半导体（STMicroelectronics）推出的高性能标准二极管，专为电源整流及高频应用而设计。该器件采用D2PAK（TO-263）封装，能够在较高工作温度下可靠运行，非常适合于高效电源转换和电能管理系统。

二、主要参数

1. 电压和电流规格：

   • 最大反向电压（Vr）: 600V
   • 平均整流电流（Io）: 12A
   • 正向电压降（Vf）: 2.9V @ 12A
   • 反向泄漏电流: 45μA @ 600V

2. 速度性能：

   • 反向恢复时间（trr）: 45ns
   • 快速恢复能力: 整流时反馈电流（If）≥ 200mA，恢复时间≤ 500ns，适合在高频开关电源中应用。

3. 工作环境：

   • 工作温度范围: 结温最高可达175°C，适合高温和严苛环境下的应用。

4. 封装特性：

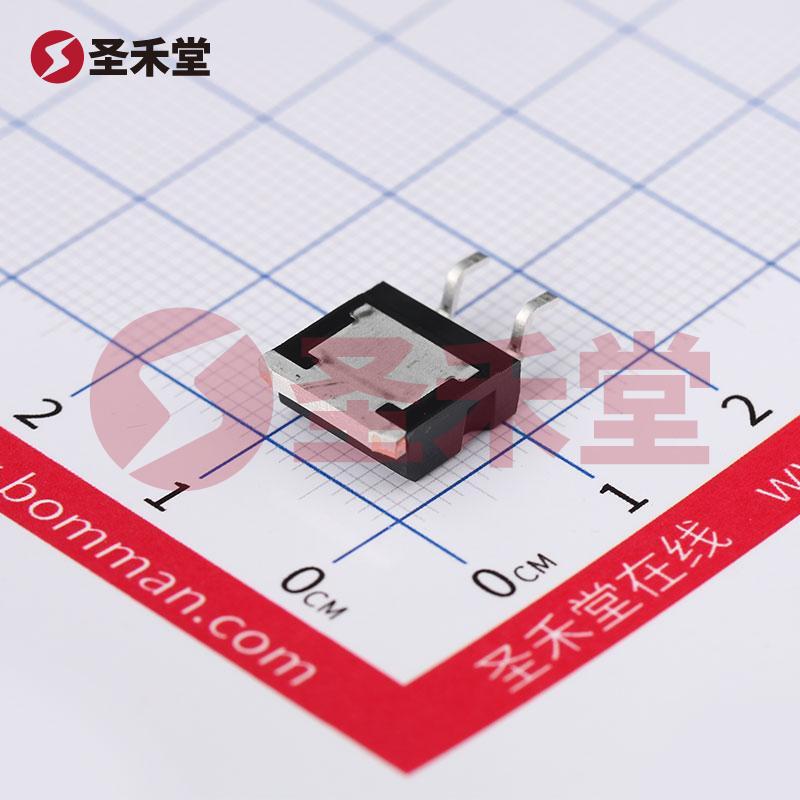

   • 封装类型: D2PAK（包含2个引线和接片），易于表面贴装，适合自动化生产线。

三、应用场景

STTH12R06G-TR二极管在多个领域内具有广泛的应用潜力，包括但不限于：

• 开关电源：其快速恢复能力和较低的正向电压使其非常适合用于AC到DC转换和高效能电源模块。
• 电动机驱动：用于保护电动机控制电路，避免反向电流引起的损坏。
• DC-DC转换器：在高频操作下提供有效的整流和电流管理。
• 逆变器：应对可再生能源系统（如太阳能、风能）的整流需求。

四、性能特点

STTH12R06G-TR的设计注重于有效降低损耗和提高系统效率。其较低的正向压降（Vf）在高电流条件下有助于减少发热，进而提高能效。此外，该器件的快速恢复特性能够显著降低开关损耗，提升电源电路的工作频率，满足现代电子设备对高效率的需求。

五、合规性与可靠性

意法半导体在制造STTH12R06G-TR时，遵循严格的质量控制流程，保障其在极端条件下的可靠性与耐用性。该产品符合国际标准，适用于各类电气设备，制造商可以放心使用于其产品内。

六、结论

STTH12R06G-TR是一款备受行业认可的高性能二极管，凭借其卓越的电气特性和适应性，广泛应用于各种电源和能源转换设备中。无论是在工业应用还是消费电子产品中，其良好的热管理和快速恢复能力都使其成为理想的选择。选用STTH12R06G-TR，意法半导体为客户提供了高可靠性、高效率的解决方案，助力客户在不断发展的电子市场中胜出。
