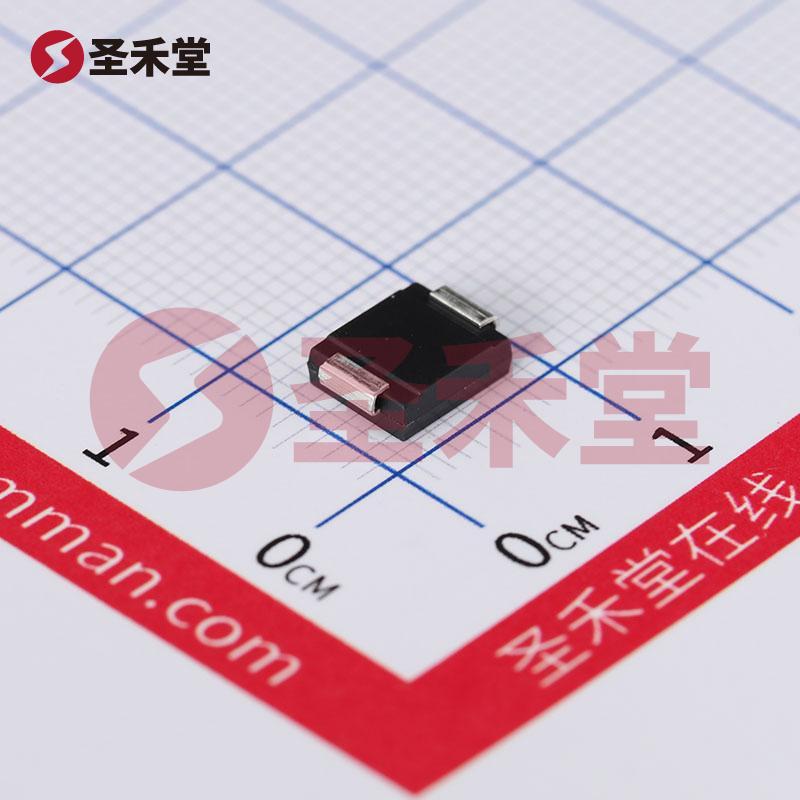

S3K-E3/57T

产品概述：VISHAY S3K-E3/57T 通用二极管

1. 产品简介

VISHAY S3K-E3/57T 是一款高性能的标准二极管，专门设计用于各种电子和电力应用。该产品在反向电压、整流能力及其他电气特性方面具备出色的表现，适用于电源管理、逆变器、充电器及其他需要高电压及高电流处理的场合。其优越的性能与可靠性使其成为设计工程师的优选零件。

2. 技术规格

• 二极管类型：标准二极管
• 最大反向电压 (Vr)：800V
• 平均整流电流 (Io)：3A
• 正向电压 (Vf)：在2.5A时为1.15V
• 反向电流泄漏：在800V时为10µA
• 反向恢复时间 (trr)：2.5µs
• 整流速度：标准恢复 > 500ns（> 200mA）
• 电容特性：在4V和1MHz频率下为60pF
• 安装类型：表面贴装型（SMD）
• 封装/外壳：DO-214AB（SMC）
• 工作温度范围：-55°C ~ 150°C

3. 应用范围

S3K-E3/57T 二极管适用于要求严苛的工业应用以及电子消费产品。由于其高反向电压的特性，该产品非常适用于：

• 电源转换器：用于整流和反向电流防护。
• 电力电子设备：如逆变器和调速器，提供高效的整流功能。
• 充电器：能稳定和安全地转换电能，适应各种充电场景。
• 家用电器：优化能效和增强设备耐用性。

该二极管广泛应用于如汽车电子、LED驱动电路、电池管理系统以及其他需要稳健电气保护的环境。

4. 性能优势

VISHAY S3K-E3/57T 具有多项关键性能优势，使其在许多应用中独树一帜：

• 高耐压：该二极管的额定反向电压可高达800V，确保其在高压环境下依然稳定工作，满足电源设备对电压的苛刻要求。
• 高整流能力：3A的平均整流能力使其可以处理大量电流，适合用于高负载的应用。
• 低正向压降：在2.5A的电流下仅1.15V的正向压降，有助于提高系统效率，减少能量浪费。
• 快速响应时间：尽管是标准恢复二极管，其反向恢复时间依然为2.5µs，能够在动态负载变化中保持良好的性能。
• 优良的热稳定性：其工作温度范围可达-55°C至150°C，适应各种严苛环境，有效减少因温度变化造成的性能波动。

5. 设计注意事项

在应用S3K-E3/57T时，设计工程师需注意：

• 热管理：在高负载情况下确保良好的散热设计，以避免过热影响二极管性能和寿命。
• 电路设计：在设计电源和整流电路时，应考虑其正向电压降和反向恢复时间对系统整体性能的影响。
• 选择合适的封装：根据具体的装配和空间需求选择合适的DO-214AB封装，便于快速和稳定的表面贴装。

6. 结论

VISHAY S3K-E3/57T 通用二极管凭借其优越的性能和广泛的应用范围，成为了各类电子设计项目中的一颗“明星”元件。凭借高反向电压和整流能力，它为实现稳定和高效的电源管理提供了解决方案，是技术工程师在设计过程中值得信赖的选择。无论是在工业应用还是消费电子领域，该二极管均能占据重要一席，为电子产品的性能和可靠性提供坚实保障。
