SMAJ10CA-TR

产品概述 - SMAJ10CA-TR 瞬态抑制二极管 (TVS)

一、产品简介

SMAJ10CA-TR 是由意法半导体（STMicroelectronics）推出的一款高性能瞬态抑制二极管（TVS），其设计主要用于在电气系统中保护敏感设备免受瞬态电压的冲击。该产品具备优异的电压箝位特性和高脉冲功率处理能力，适用于各种通用电子设备和电源线路保护应用。

二、基本参数

• 类型: 齐纳二极管
• 双向通道: 1
• 反向断态电压（V_R）： 典型值为 10V，适合用于电压工作范围为10V的电路。
• 击穿电压: 最小值为 11.1V，确保在特定条件下能够迅速卡住瞬态电压。
• 最大箝位电压: 在不同的峰值脉冲电流（Ipp）下，最大箝位电压为21.7V，为高电压冲击提供可靠的限制。
• 峰值脉冲电流（10/1000µs）: 该器件能够承受高达106A的脉冲电流，确保设备在极端条件下仍能可靠工作。
• 峰值脉冲功率: 最大峰值功率可达400W，使其在高能量瞬态事件中仍具备良好的保护能力。
• 工作温度范围: 可在-55°C ~ 150°C的环境下正常工作，适合高温和极端冷环境中应用。
• 安装类型: 表面贴装型（SMD），简化了生产过程中的组装与安装。

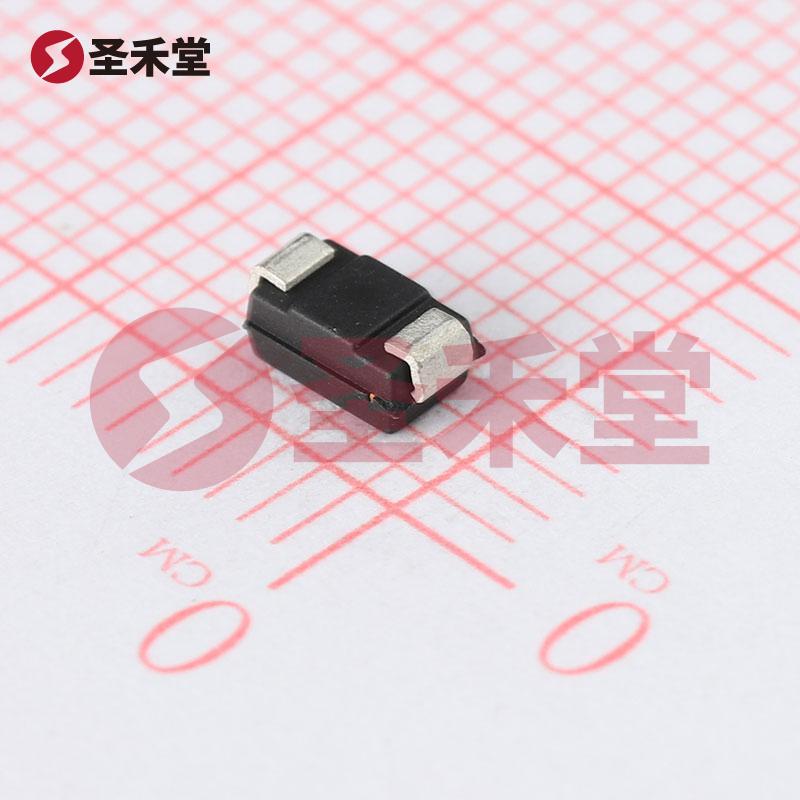

• 封装: 采用了DO-214AC/SMA封装，兼容性良好，适用于多种PCB设计。

三、应用场景

SMAJ10CA-TR 瞬态抑制二极管广泛应用于各种电子设备中，尤其在以下领域表现优异：

1. 电源保护: 常被用于电源线路中，防止雷电和其他瞬态干扰对设备造成影响。
2. 通信设备: 由于其快速的响应时间，适合用于保护数据通信线缆，减轻瞬态电压对信号传输的影响。
3. 消费电子产品: 如手机、平板电脑等，确保在充电和使用过程中电压稳定性及安全性。
4. 工业设备: 提供对工业环境中各种电机和驱动系统的短路和过电压保护。
5. 汽车电子: 在现代汽车中，作为瞬态电压抑制器，以保护车载电子设备的安全性。

四、工作原理

SMAJ10CA-TR 主要通过其齐纳行为来限制电压，当电压超过其击穿电压（11.1V）时，设备会迅速转变为导通状态，将多余的电压转移至地面或相关负载，从而保护后续电路不受高压损害。同时，该元件的双向设计意味着它可以在两个方向上提供保护能力。

五、总结

SMAJ10CA-TR 瞬态抑制二极管是一款性价比高、性能稳定的电压保护器件。其优异的电流和功率处理能力使其在电气安全方面具备广泛的应用潜力，而创新的表面贴装型封装使得其在现代电子产品的集成设计中得到了广泛应用。无论是在消费电子、工业控制还是汽车电子领域，SMAJ10CA-TR 都是一种理想的解决方案，帮助工程师设计出更安全和可靠的电子系统。
