LTV-827S-TA1
LTV-827S-TA1参数
| 通道数 | 2 | 电压 - 隔离 | 5000Vrms |
| 电流传输比（最小值） | 50% @ 5mA | 电流传输比（最大值） | 600% @ 5mA |
| 上升/下降时间（典型值） | 4µs，3µs | 输入类型 | DC |
| 输出类型 | 晶体管 | 电压 - 输出（最大值） | 35V |
| 电流 - 输出/通道 | 50mA | 电压 - 正向 (Vf)（典型值） | 1.2V |
| 电流 - DC 正向 (If)（最大值） | 50mA | Vce 饱和压降（最大） | 200mV |
| 工作温度 | -30°C ~ 110°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SMD，鸥翼 | 供应商器件封装 | 8-SMD |
LTV-827S-TA1手册
LTV-827S-TA1概述

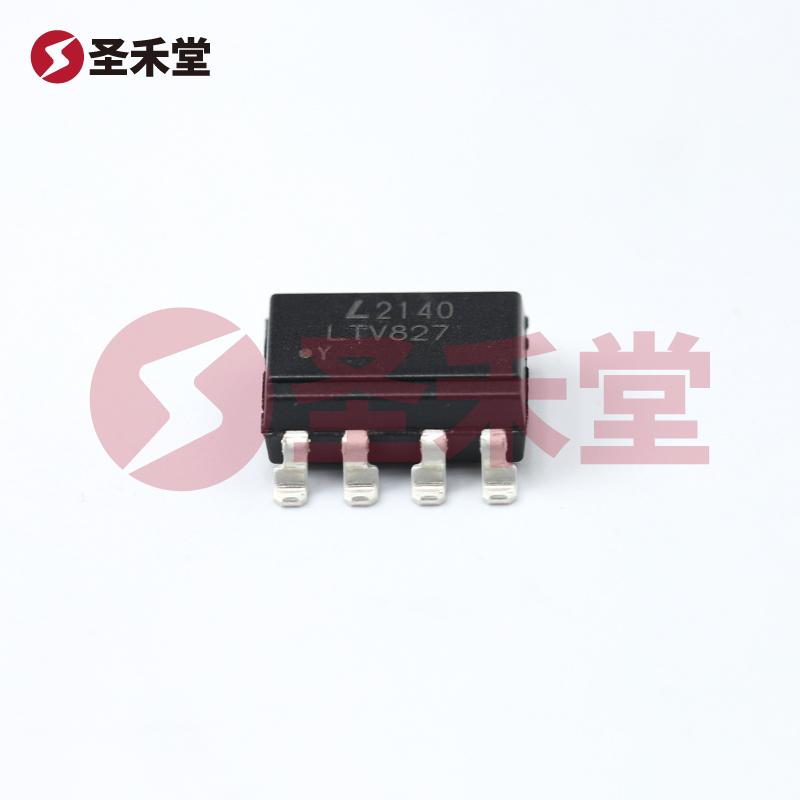

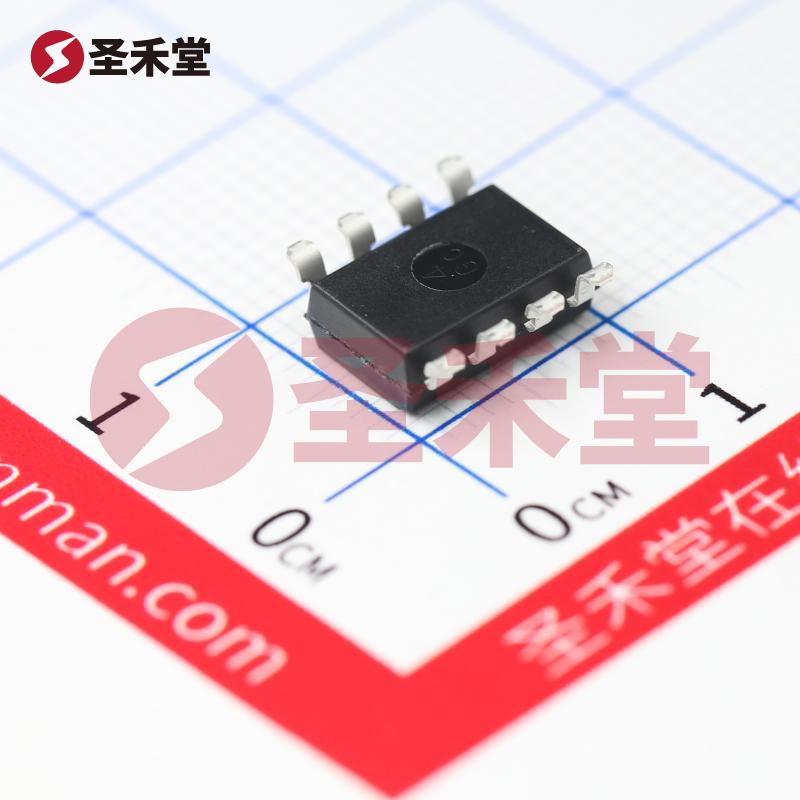

LTV-827S-TA1 产品概述
LTV-827S-TA1 是由台湾光宝（LITEON）公司研发的一款高性能光耦合器，专门用于数据传输和信号隔离，其融合了高效率的光电三极管输出和优越的电气性能，广泛应用于工业自动化、通信设备、家电控制等领域，为现代电子设计提供了可靠的解决方案。
主要特性
通道数: LTV-827S-TA1 具备两个独立的通道，支持多路信号的有效传输，适合在较复杂的电子系统中使用，例如多路数据采集应用。
隔离电压: 本器件提供高达 5000Vrms 的电压隔离能力，确保设备在高电压环境下的安全性，尤其适用于需要高电气隔离的场合，如工业控制系统和电源监控。
电流传输特性: LTV-827S-TA1 提供灵活的电流传输比，最小为 50%（在 5mA 条件下），最大可达 600%（同样在 5mA 下），使得该产品在变动负载情况下仍能维持良好的驱动能力。这使得用户可以根据具体应用调整输入电流，从而优化系统功耗。
响应时间: 上升和下降时间典型值分别为 4µs 和 3µs，这种快速响应能力适合高速数据传输应用，使得信号传递更加高效。
输出特性: 输出类型为晶体管，最大输出电压可达 35V，输出电流可达 50mA/通道，能满足多种负载驱动需求，确保可靠工作。
正向电压: 本器件的正向电压（Vf）典型值为 1.2V，最大正向电流（If）为 50mA，具有低功耗特性，为设计师在电源预算上提供了更多灵活性。
饱和压降和工作温度范围: 最多可承受 200mV 的 Vce 饱和压降，且支持 -30°C 至 110°C 的工作温度范围，适应多种严苛环境。
安装与封装: 采用表面贴装型（SMD）封装，8-SMD 驱动更小的PCB空间，适用于现代紧凑型电子设备。
应用领域
LTV-827S-TA1 的应用场合极为广泛，主要包括：
- 工业控制系统: 在自动化控制器中用作信号隔离器，确保微控制器和高电压设备之间的安全隔离。
- 通信设备: 通过高隔离电压保证信号传输的安全性，为高速数据通信设备提供可靠的光电隔离功能。
- 消费电子: 在智能家居产品中，确保低压控制信号与高压家电设备的安全隔离，提升系统稳定性。
- 电源管理: 监控电源的状态，传输信号，避免高电压对微弱信号的干扰。
结语
LTV-827S-TA1 以其卓越的电气性能和高隔离能力，为设计师在构建高效、安全的电子设备时提供了强有力的支持。不论是工业应用还是消费类电子产品，这款光耦合器都能充分满足各种设计需求，推动电子产品的智能化和安全性。通过灵活的电流传输特性和高响应速率，LTV-827S-TA1 为现代电子技术的进步提供了保障，是值得推荐的优质选择。
