PSMN5R6-60YLX
PSMN5R6-60YLX参数
| 制造商 | Nexperia USA Inc. | 包装 | 卷带（TR） |
| 零件状态 | 有源 | FET 类型 | N 通道 |
| 技术 | MOSFET（金属氧化物） | 25°C 时电流 - 连续漏极 (Id) | 100A（Tc） |
| 驱动电压（最大 Rds On，最小 Rds On） | 5V，10V | 不同 Id、Vgs 时导通电阻（最大值） | 5.6 毫欧 @ 25A，10V |
| 不同 Id 时 Vgs(th)（最大值） | 2.1V @ 1mA | Vgs（最大值） | ±20V |
| 功率耗散（最大值） | 167W（Tc） | 工作温度 | -55°C ~ 175°C（TJ） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | LFPAK56，Power-SO8 |
| 封装/外壳 | SC-100，SOT-669 | 漏源电压（Vdss） | 60V |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 66.8nC @ 10V | 不同 Vds 时输入电容 (Ciss)（最大值） | 5026pF @ 25V |
PSMN5R6-60YLX手册
PSMN5R6-60YLX概述
产品概述：PSMN5R6-60YLX
制造商简介： PSMN5R6-60YLX是一款由Nexperia USA Inc.制造的高性能N沟道MOSFET（场效应管）产品。Nexperia是一家在半导体行业中有着杰出声誉的公司，专注于提供可靠的电子元器件，广泛应用于汽车、工业和消费电子等多个领域。
基本参数： PSMN5R6-60YLX的主要参数包括：
- FET类型：N通道MOSFET
- 最大漏源电压（Vdss）：60V
- 最大连续漏极电流（Id）：100A（在典型工作条件下）
- 最小和最大栅极驱动电压（Vgs）：5V和10V
- 导通电阻（Rds(on)）：在10V的条件下，25A时最大导通电阻为5.6毫欧，显示出良好的导电性能。
- 功率耗散（Pd）：最大167W，确保在高负载情况下的稳定性和可靠性。
- 工作温度范围：该产品的工作温度范围非常广泛，为-55°C至175°C，适合极端环境下使用。

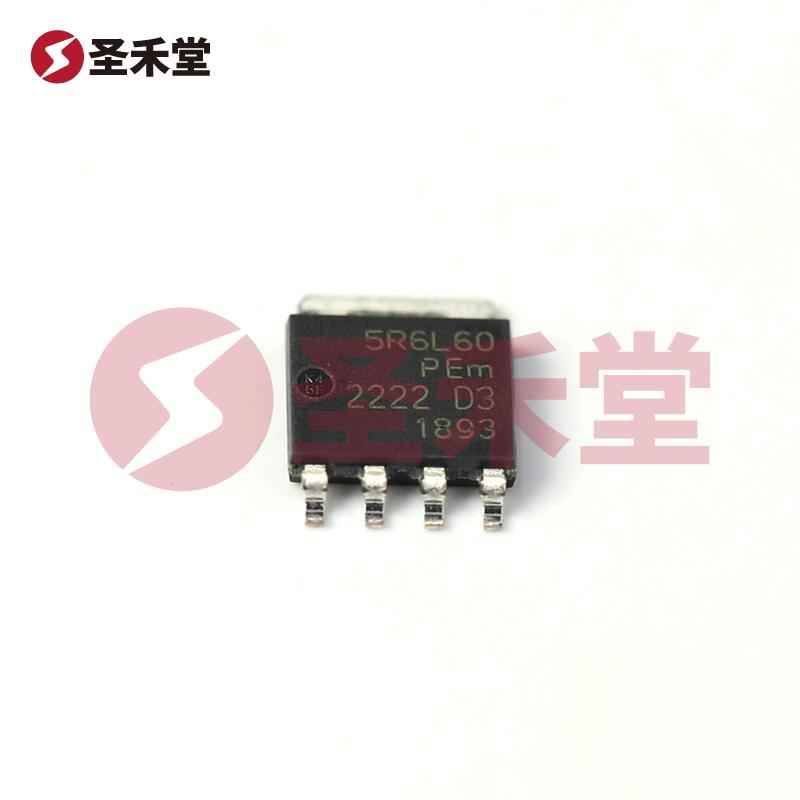

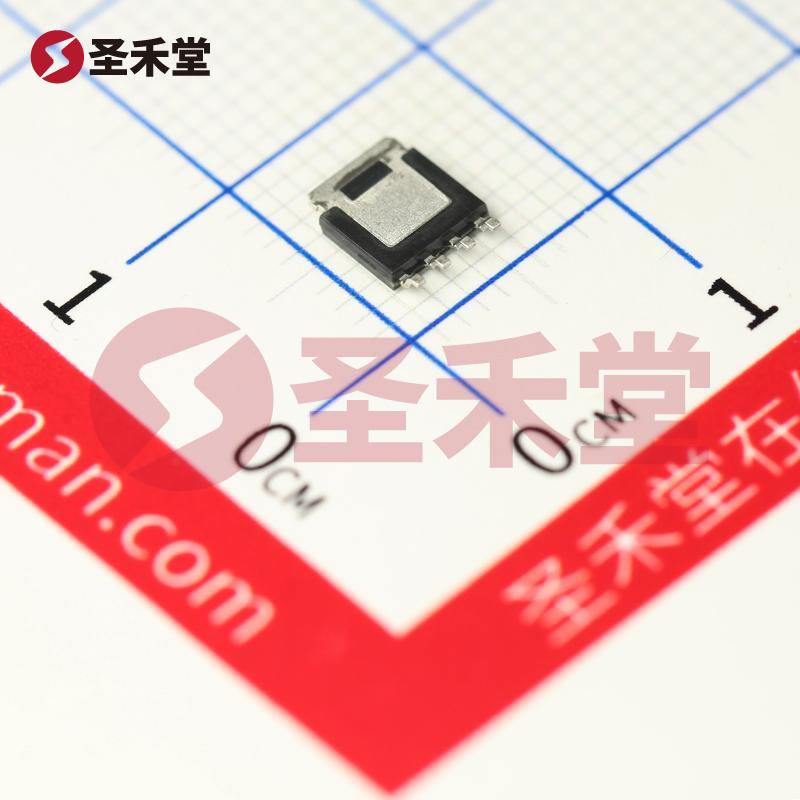

封装和安装： PSMN5R6-60YLX采用LFPAK56-5表面贴装封装（SOT-669），这款封装设计旨在提供更有效的散热性能和更低的安装空间需求。集成的设计方便自动化贴片技术，能够提升生产效率，同时也适应了现代电子设备趋向纤薄的需要。
电气性能： 该MOSFET在多种工作条件下展示了卓越的电气性能。以10V栅极驱动电压为例，PSMN5R6-60YLX在25A时的导通电阻仅为5.6毫欧，这意味着在高电流工作条件下，它会产生极低的功耗损耗，确保设备的高效率运行。此外，该器件的输入电容（Ciss）为5026pF（在25V条件下），这保证了较高的开关速度，适合高频应用。
动态特性： 在控制电路中，栅极电荷（Qg）是影响开关速度的重要指标。PSMN5R6-60YLX在10V下的栅极电荷为66.8nC，这对于快速开关操作至关重要，允许设计工程师在高频应用中使用该器件，如开关电源和DC-DC转换器等场合。
阈值电压： PSMN5R6-60YLX的阈值电压（Vgs(th)）最大值为2.1V（在1mA条件下），这表明该组件在较低的栅极电压下也能导通，从而允许更低的驱动电压操作，方便与其它低电压逻辑电路集成。
应用场景： 凭借优秀的电流承载能力和宽工作温度范围，PSMN5R6-60YLX广泛应用于电源管理、开关电源（SMPS）、电机驱动、逆变器、电池管理系统、汽车电子及工业控制系统等多个领域。其低导通电阻和高功率处理能力使其成为这些应用中的理想选择。
温控性能： 在热管理方面，PSMN5R6-60YLX的低热阻特性使其在高功率应用中更容易维持稳定温度，防止由于过热导致的性能下降或故障。
总结
PSMN5R6-60YLX是Nexperia的一款高效能、稳定性强的N沟道MOSFET，适用于需要高电流、高电压及高频率的电子电路。这款产品凭借其优异的电气特性和广泛的工作温度范围，致力于满足现代电子设备对于性能和可靠性的严格要求。无论在汽车、工业还是消费电子领域，PSMN5R6-60YLX都能为设备的高效运行提供有力支持。
