SN74HCT32PWR

SN74HCT32PWR 产品概述

一、产品简介

SN74HCT32PWR 是德州仪器（Texas Instruments, TI）推出的一款高性能、低功耗的逻辑器件，属于 HCT 系列，专为需要较高逻辑电平和可靠性能的应用场合设计。该芯片集成了四个独立的 2 输入或门（OR gate），可以在各种数字电路中广泛应用，特别适用于中低电压的逻辑电路设计。

二、基本参数

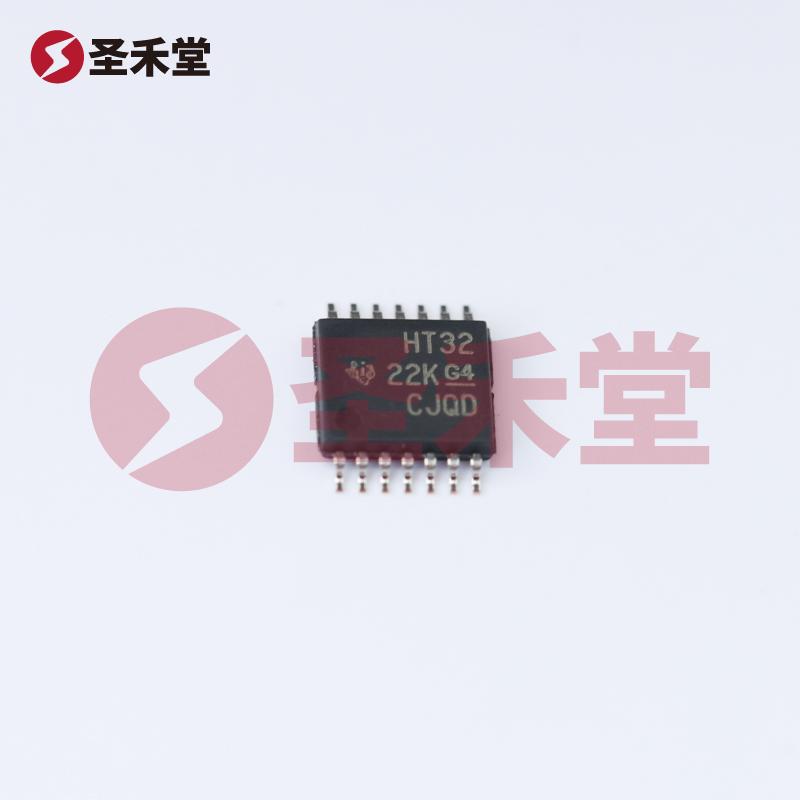

1. 安装类型: 表面贴装型（SMD），采用 14-TSSOP 封装形式，适合于现代电子产品的小型化设计。
2. 逻辑电平:
   • 逻辑电平 - 高: 2V，保证在信号稳定性和干扰抑制方面的良好表现。
   • 逻辑电平 - 低: 0.8V，有助于确保快速切换和较低功耗。
3. 电压供电范围: 4.5V ~ 5.5V，适用于广泛的电源电压选择，适合多数电源设计。
4. 输入数: 2，每个或门拥有两个输入，便于实现多种逻辑功能。
5. 最大传播延迟: 在 5.5V 和 50pF 负载条件下，最大传播延迟为 22ns，仅为其它同类器件的几分之一，保证了系统的高速响应能力。
6. 静态电流: 最大值为 2µA，充分体现了 HCT 系列在低功耗方面的典范，适应了便携式和低功耗应用的市场需求。
7. 工作温度: -40°C ~ 85°C，适合各种工业环境，保证了在极端条件下的可靠性。
8. 输出电流: 输出高、低电流均为 4mA，适用于驱动小功率负载。

三、功能特点

• 多通道集成: 该器件集成了四个独立的 2 输入或门，不仅节省了PCB空间，还简化了电路设计。单一芯片即可实现多个逻辑功能，从而提高了系统的灵活性。
• 兼容性: SN74HCT 系列具有 TTL 兼容性，可以与 TTL 增强型逻辑电路无缝对接，适合集成到既有设计中。
• 高噪声容忍度: 具有良好的信号完整性，能够抵御电磁干扰，并能在较高噪声环境下稳定工作。

四、应用场景

SN74HCT32PWR 的多功能特性使其适用于以下典型应用场景：

• 数字逻辑电路: 在数字电路中作为基本的逻辑门使用，能够组合成复杂的逻辑功能。
• 信号处理: 用于信号的逻辑合并和处理，适合各种信号调理应用。
• 计算机外围设备: 在计算机相关硬件中，用作状态指示、选择、以及逻辑运算等。
• 内嵌式系统: 应用于嵌入式控制系统中，支持低功耗、高效率的设计目标。

五、总结

SN74HCT32PWR 是一款用途广泛、可靠性高的四通道或门逻辑 IC，凭借其出色的电气性能和灵活的应用范围，成为电子设计工程师的理想选择。无论是在复杂的控制系统还是在简单的逻辑处理应用中，SN74HCT32PWR 都展现出卓越的性能，满足现代电子设备对效率和稳定性的高要求。选择 SN74HCT32PWR，您将获得一个高效、可靠的逻辑解决方案，助力您的产品在市场中脱颖而出。
