WSHM28183L000FEA

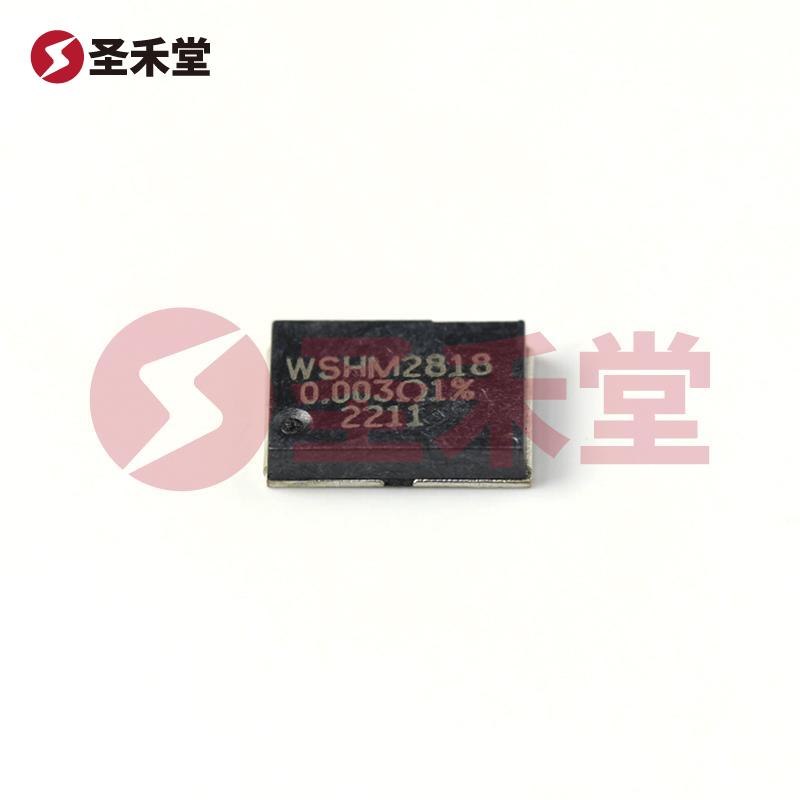

产品概述：WSHM28183L000FEA 贴片电阻

概述

WSHM28183L000FEA是一款高性能的贴片电阻，专为汽车及高要求应用环境设计。该电阻的核心参数包括低电阻值（3 mΩ）和高功率处理能力（7W），使其适用于电流检测、功率管理及电机驱动等关键应用。这款电阻符合汽车级标准AEC-Q200，具备优异的可靠性和稳定性，能够在极端工作条件下持续稳定运行。

规格参数

• 电阻值：3 mΩ，低电阻值使其能够计量和监测较大的电流，非常适合在电流反馈系统中使用。
• 容差：±1%，保证了电路性能的一致性和可靠性，对精密电子设计尤为重要。
• 功率：7W，这是一个相对较高的功率评级，可以满足对高功率电流应用的需求，例如驱动电机或大功率负载。

设计与材料

WSHM28183L000FEA采用金属元素成分，具备良好的电流承载能力和热稳定性。其特性包括：

• 防潮能力：适应湿润环境，防止因潮湿导致的性能下降。
• 防脉冲：具有良好的抗脉冲能力，在瞬时电流变化大的应用场景中能展现出优越的性能。

该电阻的工作温度范围从-65°C到170°C，确保其在极端气候条件下的长期稳定性，保证汽车等严苛应用的可靠性。

封装与特性

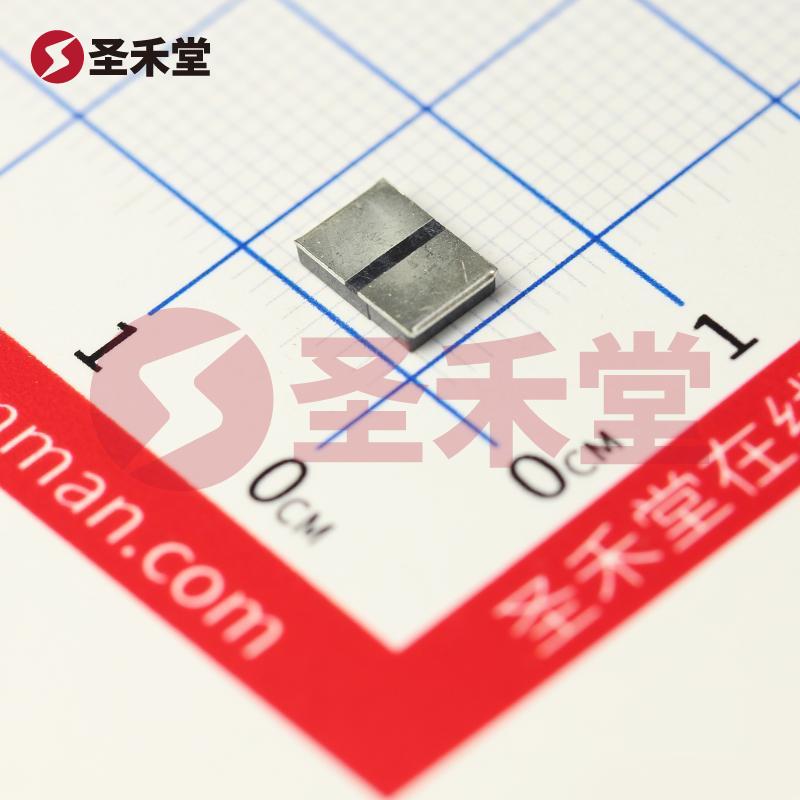

WSHM28183L000FEA的封装采用2818型非标准结构，尺寸为0.280"长×0.181"宽（7.10mm x 4.60mm），高度最大为0.069"（1.75mm），在设计上能够满足高密度电路板的必要空间限制。这种紧凑型的封装设计专为高效、紧凑的电路布局而优化，可在有限空间内提供高功率和高电流特性。

应用领域

WSHM28183L000FEA电阻器最适合与电流监测、功率控制及其他高电流电子设备密切相关的应用。具体应用场景包括：

• 电池监测：在电动车或汽车的电池管理系统中进行实时电流检测和监控电池状态。
• 电动机驱动：在电机控制器中提供反馈信号，监测电机电流以优化运行状态。
• 充电系统：在高效充电系统中监测电流流量，以提高整体能效和安全性。

结论

WSHM28183L000FEA贴片电阻以其优异的电阻性能、合理的功率处理能力及适应极端环境的特性，成为高需求、新能源及汽车行业电路设计中的重要元件。其卓越的可靠性和稳定性，结合优良的温度和脉冲防护，使其在多种高流量、高功率的应用场景中发挥着至关重要的作用。选择VISHAY的WSHM28183L000FEA电阻，不仅能满足现代电子产品对可靠性和性能的严格要求，也为产品的性能提升与寿命延长提供了良好的保障。
