SN74LV132APWR

SN74LV132APWR 产品概述

1. 产品简介

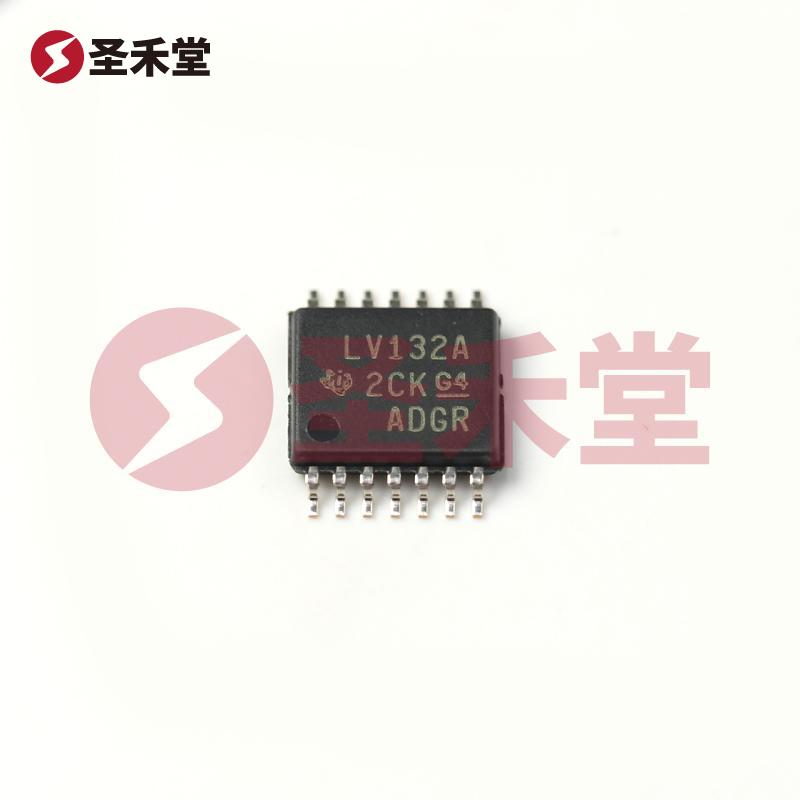

SN74LV132APWR 是由德州仪器（Texas Instruments, TI）推出的一款高性能施密特触发器，与非门（NAND gate）集成电路（IC）。它采用14-TSSOP表面贴装封装，适合现代电子工程中对空间和性能的高要求。此器件支持广泛的应用，从简单的信号处理到复杂的数字电路设计，使其成为多种电子设备的重要组成部分。

2. 主要特性

施密特触发器设计

SN74LV132APWR 是一个四通道施密特触发器，与非门的组合，其输入采样具有强化的电平阈值，使得器件能够在存在噪声的环境中稳定运作。施密特触发器特有的滞后特性有助于消除输入信号的抖动，确保输出信号在高频率下也能保持稳定。

工作电压范围

本器件的供电电压范围为2V ~ 5.5V，适配多种低电压系统。它的逻辑电平范围也很灵活，逻辑高电平（Vhigh）在1.75V ~ 3.5V，逻辑低电平（Vlow）在0.75V ~ 1.5V，有效兼容低电压 CMOS 逻辑系列，适用于更广泛的电源管理和低功耗设计需要。

最大传播延迟

SN74LV132APWR 在5V电源和额定负载（50pF）下，最大传播延迟为9.7ns，表现出了极高的速度。相对于市场上同类产品，它的响应速度能够满足现代电子市场对高速信号处理的需求，尤其适用于快速开关电路和逻辑转换应用。

低静态功耗

该器件的静态电流在最大值20µA，意味着它在待机模式下的能耗极低，非常适合便携式设备或需要长时间运行的系统，如传感器和无线通信模块等。

较强的输出能力

SN74LV132APWR 拥有12mA的输出电流能力，既能驱动高电流负载，又能提供足够的输出能力去驱动其他逻辑电路。这使得它在配合LED驱动、继电器控制等输出需求时，表现出色。

3. 工作环境

该设备的工作温度范围为-40°C 到 85°C，适合于恶劣环境条件下的运作，满足工业、汽车等应用中的严格要求。其坚固的设计和宽广的温度适应性使其能够可靠地在各种环境中进行信号处理。

4. 应用领域

SN74LV132APWR 适用于多个领域，包括但不限于：

• 数字电路设计：作为基本的与非门逻辑元件，在组合逻辑设计中广泛使用。
• 信号去抖动：用于信号品质提高，确保高噪声环境中信号的稳定。
• 通信设备：适用于各种数据传输和数字信号处理电路。
• 汽车电子：符合汽车环境的要求，用于复杂的信号逻辑处理。
• 便携式设备：由于其低功耗特性，是便携式设备信号处理的理想选择。

5. 结论

综上所述，SN74LV132APWR 是一款高性能、低功耗且具备丰富功能的施密特触发器与非门集成电路，适用于各种现代电子设计。其高达9.7ns的传播延迟、12mA的输出电流能力及广泛的工作电压范围，使其在需要快速响应和稳定表现的应用场景中成为一个极具吸引力的选择。德州仪器的质量保证以及卓越的技术支持，进一步增强了该产品在市场上的竞争力和可靠性。无论是工程师在原型设计、产品开发，还是最终用户在实际应用，SN74LV132APWR 都能够提供所需的性能与稳定性。
