KSC2383YTA
KSC2383YTA参数
| 晶体管类型 | NPN | 电流 - 集电极 (Ic)（最大值） | 1A |
| 电压 - 集射极击穿（最大值） | 160V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 1.5V @ 50mA，500mA |
| 电流 - 集电极截止（最大值） | 1µA（ICBO） | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 160 @ 200mA，5V |
| 功率 - 最大值 | 900mW | 频率 - 跃迁 | 100MHz |
| 工作温度 | 150°C（TJ） | 安装类型 | 通孔 |
| 封装/外壳 | TO-226-3，TO-92-3 长基体（成形引线） | 供应商器件封装 | TO-92-3 |
KSC2383YTA手册
KSC2383YTA概述
KSC2383YTA 产品概述
一、产品简介
KSC2383YTA 是一款高性能的 NPN 型晶体管，广泛应用于信号放大和开关电路。其拥有强大的电流处理能力和较高的电压承受能力，适合在严苛的工作环境中使用。该晶体管由安森美（ON Semiconductor）生产，采用 TO-92-3 封装，符合通孔安装类型的设计要求，便于在各种电路板上进行组装。
二、主要参数
晶体管类型: NPN KSC2383YTA 属于 NPN 类型的双极型晶体管，通常用于开关与放大应用中。
电流 - 集电极 (Ic) 最大值: 1A KSC2383YTA 的集电极电流最大可达 1A，使得其在各种功率配置下都具备良好的性能。
电压 - 集射极击穿（最大值）: 160V 该晶体管可以承受高达 160V 的集射极击穿电压，因此适用于高压应用。
饱和压降（Vce）: 1.5V (对于不同的 Ib & Ic) 当 Ic 为 50mA 和 500mA 时，Vce 的饱和压降最大为 1.5V，显示其良好的导通性能。低饱和压降意味着功耗小，从而提高了整体效率。
集电极截止电流（ICBO）: 1µA 出色的集电极截止特性保证了设备在无信号输入时，漏电流极低，有效提高了电路的稳定性。
直流电流增益 (hFE): 160 (在 200mA, 5V 时) KSC2383YTA 的电流增益非常可观，为设计信号放大电路提供了可靠的基础。
功率 - 最大值: 900mW 该晶体管具备高达 900mW 的功率处理能力，使其适合于大多数低至中等功率的电路应用。
频率 - 跃迁: 100MHz 具有 100MHz 的频率能力，表明 KSC2383YTA 适合于高频应用，对于高速开关工作尤为重要。
工作温度范围: -55°C 至 150°C 在极端温度下，KSC2383YTA 仍能稳定工作，适合于各种苛刻环境中的应用。
三、应用领域
KSC2383YTA 的设计使其非常适合于以下几个应用领域：
开关电路: 由于其较高的电流和电压能力，尤其是在负载开关、继电器驱动和电机控制等应用中的表现优越。
信号放大: 适合用于音频放大器、射频（RF）放大器及其他模拟信号处理电路。
线性电源: 可作为线性调节器的关键元件，有效稳定输出电压。
整流器电路: 还可用于整流电路中的开关元件，提高转换效率。
四、封装及安装

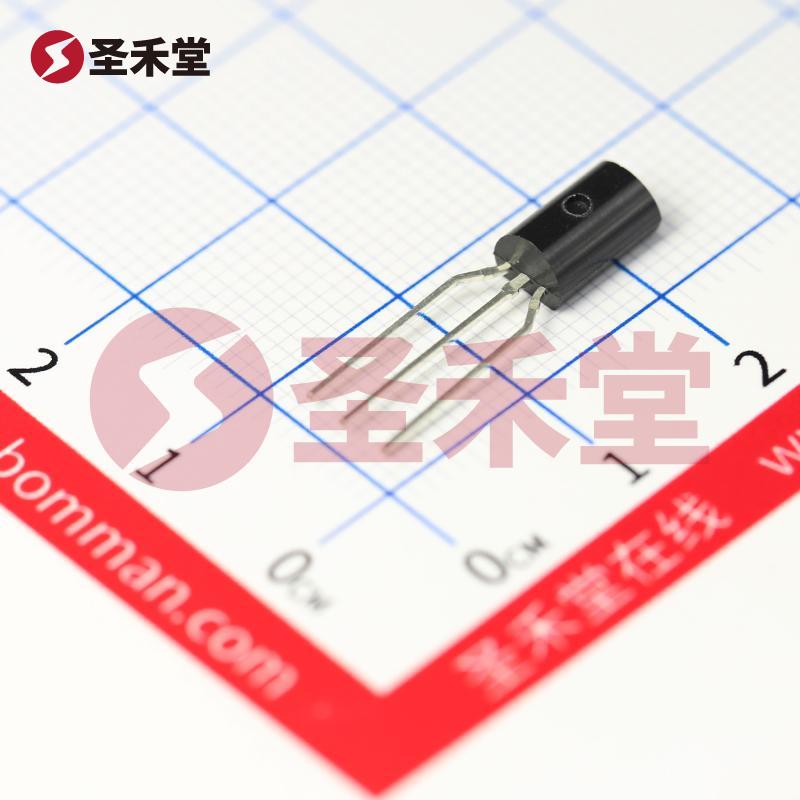

KSC2383YTA 采用 TO-92-3 封装，具有良好的散热性能和可靠性。此封装类型广泛应用于手动焊接和自动装配，以适应各种电路板的要求。
五、总结
总之，KSC2383YTA 是一款具有优异性能和广泛适用性的 NPN 型晶体管。其坚固的构造和高品质的制造标准保证了在各种电子设备中的稳定运行。无论您是在设计音频放大器、开关电路或其他高频应用，KSC2383YTA 都能提供卓越的性能和可靠性。
