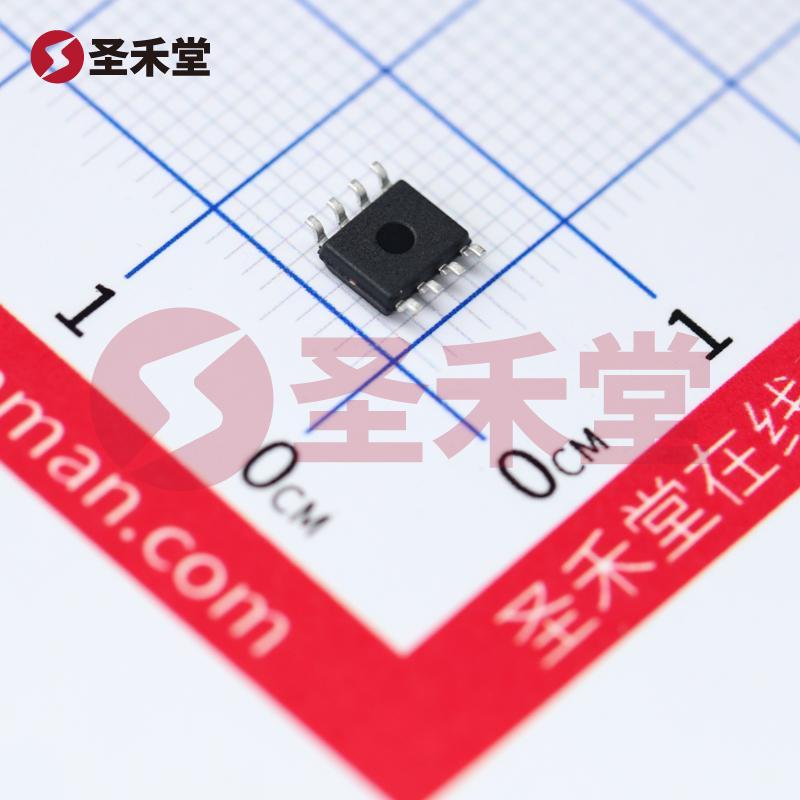

ZXMP6A18DN8TA 产品实物图片

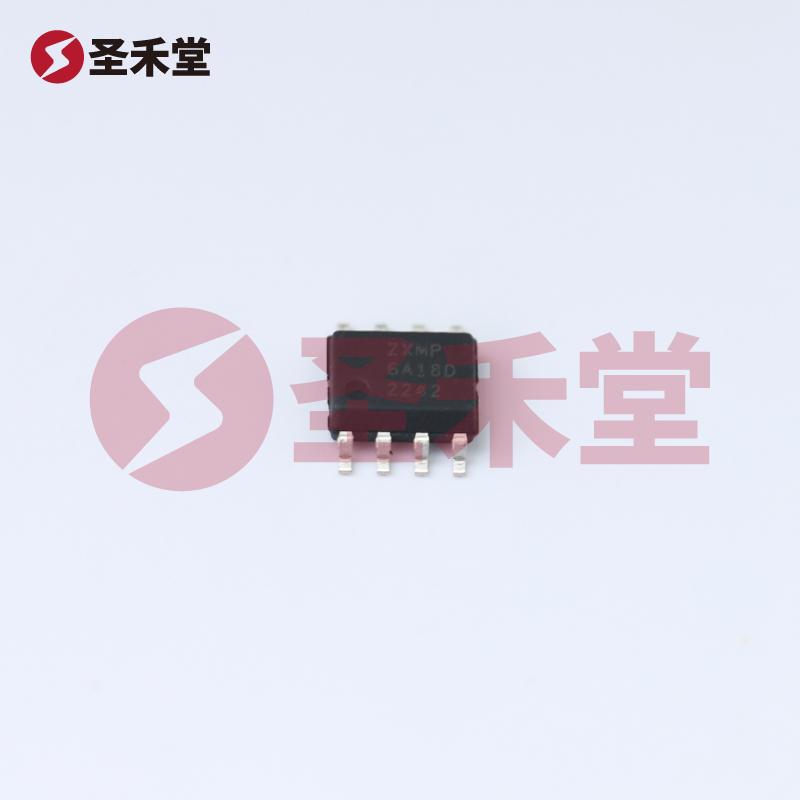

ZXMP6A18DN8TA 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

ZXMP6A18DN8TA

商品编码: BM0058401710
品牌 :
DIODES(美台)
封装 :
SO-8
包装 :
编带
重量 :
0.16g
描述 :
场效应管(MOSFET) 1.8W 60V 3.7A 2个P沟道 SOIC-8
库存 :
1985(起订量1,增量1)
批次 :
23+
数量 :
X
4.59
按整 :
圆盘(1圆盘有500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥4.59
--
50+
¥3.67
--
10000+
产品参数
产品手册
产品概述

ZXMP6A18DN8TA参数

FET 类型2 个 P 沟道(双)FET 功能逻辑电平门
漏源电压(Vdss)60V25°C 时电流 - 连续漏极 (Id)3.7A
不同 Id、Vgs 时导通电阻(最大值)55 毫欧 @ 3.5A,10V不同 Id 时 Vgs(th)(最大值)1V @ 250µA(最小)
不同 Vgs 时栅极电荷 (Qg)(最大值)44nC @ 10V不同 Vds 时输入电容 (Ciss)(最大值)1580pF @ 30V
功率 - 最大值1.8W工作温度-55°C ~ 150°C(TJ)
安装类型表面贴装型封装/外壳8-SOIC(0.154",3.90mm 宽)
供应商器件封装8-SO

ZXMP6A18DN8TA手册

empty-page
无数据

ZXMP6A18DN8TA概述

ZXMP6A18DN8TA 产品概述

一、产品简介

ZXMP6A18DN8TA 是一款高效能的P沟道场效应管(MOSFET),旨在满足现代电子设备中对高效能和高可靠性的要求。它结合了低导通电阻和高耐压特性,适用于广泛的应用场景,包括开关电源、电机控制和信号放大等。其独特的双管结构使其在集成设计中表现 优异,同时其封装类型为SO-8,适合表面贴装,方便与各种电路板兼容。

二、关键技术参数

  • 类型: P沟道场效应管 (Dual P-Channel)
  • 功能: 逻辑电平门,适用于低电压逻辑电路
  • 最大漏源电压 (Vdss): 60V - 使其能够处理相对较高的电压应用
  • 连续漏极电流 (Id): 3.7A
  • 导通电阻 (Rds(on)): 最大值 55毫欧 @ 3.5A,10V - 优秀的低导通电阻可有效降低功耗
  • 阈值电压 (Vgs(th)): 最大值 1V @ 250µA(最小) - 低阈值电压确保在低电压条件下仍能实现有效开关
  • 栅极电荷 (Qg): 最大值 44nC @ 10V - 低栅极电荷使其在开关操作中能量损失小
  • 输入电容 (Ciss): 最大值 1580pF @ 30V - 高输入电容使得适合高频应用
  • 最大功率: 1.8W - 耐受一定的功率负载
  • 工作温度范围: -55°C ~ 150°C(TJ) - 适应恶劣环境
  • 封装类型: 8-SOIC(0.154",3.90mm 宽) - 紧凑的表面贴装设计便于自动化装配

三、功能与应用

ZXMP6A18DN8TA 的设计使其特别适用于各种需要控制电源的应用,如:

  1. 开关电源: 在DC-DC转换器中,作为开关元件使用,以提高转换效率。
  2. 电机驱动: 适用于低功耗直流电机的控制,能够快速响应电流变化。
  3. 负载开关: 可用于外部负载的控制,如灯光、马达等,确保高效的电源开关切换。
  4. 逻辑电平转换: 由于其逻辑电平操作特性,可以作为逻辑电路中的信号控制元件。
  5. 信号放大: 在高速信号应用中,可以用作小信号放大的关键器件,满足高频率操作的需求。

四、优势

  • 高效率: 由于其低导通电阻和低栅极电荷,ZXMP6A18DN8TA在开关状态下发热少,功率损耗低,从而提高系统的整体效率。
  • 稳定性强: 宽广的工作温度范围确保其在极端条件下仍然能够可靠工作,适应各种环境条件。
  • 设计灵活性: 紧凑的SO-8封装允许其在空间有限的应用中仍能发挥性能。

五、结论

ZXMP6A18DN8TA是一款优质的P沟道MOSFET,凭借其强大的电流处理能力和优良的导通特性,广泛适用于多个电子应用场合。在高度集成化的现代电子设计中,ZXMP6A18DN8TA提供了广泛的灵活性选择,能够满足多种应用需求,令人信赖。无论是在电源管理、信号调理还是电机控制等领域,ZXMP6A18DN8TA都能够展现出它的价值。
