DMTH6010LPDQ-13

DMTH6010LPDQ-13 产品概述

一、产品基本信息

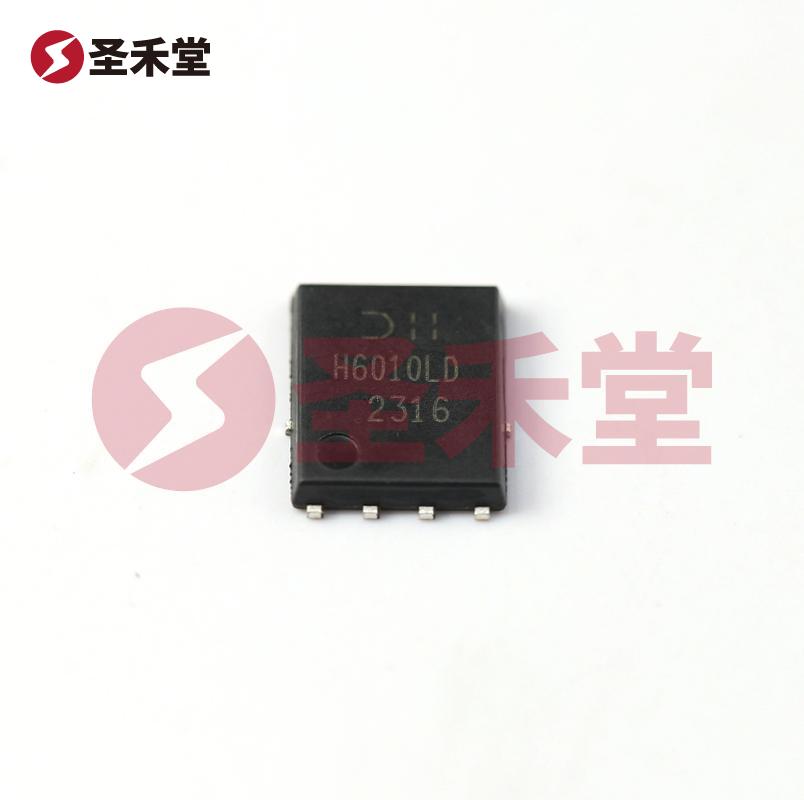

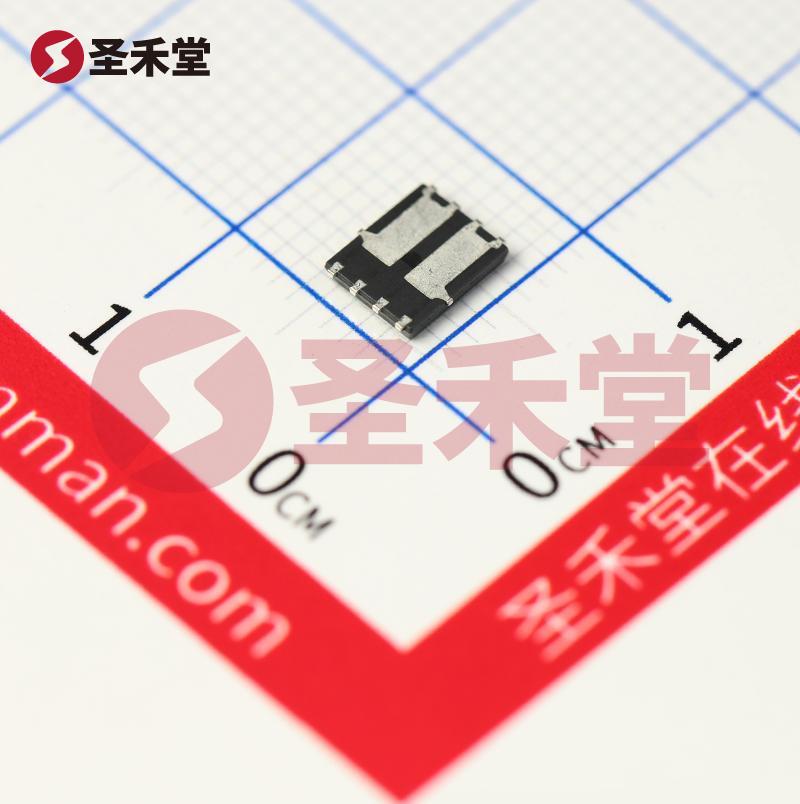

DMTH6010LPDQ-13是一款高性能的N沟道场效应管（MOSFET），由DIODES（美台）公司制造。其充分体现了先进半导体技术在高电流、低导通电阻方面的优越性，并适用于广泛的电子设备和电路设计应用。该产品采用PowerDI5060-8封装，属于表面贴装型（SMD），方便在各种印刷电路板(PCB)上进行自动化焊接。

二、技术规格

• 基本参数:
  • 导通电阻（Rds(on)）: 最大值为11毫欧（@ 20A, 10V）在25°C的环境温度下表现突出，能够有效减少能量损耗。
  • 漏极电流（Id）: 在常温下（Ta）为13.1A，在控制温度下（Tc）可达到47.6A，保证了产品在高负载条件下的稳定性。
  • 漏源电压（Vdss）: 最高承受电压为60V，满足大多数应用场合的需求。
  • 输入电容（Ciss）: 最大为2615pF（@ 30V），提供良好的开关特性。
  • 栅极电荷（Qg）: 最大值为40.2nC（@ 10V），降低了驱动电路的功耗，提高了效率。
  • 温度范围: 工作温度范围广泛，从-55°C到175°C，适合各种极端环境。

三、产品功能及应用

DMTH6010LPDQ-13作为标准的N通道MOSFET，适用于多种电力管理和信号开关应用。以下是一些主要应用领域：

1. 电源管理: 由于其低导通电阻和高电流承载能力，该MOSFET非常适合于DC-DC转换器、开关电源和电池管理系统。
2. 驱动电路: 在电机控制和负载开关中，该元件能够高效控制电流流动，提供精确的电流控制和保护。
3. 高频开关电路: 由于其较小的漏电流和输入电容，DMTH6010LPDQ-13可在高频开关应用中提供较低的开关损耗，保证系统的高效运行。

四、市场定位及优势

DIODES（美台）致力于提供高效、可靠的半导体解决方案。DMTH6010LPDQ-13凭借其出色的电性能和广泛的工作温度范围，成为众多电子工程师的选择。与同类产品相比，该MOSFET在低导通电阻和优良的高温操作能力方面表现尤为突出，有助于设计出更加高效和稳定的电子产品。

此外，经过严格的质量检测和认证，DMTH6010LPDQ-13具有良好的可靠性和耐用性，能够在各种需求苛刻的应用中保持良好的性能。

五、总结

总之，DMTH6010LPDQ-13是一款多用途的高性能N通道MOSFET，凭借出色的导通电阻、负载能力以及宽广的工作温度范围，在现代电子设计中展现出其独特的价值。无论是在电源管理、信号开关，还是在高频应用中，其高效率与可靠性都可以有效提升整体系统的性能，满足行业发展对高品质电子元器件的需求。对于需要稳定电源控制和高密度集成的设计者们，DMTH6010LPDQ-13无疑是一个理想选择。
