SBR40U200CTB

SBR40U200CTB 产品概述

1. 产品概述

SBR40U200CTB是一款由Diodes Incorporated制造的超级肖特基二极管，属于其SBR®系列产品，专为需要高效率和快速恢复性能的应用而设计。这款二极管采用TO-263封装，适合表面贴装（SMD/SMT）设计，广泛用于电源管理、逆变器、DC-DC转换器及其他高效能电子设备中。

2. 主要特点

• 高额定电流：SBR40U200CTB每个二极管的平均整流电流（Io）可达20A，能够有效满足高负载应用的需求。
• 快速恢复特性：该二极管具有快速恢复时间（trr）为50ns，支持高频开关操作，提高了电路效率和可靠性，适用于高频逆变器和切换电源。
• 宽工作温度范围：工作结温可在-65°C到175°C之间，确保了该元件在极端条件下的稳定性和可靠性。
• 低正向电压降：在20A负载情况下，其正向电压降(Vf)为930mV，降低了功耗并提升了系统效率。
• 低反向泄漏电流：该二极管在200V的反向电压下最大反向泄漏电流（Ir）仅为200µA，适合高压应用场景，避免了损失和过热问题。

3. 应用场景

SBR40U200CTB因其优异的性能，适合多种应用场合，主要包括但不限于：

• 电源转换：广泛应用于DC-DC转换器中的整流，提升能效并减少温升。
• 电池管理系统：用于充电器和功率供应中，确保高效的电力转换并保护电源不受过载损害。
• 逆变器：在太阳能逆变器、UPS（不间断电源）系统中，SBR40U200CTB的快速恢复特性和良好的热管理使其成为理想选择。
• 汽车电子：这款二极管可以应用于车辆的电源管理系统，特别是在要求高温操作和可靠性的汽车模块中。

4. 封装与安装

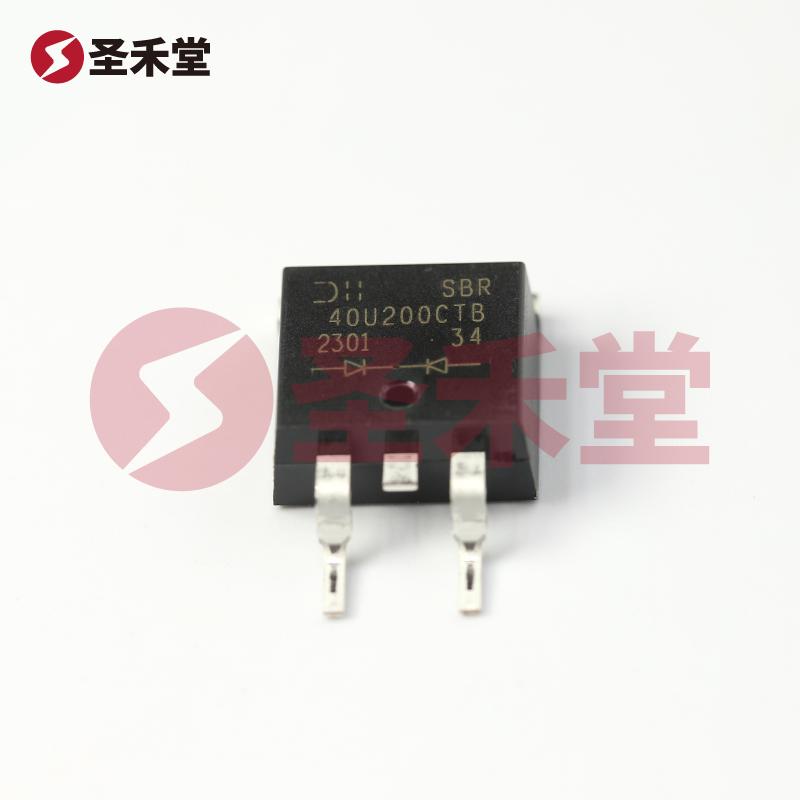

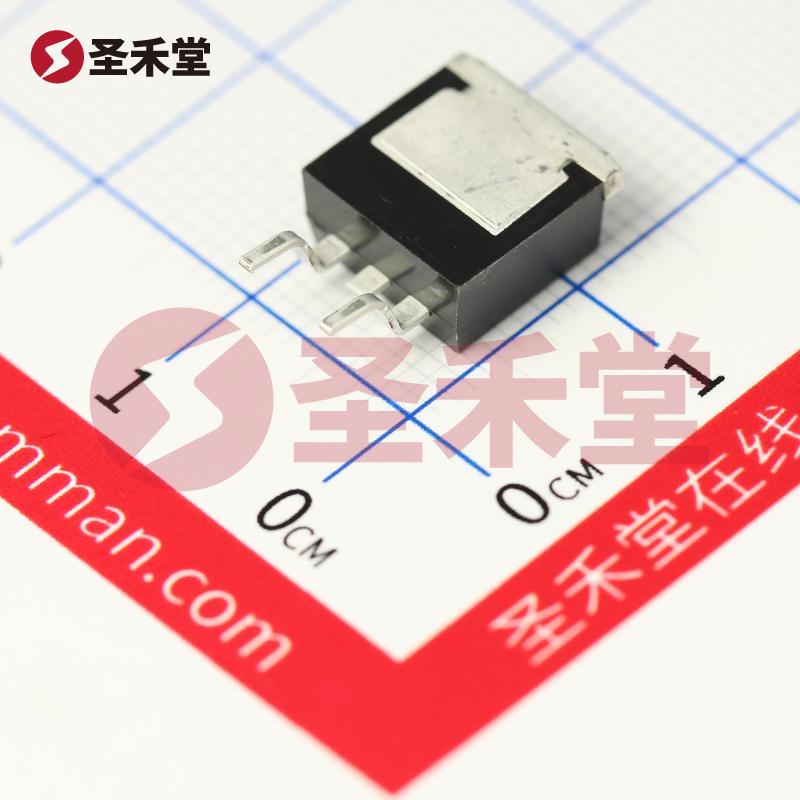

SBR40U200CTB采用TO-263封装（也称为D²Pak），这种封装对表面贴装技术(SMT)友好，降低了PCB的焊接温度，优化了元器件的整体布局和散热性能。TO-263封装的体验还包括相对较大的安装面积，避免在高功耗情况下的热积累问题，提升产品的整体可靠性。

5. 竞争优势

与其他同类产品相比，SBR40U200CTB提供更低的正向电压降和极快的恢复时间，这是其在高频和高负载的应用中的竞争优势。此外，Diodes Incorporated作为电子元件的知名制造商，其产品广泛应用，认证和信任度高，为产品提供了额外的保证。

6. 结论

综上所述，SBR40U200CTB是一款集高效率、快速恢复和可靠性于一身的超级肖特基二极管，非常适合于电源管理及高频应用场景。作为Diodes Incorporated的优质产品，它将为众多电子产品提供优越的性能支持，推动电子设备向更高效能与可靠性迈进。选择SBR40U200CTB，便意味着选择了科技创新和卓越质量的保证。
