安装类型 | 表面贴装型 | 不同 Id、Vgs 时导通电阻(最大值) | 59 毫欧 @ 5A,10V |
技术 | MOSFET(金属氧化物) | 驱动电压(最大 Rds On,最小 Rds On) | 6V,10V |
25°C 时电流 - 连续漏极 (Id) | 15A(Ta) | FET 类型 | N 通道 |
不同 Vds 时输入电容 (Ciss)(最大值) | 454pF @ 50V | Vgs(最大值) | ±20V |
工作温度 | -55°C ~ 150°C(TJ) | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 4.3nC @ 10V |
漏源电压(Vdss) | 100V | 功率耗散(最大值) | 2.8W(Ta), 23W(Tc) |
不同 Id 时 Vgs(th)(最大值) | 3.8V @ 250µA |
产品基本信息

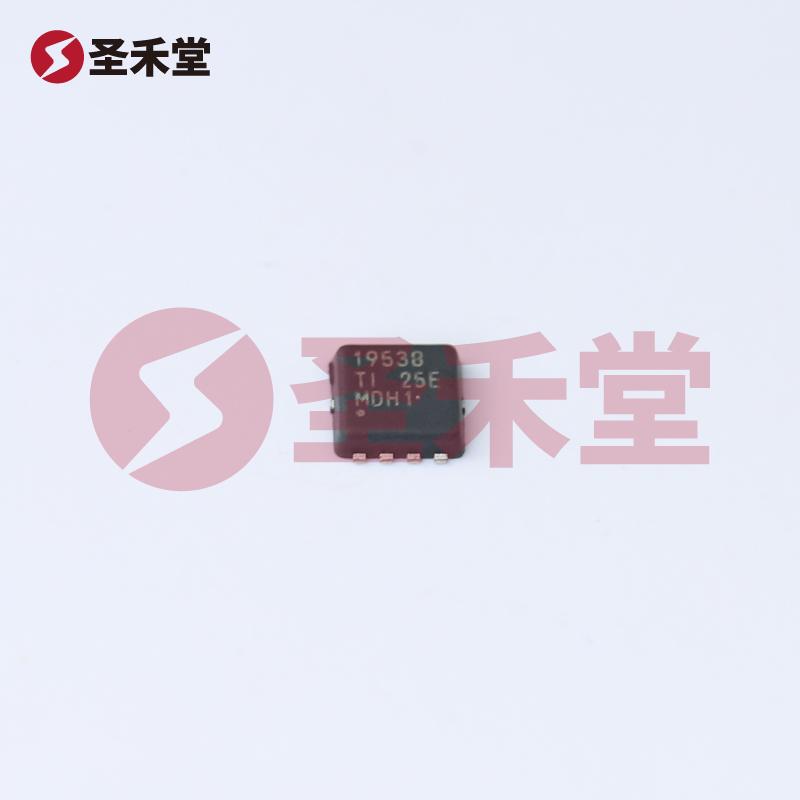

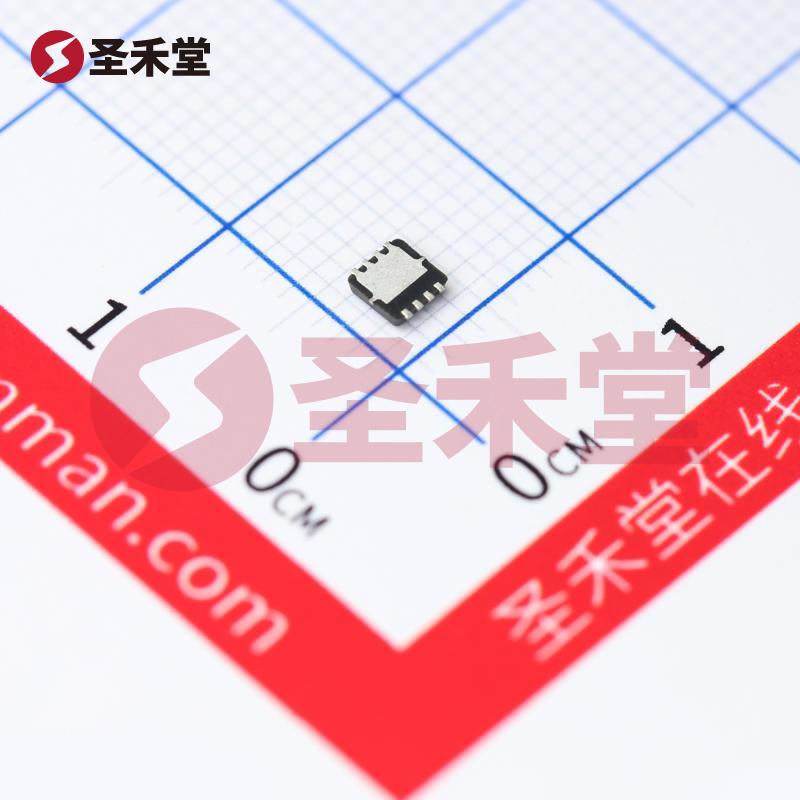

CSD19538Q3A 是由德州仪器(Texas Instruments)设计和制造的一款高性能 N 频道 MOSFET,适用于各种功率管理和开关应用。该器件专柜于表面贴装(SMD)型形式,采用紧凑的 8-VSONP(3x3.15)封装,使其在空间受限的设计中表现出色。CSD19538Q3A 具备广泛的工作参数,能够满足高效能运作的需求,其主要应用领域包括电源转换、驱动电路、以及其他需要高频开关的应用。
主要技术参数
导通电阻(Rds(On)):在 5A 和 10V 的条件下,CSD19538Q3A 的最大导通电阻为 59 毫欧,保证了在高负载情况下的低功耗表现。这一特性可显著降低功率损耗,提高系统的整体效率。
连续漏极电流(Id):在环境温度 25°C 下,该器件能够承受最大 15A 的连续漏极电流,适应多种高负载条件。结合其较高的功率耗散,CSD19538Q3A 可在不同的工作环境中稳定运行。
驱动电压(Vgs):该 MOSFET 在 6V 至 10V 的栅极驱动电压下工作,可根据应用需要调节驱动电压,以实现最佳性能。在栅极电荷(Qg)为 4.3nC 的条件下,能够快速启动和关断,适合高速开关应用。
漏源电压(Vdss):其漏源耐压为 100V,适用于多种中高压应用。
输入电容(Ciss):在 50V 的条件下,CSD19538Q3A 的最大输入电容为 454pF,帮助用户在设计中优化驱动信号和延迟时间,进一步提升电路的响应速度和效率。
工作温度范围:该器件的工作温度范围为 -55°C 到 150°C,确保在严酷环境下的可靠性,适合工业、汽车和消费电子等多个领域。
应用领域
CSD19538Q3A 可广泛应用于多个领域,包括但不限于:
总结
CSD19538Q3A 的设计满足了高效能、高可靠性和宽应用范围等关键要求,特别适合现代电子设备的功率管理需求。这款 N 频道 MOSFET 的顶尖性能和灵活性,使其成为工程师设计方案中不可或缺的重要元件。借助于其低 Rds(on)、高电流耐受能力和优异的温度匹配特性,CSD19538Q3A 能够支持从消费电子到工业设备的各类应用,为设计师提供了极大的设计灵活性和最佳的效率表现。
