TPD4F003DQDR

TPD4F003DQDR 产品概述

TPD4F003DQDR 是德州仪器（Texas Instruments）推出的一款高性能、表面贴装型 EMI 滤波器，其主要设计用于满足移动设备数据线路的电磁干扰（EMI）和静电放电（ESD）保护需求。产品采用了先进的 RC（Pi）滤波技术，优化了信号完整性，提高了设备在高频环境下的稳定性和耐用性。

基本参数

• 电阻值：100 Ω
• 电容值：8.5 pF
• 截止频率：200 MHz
• 衰减值：25 dB @ 1 GHz
• 滤波器阶数：2nd
• 通道数：4
• 工作温度范围：-40°C ~ 85°C

尺寸和封装

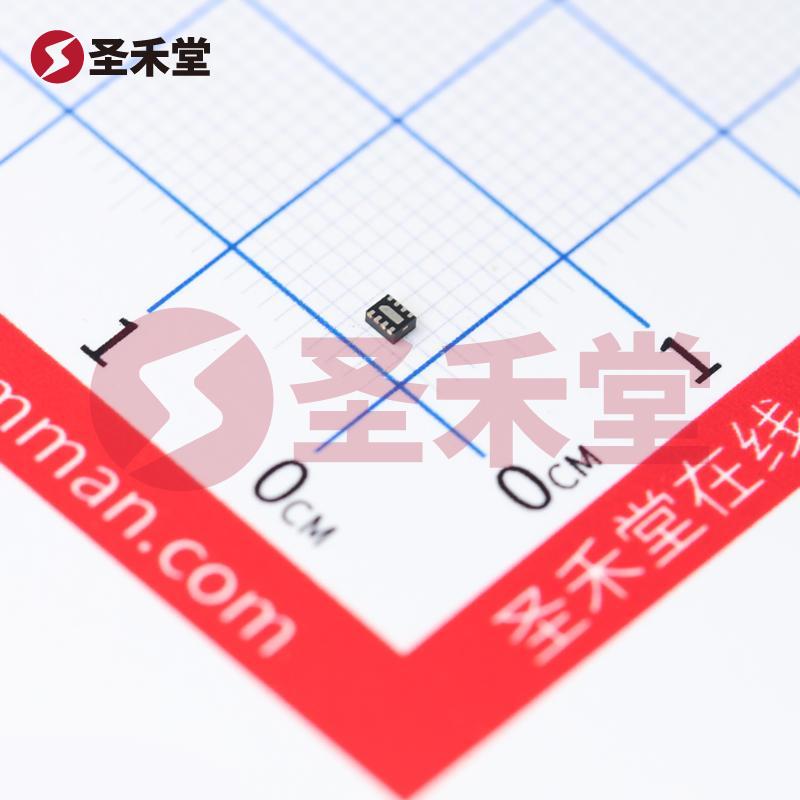

TPD4F003DQDR 的尺寸为 0.067" x 0.053"（1.70 mm x 1.35 mm），并采用 8-WFDFN 裸露焊盘封装，厚度为 0.031"（0.79 mm）。这种紧凑的封装设计使得它非常适合空间有限的移动设备，方便用户在设计中进行集成。

技术特点

作为一款低通 EMI 滤波器，TPD4F003DQDR 最大限度地降低了高频噪声并保持信号的完整性，其设计符合现代移动设备对高数据传输率和良好抗干扰能力的要求。截止频率为 200 MHz 的特性意味着该器件在高频应用中，能够有效衰减超过该频率的噪声，从而保证数据线路的稳定和可靠。

产品的 ESD 保护功能可以有效抵御静电放电导致的设备损坏，增强系统的鲁棒性，尤其在面对可能的静电事件时，能保护敏感电子元器件，保障整个设备的安全和耐久性。

应用领域

TPD4F003DQDR 主要应用于移动设备的数据信号线路，包括但不限于智能手机、平板电脑及其他便携式电子设备。随着移动通信技术的不断发展，设备对信号传输快和可靠的要求日益提升，这款 EMI 滤波器能够满足这类高性能需求。

性能优势

1. 高衰减性能：在高频范围内，TPD4F003DQDR 提供高达 25 dB 的衰减性能，确保了信号的保真度，降低了噪声干扰。

2. 广泛的工作温度范围：能够在 -40°C 至 85°C 的环境温度下稳定工作，适合多种苛刻的应用场景。

3. 紧凑设计：其小尺寸设计为设计师提供了灵活性，适合现代小型化的电子产品，为设计和布局节省了宝贵的空间。

4. 多通道支持：提供了 4 个通道，支持多种数据线的并行处理，提升了器件的应用灵活性，满足现代设备对多功能集成的需求。

总结

TPD4F003DQDR 是一款功能强大的 EMI 滤波器，凭借其优异的性能特点和高集成度，为移动设备在日益复杂的电磁环境中提供了卓越的信号处理能力和强劲的 ESD 保护。其广泛的应用领域和出色的工作性能，使其成为现代电子产品不可或缺的一部分，是设计师不可或缺的选择。对于追求高性能和高可靠性的设备开发者而言，TPD4F003DQDR 无疑是一个值得信赖的解决方案。
