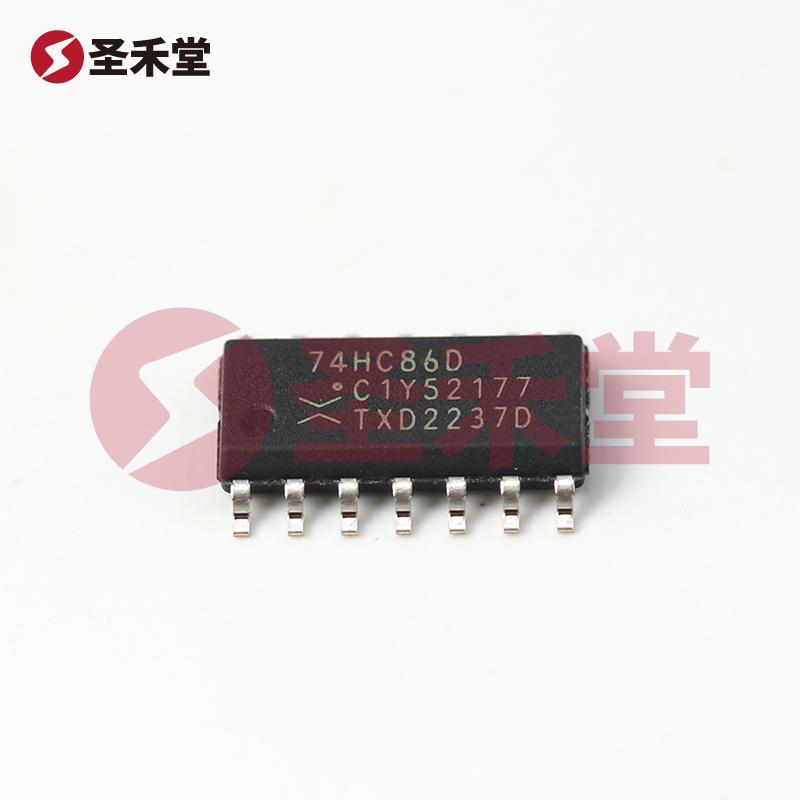

74HC86D,653 产品概述

1. 概述

74HC86D,653 是一款由Nexperia（安世）公司生产的高性能逻辑器件，属于74HC系列。该器件是一种四通道异或（XOR）门，专为高频、高速数字电路设计而成。XOR门是数字电路中一种重要的基本逻辑门，具有独特的运算特点：输入相同时输出低电平（逻辑0），输入不同时输出高电平（逻辑1）。由于其简洁的逻辑特性，74HC86D,653 在运算单元、数据选择器、编码器等多种应用场景中有广泛的使用。

2. 产品特点

74HC86D,653的核心特点包括：

• 逻辑系列: 74HC系列是高性能CMOS逻辑家族，具有低功耗、高速度的优势，适合在各种现代化电子设备中使用。
• 功能: 本器件集成了四个独立的双输入异或门，方便实现多种组合逻辑功能。
• 电源电压范围: 支持的供电电压范围为2V至6V，灵活性使其能够在多种不同电源环境中稳定工作。
• 低静态电流: 最大静态电流仅为2µA，有效降低了电路在待机状态下的能耗，适合低功耗应用。
• 驱动能力: 输出驱动能力为5.2mA，电流能够满足多种负载的驱动需求。
• 逻辑电平: 逻辑电平适配性强，包括低电平范围为0.5V至1.8V与高电平范围为1.5V至4.2V，确保在不同条件下的兼容性。
• 传播延迟: 在6V和50pF的负载条件下，最大传播延迟为20ns，体现了其在高速切换中的优势，适合高频信号处理。
• 工作温度范围: 适应的工作温度范围广泛，覆盖-40°C至125°C，保证器件在苛刻环境下的稳定性和可靠性。

3. 封装与安装方式

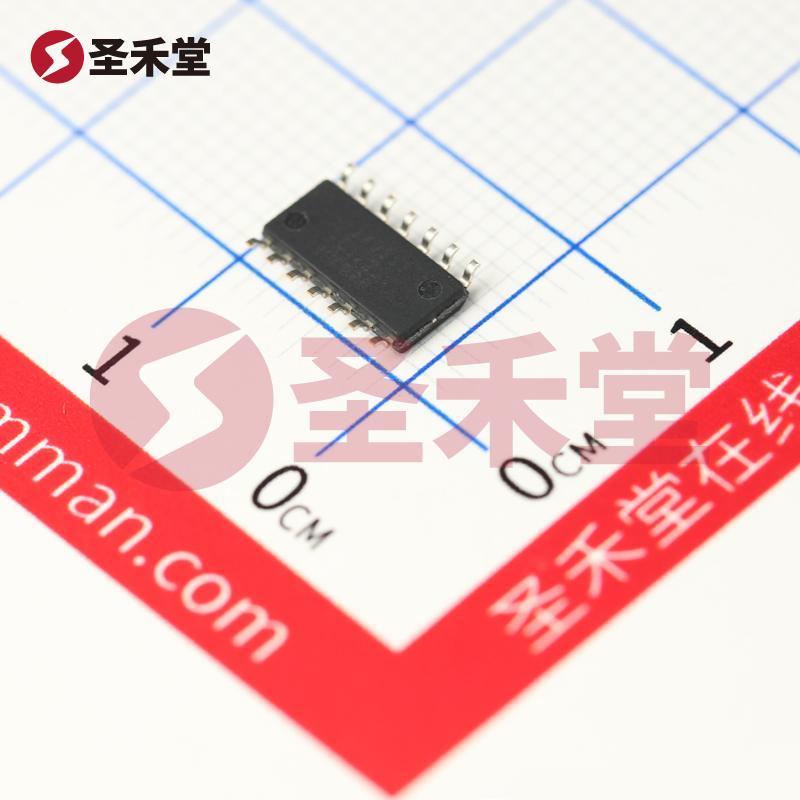

该器件采用14-SOIC封装，尺寸为0.154"（3.90mm宽），其表面贴装型设计符合现代电子电路小型化和高密度集成的趋势。适合与多种PCB设计兼容，简化对接与安装流程，能够提高整体产品的可靠性。

4. 应用领域

74HC86D,653广泛应用于各类数字电子设备中，尤其在下列领域具有突出的表现：

• 计算机和通信设备: 在数据处理和信息传输过程中，运用XOR逻辑来实现加法器、比较器等功能。
• 汽车电子: 用于控制系统、传感器信号处理，确保复杂电路中的信息逻辑判断。
• 消费电子: 此器件常用于家用电器、音响系统和娱乐设备中，以增强其电子控制部分的智能化水平。
• 工业控制: 适合在恶劣环境下的工业设备中应用，持续提供高效稳定的逻辑运算。

5. 总结

74HC86D,653是一款综合性能卓越的四通道异或门逻辑器件。凭借其低功耗、高速特性及广泛的应用范围，为现代电子工程设计提供了理想的解决方案。无论是在计算机、汽车或消费电子领域，该器件都能凭借其卓越的性能满足设计师的严格要求，是各类数字电路中不可或缺的关键元器件。
