电源电压 | 1.2V ~ 3.6V | 逻辑电路的归属系列 | 74LVC |
逻辑类型 | 反相器 | 电路/元件数 | 6 |
输入数/每元件位数 | 6 | 电路数 | 6 |
输入数 | 6 | 电压 - 供电 | 1.2V ~ 3.6V |
电流 - 静态(最大值) | 40µA | 电流 - 输出高、低 | 24mA,24mA |
逻辑电平 - 低 | 0.12V ~ 0.8V | 逻辑电平 - 高 | 1.08V ~ 2V |
不同 V、最大 CL 时最大传播延迟 | 4.5ns @ 3.3V,50pF | 工作温度 | -40°C ~ 125°C |
安装类型 | 表面贴装型 | 供应商器件封装 | 14-TSSOP |
封装/外壳 | 14-TSSOP(0.173",4.40mm 宽) |

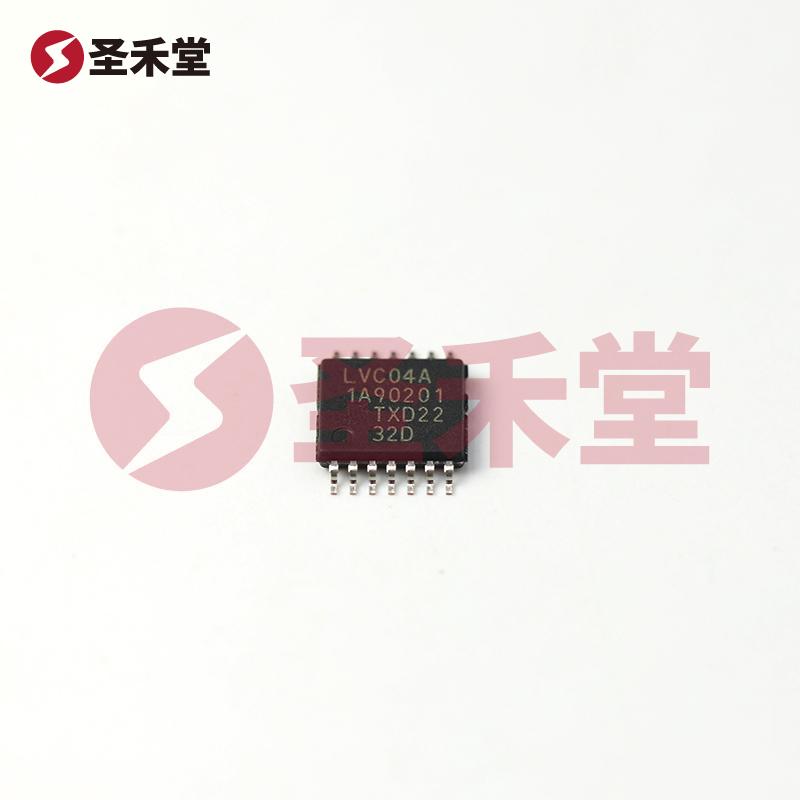

74LVC04APW,118 是一款高性能的六通道CMOS反相器,属于安世半导体(Nexperia)生产的74LVC系列逻辑器件,专为现代电子应用设计。利用该反相器,用户能够轻松地将输入信号进行有效的逻辑反转,广泛应用于数字电路、计算机系统及通信设备中。
广泛的电源电压范围: 74LVC04APW,118 的电源电压范围为 1.2V 至 3.6V。这一特性使得该器件能够在多种电压环境下稳定运行,兼容性极强,适合多种不同的电子设计需求。
低功耗设计: 该反相器在静态情况下的最大电流消耗仅为 40µA,具有超低静态功耗的优点。这意味着在待机模式下,74LVC04APW,118 能够有效延长电池供电设备的使用寿命。
高驱动能力: 输出高低电流均为 24mA,充分满足大多数负载需求,并确保可靠的信号驱动能力。在与其它逻辑电路串联使用时,可以有效减少信号失真,保持逻辑完整性。
快速传播延迟: 在3.3V电压和50pF的负载条件下,该器件的最大传播延迟为 4.5ns。这使得其在高速数字信号处理中的应用表现优异,能够满足对时序要求严格的电路需求。
宽工作温度范围: 74LVC04APW,118 的工作温度范围从 -40°C 到 +125°C,确保了其在恶劣环境下的可靠性。这一特性使其十分适合工业控制、汽车电子及其他对温度变化敏感的应用场景。

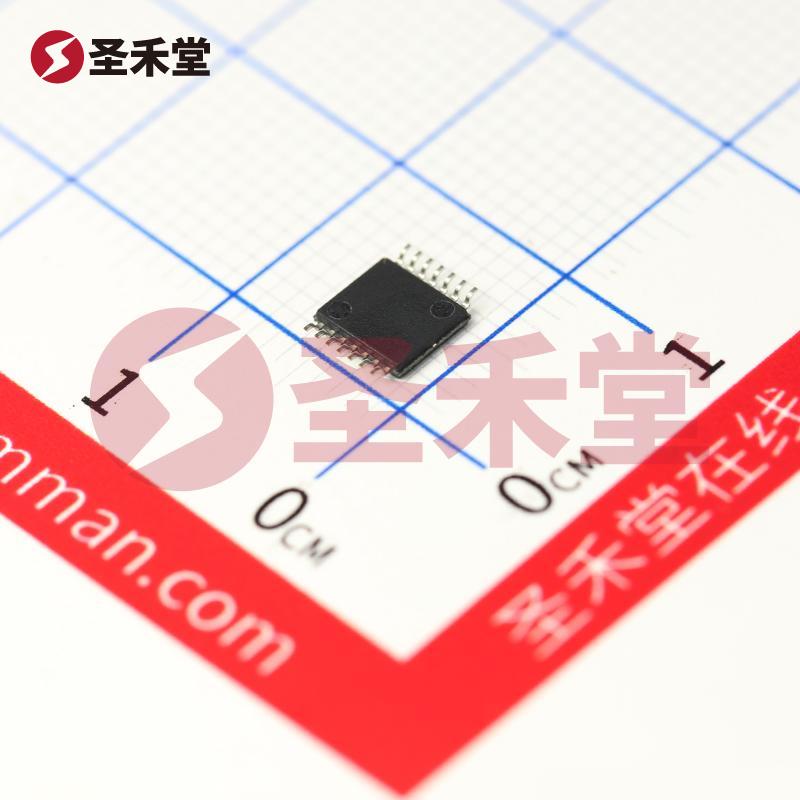

封装形式: 本器件采用14-TSSOP封装,外形紧凑,适合表面贴装,便于自动化生产。封装的尺寸为0.173"(4.40mm宽),充分满足现代电子设备对小型化和高密度布局的要求。
74LVC04APW,118 广泛应用于以下领域:
74LVC04APW,118 是一款值得信赖的高性能反相器,凭借其低功耗、高驱动能力和广泛的工作电压及温度范围,在市场中具有广泛的适用性。成为了设计工程师在开发新型数字电路时的优选器件,为各类产品的性能提升和能耗降低贡献了力量。通过其提供的灵活性和卓越的性能,74LVC04APW,118 对推动电子技术的发展发挥着积极的作用。
