MSP430F169IPMR

MSP430F169IPMR 产品概述

一、引言

MSP430F169IPMR是一款由德州仪器(Texas Instruments)生产的高性能16位微控制器，广泛应用于低功耗和成本敏感的嵌入式系统。作为MSP430系列产品的代表，该款微控制器拥有丰富的功能和灵活的接口，适用于消费电子、工业自动化、医疗设备等多个领域。

二、基本参数

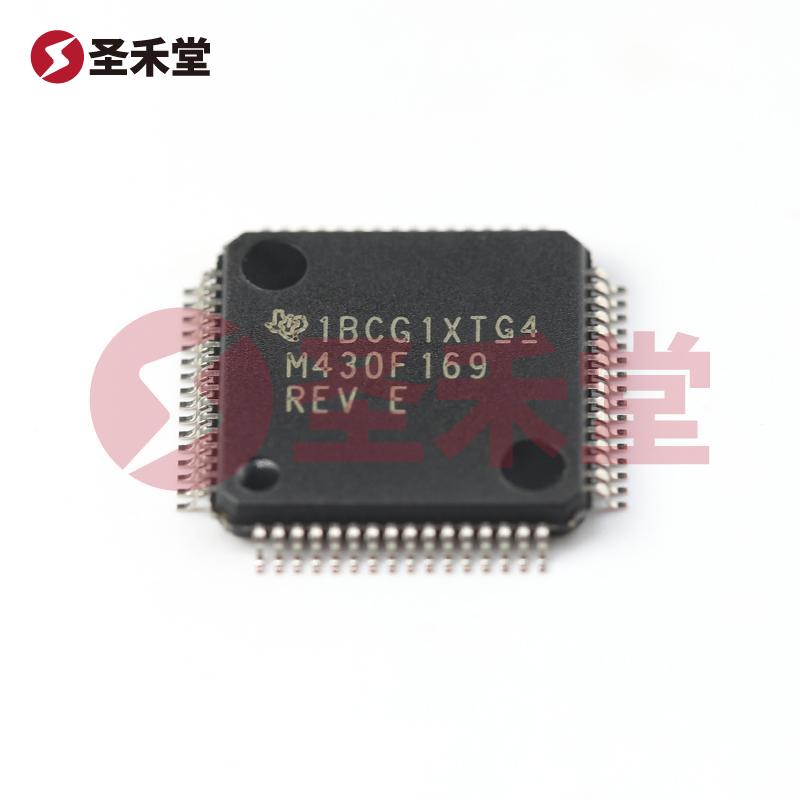

MSP430F169IPMR为表面贴装型（SMD）设备，具有48个输入/输出（I/O）引脚，采用64-LQFP（10x10mm）封装。在电源方面，该器件支持1.8V至3.6V的供电范围，使其在低电压操作中仍能保持良好的性能。此外，这款微控制器的内部时钟速度最高可达8MHz，适合大多数低功耗应用。

三、内存配置

本款微控制器配备了60KB的闪存程序存储器（60K x 8 + 256B），并且具有2K x 8的RAM，能够有效地存储和运行复杂的应用程序。这种内存结构使得MSP430F169能够处理多任务和复杂计算，而不会影响系统的响应速度。

四、外设功能

MSP430F169IPMR集成了丰富的外设功能，支持欠压检测、复位、直接存储器访问（DMA）、看门狗定时器（WDT），以及脉宽调制（PWM）等功能。这些功能可以大幅缩短开发周期，提高系统的可靠性和稳定性。特别的，内部的A/D转换器具备8个12位通道，支持多种模拟信号的数字化处理，而D/A转换器也提供了2个12位的输出通道，适应进一步的信号处理需求。

五、连接能力

为了增强与其他设备的通信能力，这款微控制器支持多种串行通信协议，包括I²C、SPI和UART/USART。这使得MSP430F169能够轻松地与传感器、执行器以及外部控制器进行数据传输，支持多种应用场合，包括智能家居、物联网（IoT）设备和工业控制。

六、工作环境

MSP430F169IPMR能够在-40°C到85°C的工作温度范围内正常工作，使其适用于各种严苛环境下的应用，如汽车电子、环境监测等。其设计理念强调低功耗特性，特别适合需要长时间运行但电源有限的嵌入式设备。

七、性能优势

MSP430F169IPMR以其内核规格为16位的微控制器架构，在处理能力与算法运算中表现出众。内置的内部振荡器能够确保在没有外部晶振的情况下，设备仍可稳定运行，进一步降低了元件的复杂性和成本。同时，数据转换器的配置，使其能够满足多种输入输出信道的需求，方便进行模拟信号处理。

八、应用领域

MSP430F169IPMR由于其多样的功能和灵活的接口，广泛应用于各个行业。典型应用包括：

1. 消费电子：如数字温湿度计、智能家居控制等。
2. 医疗设备：如便携式监测仪器、健康跟踪器等。
3. 工业自动化：如传感器数据采集、实时监控设备等。
4. 物联网：在需要无线通信和低功耗的场合，MSP430F169能够发挥出色的性能。

九、结论

综上所述，MSP430F169IPMR是一款功能强大、低功耗、高可靠性的微控制器，适合用于各种行业的应用。其丰富的外设和灵活的通信能力，为开发者提供了极大的便利。而低电压操作和宽广的工作温度范围，使其成为应对多种应用需求的理想选择。无论是在设计新产品还是升级现有系统，MSP430F169都将是一个值得考虑的优质解决方案。
