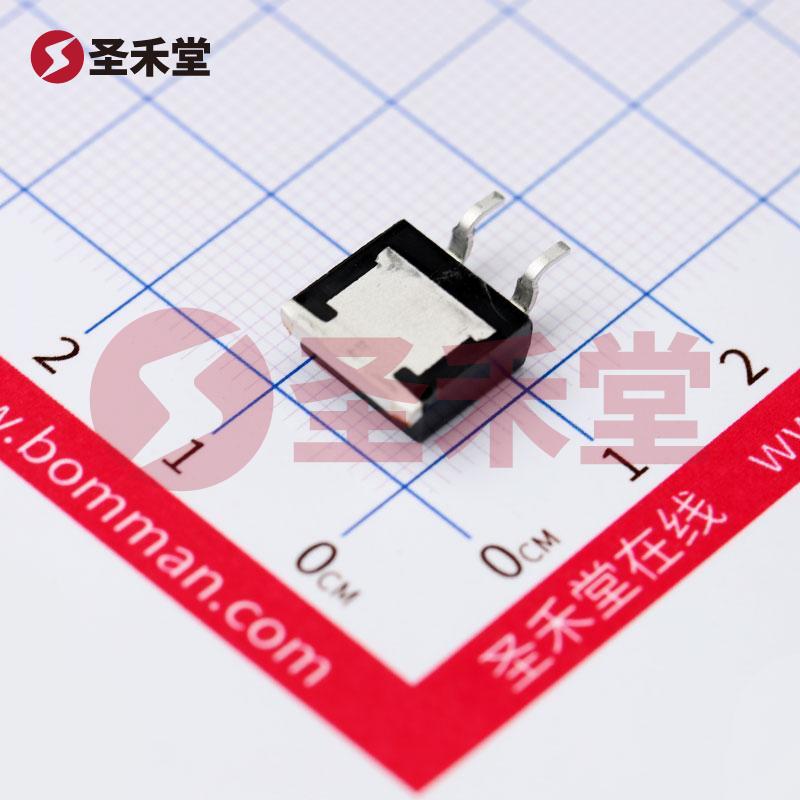

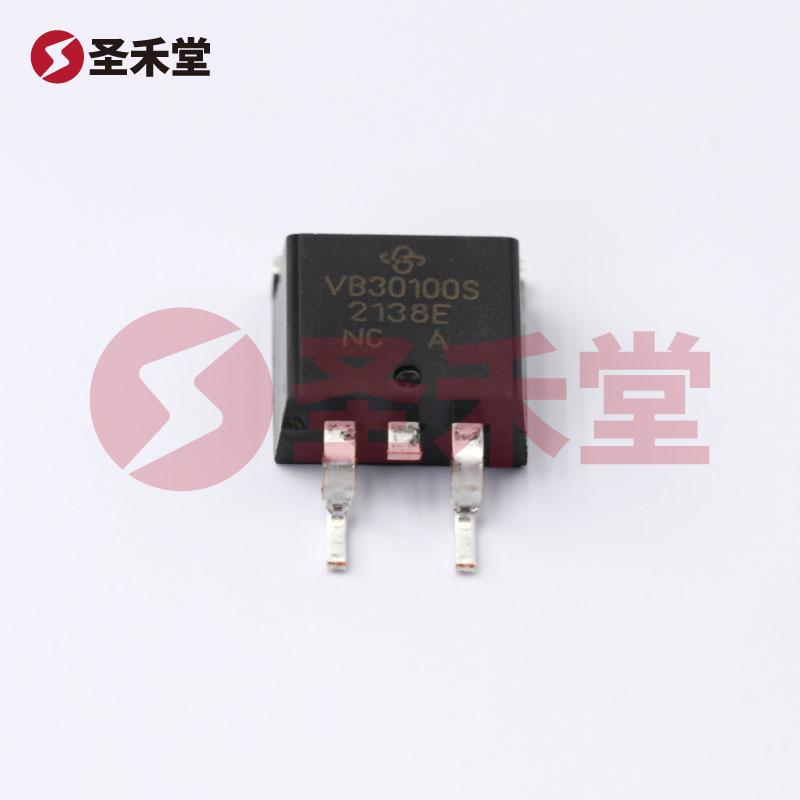

VB30100S-E3/8W

产品概述：VB30100S-E3/8W

概要

VB30100S-E3/8W 是一款高性能肖特基二极管，由著名的电子元器件制造商 VISHAY（威世）出品。该元器件采用表面贴装型（SMD）封装，尤其适用于高效率电源管理和整流应用，特别是在开关电源、直流-直流转换器和电池充电器等领域具有广泛的应用前景。其设计使得该产品能够在高负载和严苛的工作条件下稳定运行。

关键参数

1. 电流 - 平均整流（Io）: 30A
2. 不同 If 时电压 - 正向（Vf）: 910mV @ 30A
3. 最大直流反向电压（Vr）: 100V
4. 反向泄漏电流: 1mA @ 100V
5. 工作温度范围: -40°C ~ 150°C
6. 封装类型: TO-263AB (D²PAK, 2引线 + 接片)

设计与性能

VB30100S-E3/8W 的肖特基特性使其在正向导通时具有低压降，从而减少能量损失并提高系统的整体效率。910mV 的正向电压在30A 的负载条件下是该产品的显著特点，这意味着在大电流应用中更加高效。此外，该二极管的反向电压范围可达100V，能够满足多种电压等级的应用需求。

该二极管的反向泄漏电流非常小，仅为1mA，进一步增强了其在高电压下的稳定性和可靠性。这样的特性使其成为电源设计中不可或缺的重要元件，能够有效降低待机功耗，提升整体系统效率。

安装与封装

VB30100S-E3/8W 采用TO-263AB封装，这种表面贴装封装设计便于自动化生产，适合于高密度电路布局。此外，TO-263AB封装的引脚布局值得关注，其可以有效减少电感，提高高频应用中的性能。这对于大电流应用尤为重要，因为电感的降低有助于提高开关频率并减少开关损耗。

应用领域

由于其优越的性能和广泛的工作温度范围，VB30100S-E3/8W 在多个领域内都有潜在应用，包括但不限于：

• 开关电源: 在电源转换中起到整流作用，提升功率因数和电源效率。
• 直流-直流转换器: 作为整流组件，支持宽输入电压范围，满足不同应用的需求。
• 电池管理系统: 用于充电和放电管理，为电池提供可靠的整流路径。

温度特性

该元器件的工作温度范围从-40°C 到 150°C，使其在各种环境条件下保持良好的性能。这一特性对于工业和汽车等需在极端条件下工作的应用至关重要。即使在高温环境下，该二极管也能保持低的正向电压和小的反向泄漏电流，提高了设备的耐用性与可靠性。

总结

总的来说，VB30100S-E3/8W 是一款出色的肖特基二极管，凭借其高电流处理能力、低正向电压、优异的反向性能以及广泛的工作温度范围，能够广泛应用于现代电源设计中。无论是在高效的电源解决方案，还是在各种流行的电力电子设备中，它都展现出卓越的性能与可靠性，是电气设计师和工程师们值得信赖的选择。
