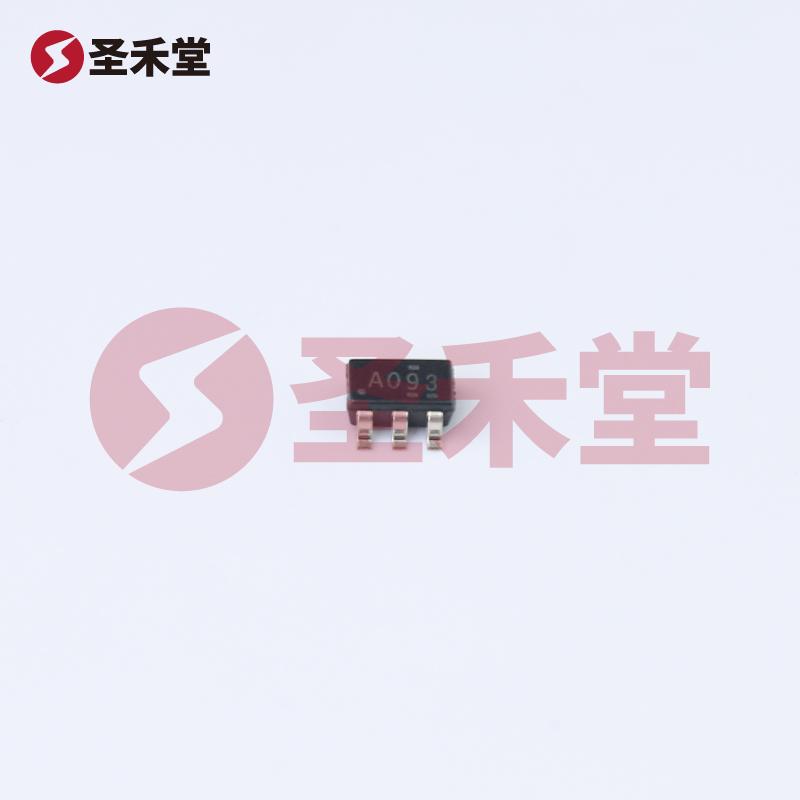

SN74AHC1G09DBVR
SN74AHC1G09DBVR参数
| 特性 | 开路漏极 | 安装类型 | 表面贴装型 |
| 逻辑电平 - 高 | 1.5V ~ 3.85V | 不同 V、最大 CL 时最大传播延迟 | 7.5ns @ 5V，50pF |
| 工作温度 | -55°C ~ 125°C | 电流 - 静态（最大值） | 1µA |
| 逻辑电平 - 低 | 0.5V ~ 1.65V | 电压 - 供电 | 2V ~ 5.5V |
| 输入数 | 2 | 逻辑类型 | 与门 |
| 电流 - 输出高、低 | -，8mA | 电路数 | 1 |
SN74AHC1G09DBVR手册
SN74AHC1G09DBVR概述
SN74AHC1G09DBVR 产品概述
一、产品简介
SN74AHC1G09DBVR 是德州仪器（Texas Instruments）推出的一款单通道开路漏极与门集成电路，属于74系列的 AHCT 系列，专为高性能数字电路设计。该器件采用 SOT-23-5 封装，具有杰出的开关性能和广泛的工作电源电压范围，适用于各种逻辑电平系统，这使其成为现代电子设计中的理想选择。
二、主要特性
逻辑类型: SN74AHC1G09DBVR 是一个与门逻辑器件，具有单通道开路漏极结构。这种结构设计使得输出端在没有负载情况下保持高阻抗，有助于在多个器件连接到同一条信号线上时防止信号干扰。
逻辑电平范围: 该器件支持广泛的逻辑电平范围：
- 高电平逻辑范围为 1.5V ~ 3.85V
- 低电平逻辑范围为 0.5V ~ 1.65V。 这意味着在低电压和高电压条件下都能够稳定工作，适应不同类型的逻辑电路。
工作电压: 器件的供电电压范围为 2V ~ 5.5V，使其在各种电源条件下运作良好。
传播延迟: 在 5V 的工作条件下，使用 50pF 的负载时，其最大传播延迟为 7.5ns，确保快速的信号传输，适合高频率电路的应用。
静态电流: 该器件的最大静态电流为 1µA，这有助于降低静态功耗，在低功耗设计中尤其重要。
输出电流: 高/低输出驱动电流为 8mA，可以支持不同负载的驱动需求。
工作温度范围: SN74AHC1G09DBVR 的工作温度范围为 -55°C 到 125°C，适合在各种环境下使用，包括极端温度所需的工业应用。

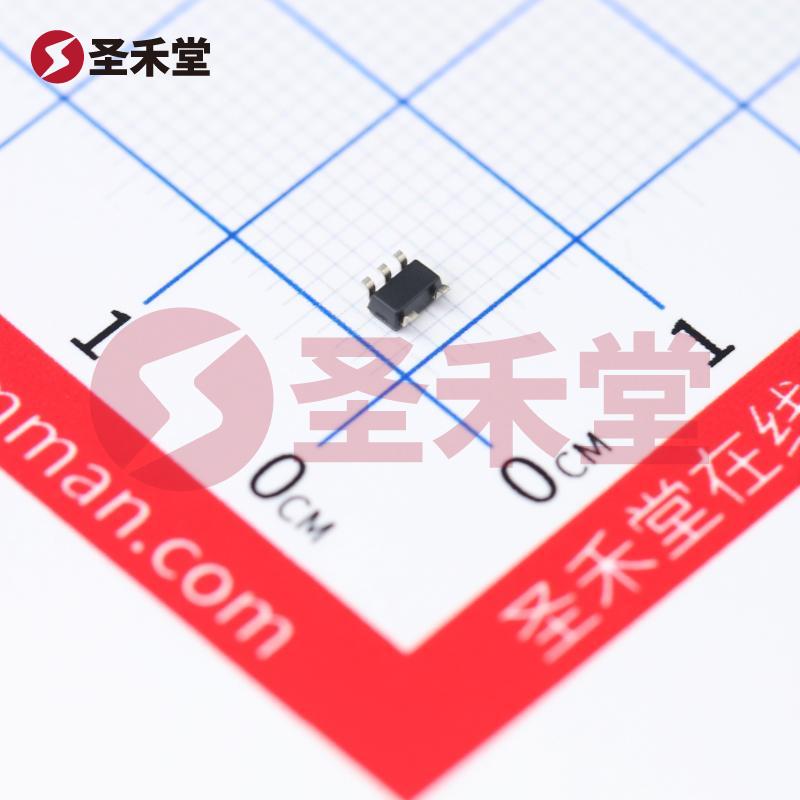

封装类型: 该元件采用 SOT-23-5 封装，尺寸小巧，适合便携式和空间受限的电子设备，方便表面贴装（SMD）工艺。
三、应用场景
SN74AHC1G09DBVR 广泛应用于各种数字电路中，适合于以下应用场景：
便携式电子设备: 由于其低功耗和小型封装，适用于各类无线设备与便携式电子产品。
汽车电子: 其宽广的工作温度范围和高可靠性使其成为汽车控制系统中的合适选择。
工业控制: 在工业自动化控制系统中，SN74AHC1G09DBVR 可用于传感器接口、信号处理和逻辑运算。
消费电子: 在家用电器和电子玩具中，作为基本的逻辑控制单元，用于实现简单的控制和信号处理。
通信设备: 适用于各种网络和通信设备，提供逻辑判断和信号转换功能。
四、总结
SN74AHC1G09DBVR 是一款高性能的单通道开路漏极与门IC，凭借其高灵活性、低功耗和快速响应特性，能满足当今电子产品对功能性、可靠性和尺寸的多重要求。无论是在消费电子、工业应用还是汽车电子领域，SN74AHC1G09DBVR 都能提供出色的性能表现，是工程师和设计师在逻辑电路设计中不可或缺的一部分。
