SN74HC594DR

SN74HC594DR 产品概述

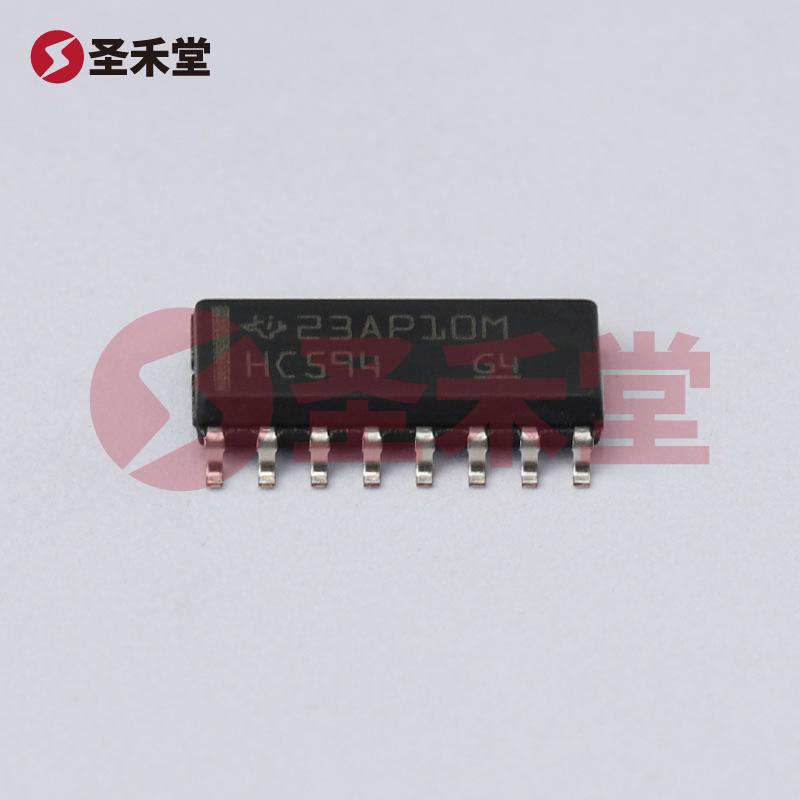

SN74HC594DR 是由德州仪器（Texas Instruments, TI）生产的一款高性能串行至并行移位寄存器。这款移位寄存器以其强大的功能和灵活性，在多种数字电路应用中扮演了重要角色。它采用了标准的16引脚SOIC封装，适合于表面贴装技术，易于集成到现代电子设备中。

主要特性

1. 逻辑类型和位数： SN74HC594DR 是一款8位的移位寄存器，能够进行串行输入和并行输出。这使得它极为适合于需要将串行数据转换为并行数据的应用场景，广泛用于数据采集、显示控制和信号处理等领域。

2. 输出类型： 该器件采用推挽式输出配置，这能够有效提高输出驱动能力，并保证快速的信号转换速度。这一特性对于高速数据传输尤其重要，确保了信号的完整性和传输效率。

3. 电源电压： SN74HC594DR 的供电电压范围为2V至6V，适应了多种逻辑电平要求，可以与低电压和高电压的系统兼容。这使得它在不同电源环境中均能稳定工作，且具有较高的灵活性。

4. 工作温度范围： 此器件的工作温度范围广泛，支持-40°C到85°C的环境温度，适应了工业、汽车和消费电子等各种应用场合。其优异的耐温性能使得SN74HC594DR能够在严苛的环境中稳定运行。

5. 便利的封装设计： 作为16-SOIC封装的器件，SN74HC594DR 适合于表面贴装，尺寸紧凑，可节省电路板空间。同时，SOIC封装还为高密度布局提供了便利，易于实现高效的PCB设计。

应用领域

SN74HC594DR 的应用场景非常广泛，尤其是在以下几个领域表现出色：

• 数据转换：将串行数据很方便地转换为并行输出，使得它能在需要实时数据处理的设备中发挥重要作用。

• LED驱动：应该能够通过并行输出控制多个LED，实现复杂的显示效果，这是其在消费电子中的重要应用之一。

• 微控制器和处理器陪伴设备：在微控制器项目中，SN74HC594DR 可以帮助扩展数字输入/输出接口，使得系统设计更加灵活。

• 接口扩展：在具有较少IO口的微处理器中，使用此移位寄存器可有效扩展输出能力，满足更多设备的连接需求。

设计优势

选择SN74HC594DR 的设计优势在于其高效的性能、安全性和广泛的应用兼容性。它的输出特性和电源灵活性，使得设计者能够在不同的电保环境下，自由选择所需的电源和系统架构。加上其坚固的温度适应性，能够满足高要求现场的使用需求。

结论

综上所述，SN74HC594DR 是一款功能强大的串行至并行移位寄存器，凭借其优异的电气特性、广泛的应用场景和便于集成的封装，成为现代数字电路设计中不可或缺的关键器件。无论是在工控、汽车还是消费电子领域，它都充当着连接与数据处理的桥梁，推动着电子技术的进步与发展。
