LM339N

LM339N 产品概述

LM339N 是一款由德州仪器（Texas Instruments）生产的高性能差分比较器，广泛应用于模拟信号的比较及处理。作为一款采用开集电极输出的比较器，LM339N 可以在多种供电条件下正常工作，适用于各种应用需求，包括工业控制、汽车电子以及消费类电子等领域。

1. 产品技术规格

LM339N 具有以下主要技术规格：

• 类型：差分比较器
• 元件数：四路独立比较器集成在一个芯片内部
• 输出类型：支持 CMOS、 MOS、开路集电极和 TTL 输出
• 供电电压：能够在 2V 到 30V（单电源）及 ±1V 到 ±15V（双电源）的条件下正常工作，兼容多种电源设计
• 输入补偿电压：最大值为 5mV @ 30V，表明其对输入信号的敏感性
• 输入偏置电流：输入偏置电流最大为 0.25µA @ 5V，适用于低功耗电路
• 输出电流：典型输出电流达到 20mA
• 静态电流：最大静态电流为 2.5mA，确保其在低功耗模式下的稳定性
• 工作温度范围：0°C 到 70°C，适合一般工业和商业应用

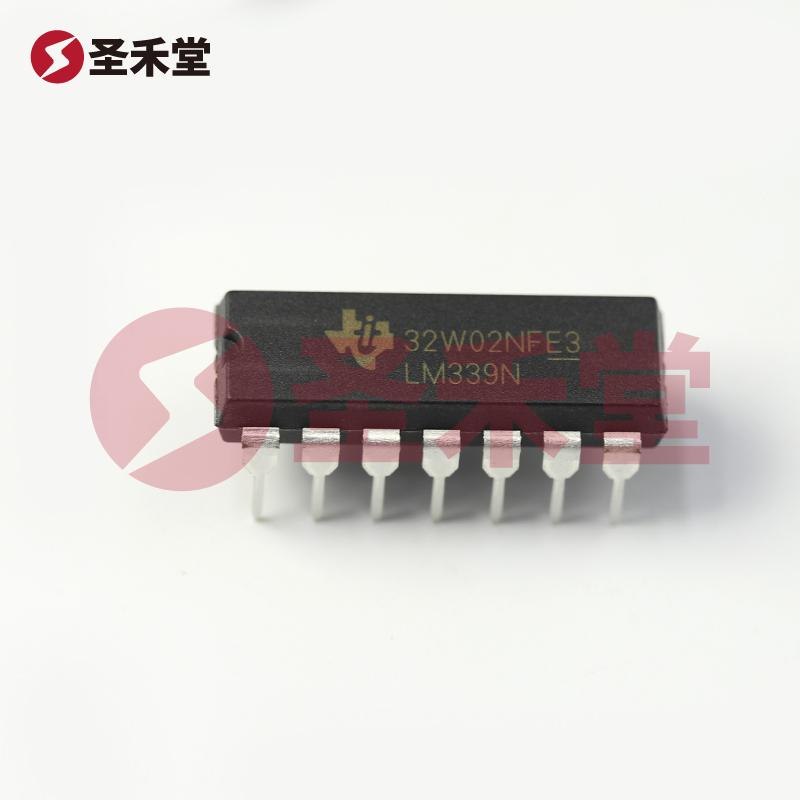

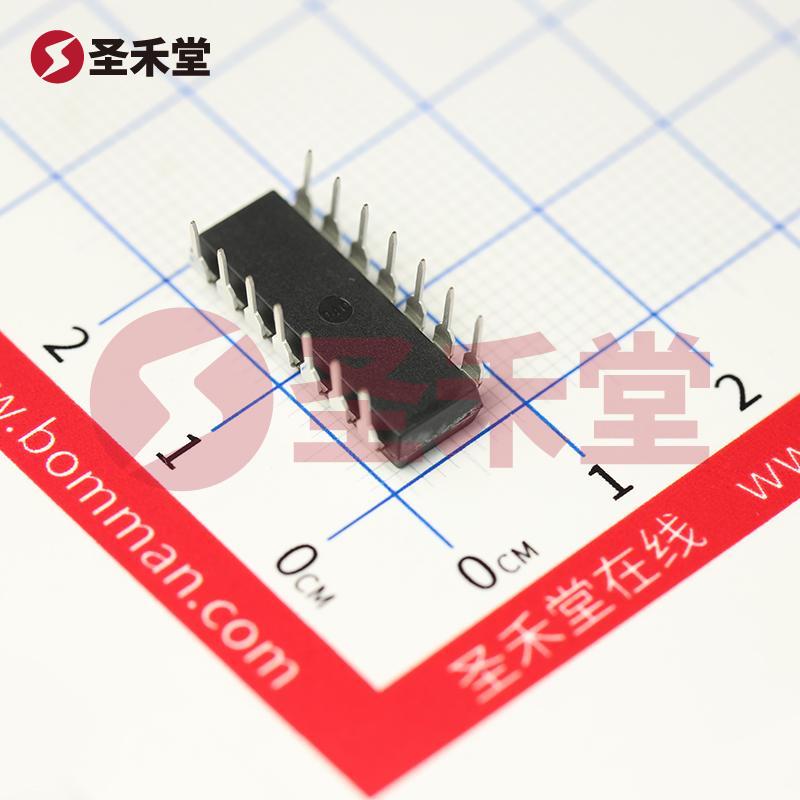

• 封装/外壳：采用通孔型的 14-DIP（0.300"，7.62mm）封装，便于在电路板上安装

2. 应用领域

LM339N 比较器因其灵活的供电选择及高输入灵敏度，广泛应用于众多场合。以下是一些典型应用案例：

• 电压监控：在电池供电或电源管理系统中，用于监测电压变化，当电压超过设定阈值时发出警报。
• 过压和欠压保护：用于保护电路中敏感元件，确保其在安全范围内运行。
• 信号调理：在传感器信号的处理环节，使用 LM339N 对模拟信号进行比较，以实现信号的数字化处理。
• PWM 控制：在脉宽调制（PWM）控制应用中，比较输入信号与参考电压，以产生适当的控制信号进行输出。
• 振荡器与定时器：可作为振荡器电路中的比较器，生成精确的定时信号。

3. 性能优势

LM339N 的设计考虑了优越的性能，不仅具备高准确度的比较能力，还能够在低功耗状态下高效工作。其开路集电极输出方式使得它具有良好的兼容性，可以与各种 TTL 和 CMOS 逻辑电路无缝连接。此外，LM339N 的多路设计（四路比较器）进一步提高了系统的集成度，节省了 PCB 空间和成本。

4. 使用建议

在设计电路时，应注意 LM339N 的引脚连接和电源电压要求。确保输入信号在可接受范围内，以避免影响比较结果。同时，由于其开路集电极输出特性，建议在需要使用时与上拉电阻配合使用，以便输出产生有效的高电平信号。

5. 结论

LM339N 是一款高性能差分比较器，凭借其灵活的工作电压范围、优良的输入特性和开路集电极输出，成为众多应用中的理想选择。它的低功耗特性使得其在现代电子产品中占据了一席之地，尤其是在设计需要精确电压比较和监测的场合。对于电子工程师而言，LM339N 是一种可靠的组件，能够为设计提供强大的支持和保证。
