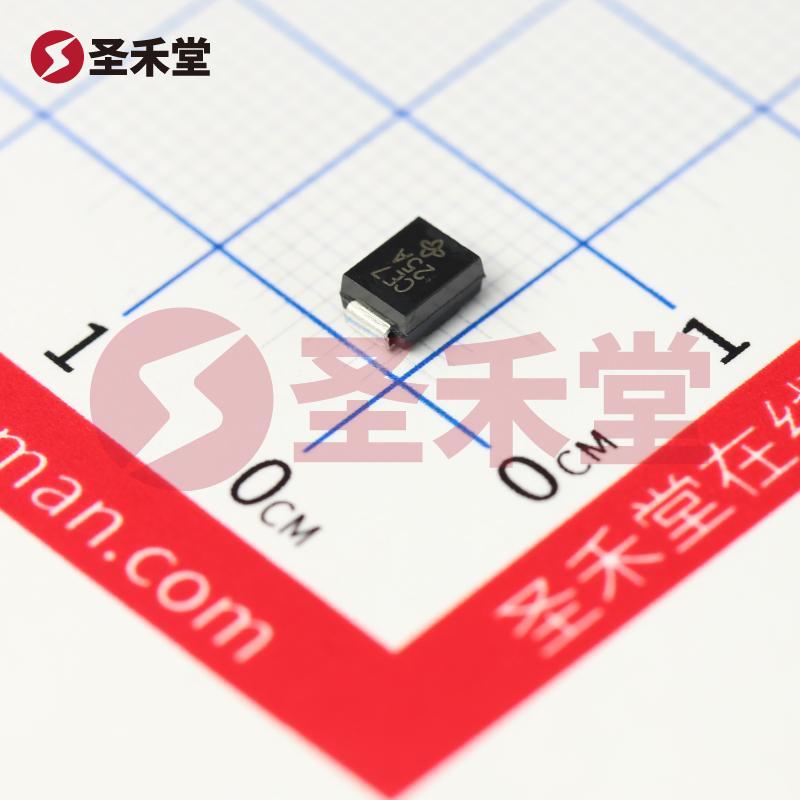

SM6T30CA-E3/52

SM6T30CA-E3/52 是一款由 VISHAY（威世）生产的双向齐纳瞬态抑制二极管（TVS 二极管），其设计旨在提供强大的过电压保护，能够有效保护敏感电子器件免受瞬态电压暴涨的影响。以下是该产品的详细概述。

产品特性

1. 类型与结构

   • 设备类型：双向瞬态电压抑制二极管，适用于保护直流和交流电路。

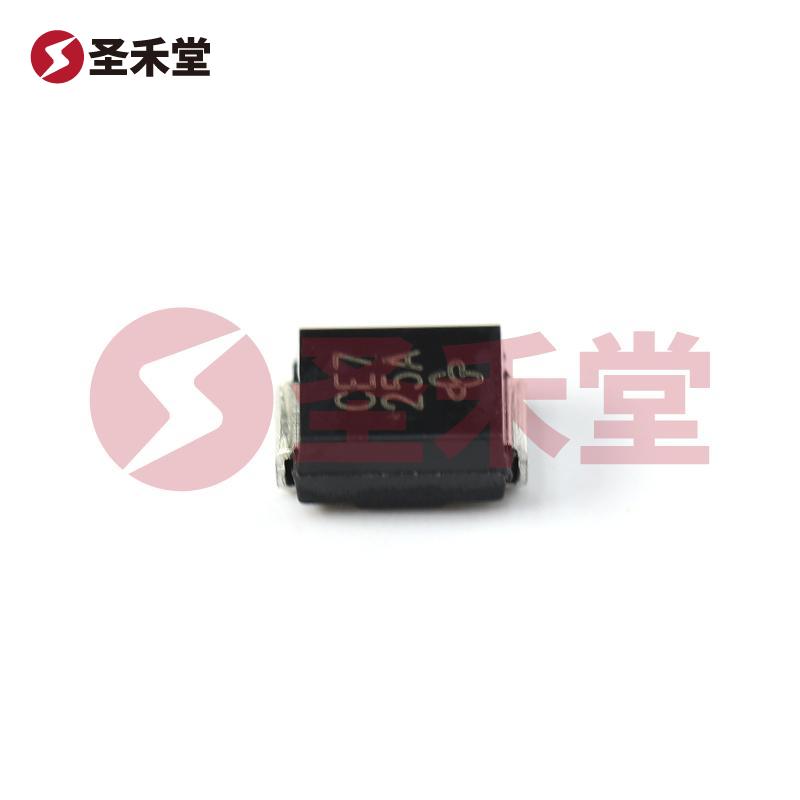

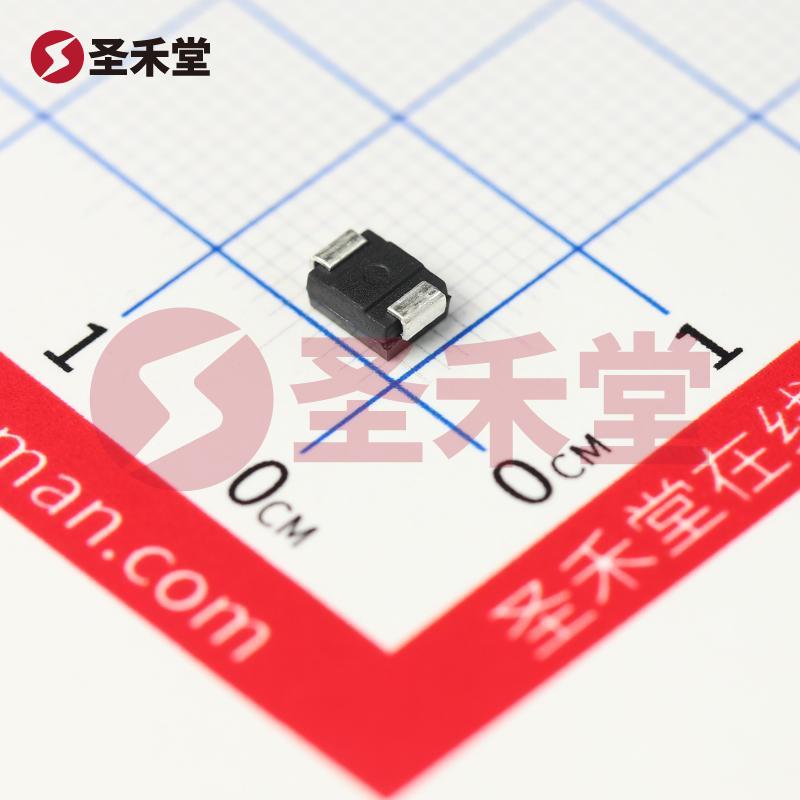

   • 封装形式：SMBJ（DO-214AA），是一种表面贴装型封装，便于在现代电子设备的紧凑空间内进行安装。

2. 电气参数

   • 反向断态电压（Vr）：典型值为 25.6V，这意味着在常规工作状态下，该器件能够成功对 25.6V 的反向电压进行承受。
   • 击穿电压（VBR）：最小值为 28.5V，一旦电压超过这个值，二极管将进入击穿状态，以防止更高电压对其他组件造成损害。
   • 电压箝位（VC）：在不同的峰值脉冲电流（Ipp）下，器件最多能够限制电压至 41.5V。这为电路提供了一定的安全边际，完全符合过电压保护的设计需求。

3. 功率与电流

   • 峰值脉冲功率：最高可达 600W，确保设备能够承受大能量的瞬态事件。
   • 峰值脉冲电流（Ipp）：对于 10/1000µs 的脉冲，该器件的最大承载电流为 14.5A，适合多个高电流脉冲保护的应用。

4. 工作温度

   • 此器件能够在寛广的工作温度范围内操作，从 -65°C 到 150°C 的温度范围使其适用于极端工作环境，符合高可靠性的要求。

应用领域

SM6T30CA-E3/52 广泛应用于各种电子设备和电路保护领域，例如：

• 消费电子产品：如手机、平板电脑和笔记本电脑等设备，保护内部电路免受静电放电（ESD）、雷击过电压等短时高压影响。
• 通信设备：在无线和有线通信基站、网络设备中，提供基于半导体的过电压保护。
• 工业设备：用于工业自动化系统，保护传感器、PLC（可编程逻辑控制器）和执行器等关键组件。
• 汽车电子：随着汽车电子设备的日益普及，该二极管也可用于高电压和高功率的汽车电子系统的过电压防护。

结论

VISHAY 的 SM6T30CA-E3/52 双向瞬态抑制二极管凭借其出色的电气性能，广泛的应用范围，以及适应严苛环境的能力，成为许多电子设计中不可或缺的保护组件。其紧凑的 SMB 封装形式和多样的工作条件选择，使其能够在现代新兴电子产品中有效发挥作用，确保系统的稳定性与可靠性。对于设计人员而言，这种高效能的保护器件是实现安全与高效电路设计的理想解决方案。
