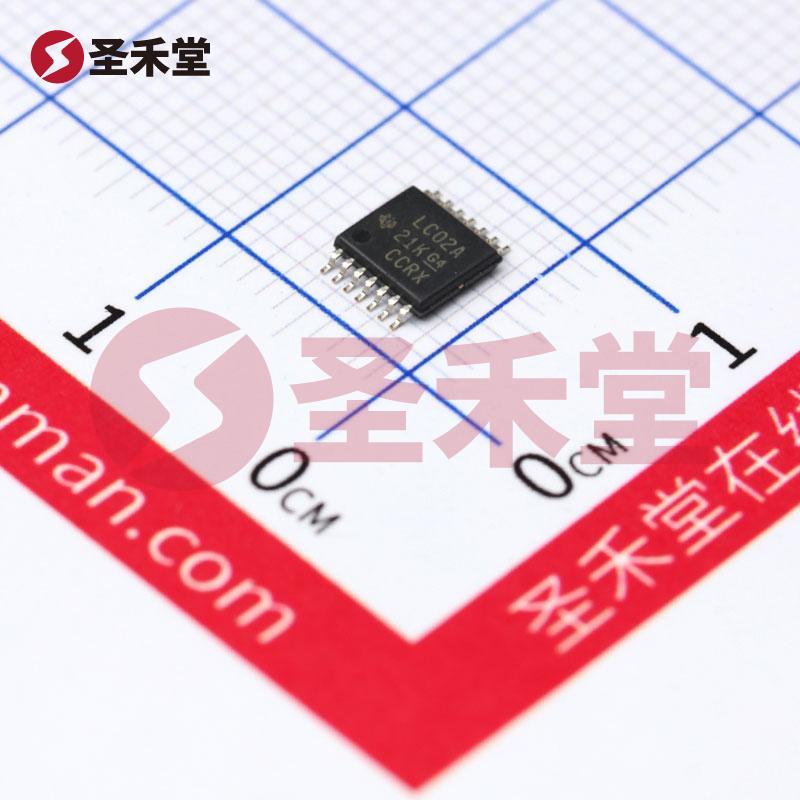

SN74LVC02APWR 产品实物图片
SN74LVC02APWR 产品实物图片
商品图片1

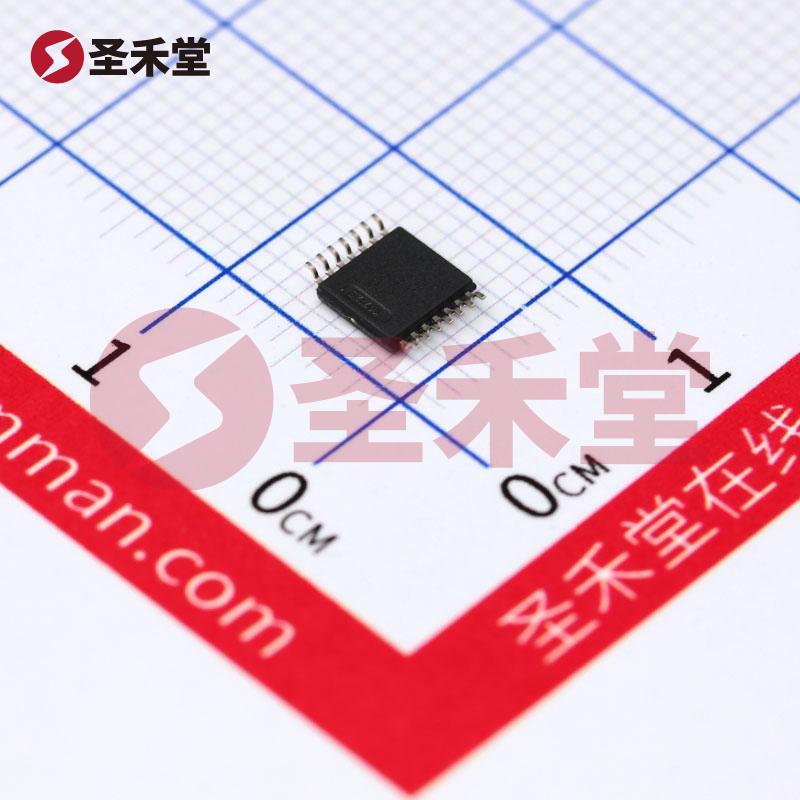

商品图片2

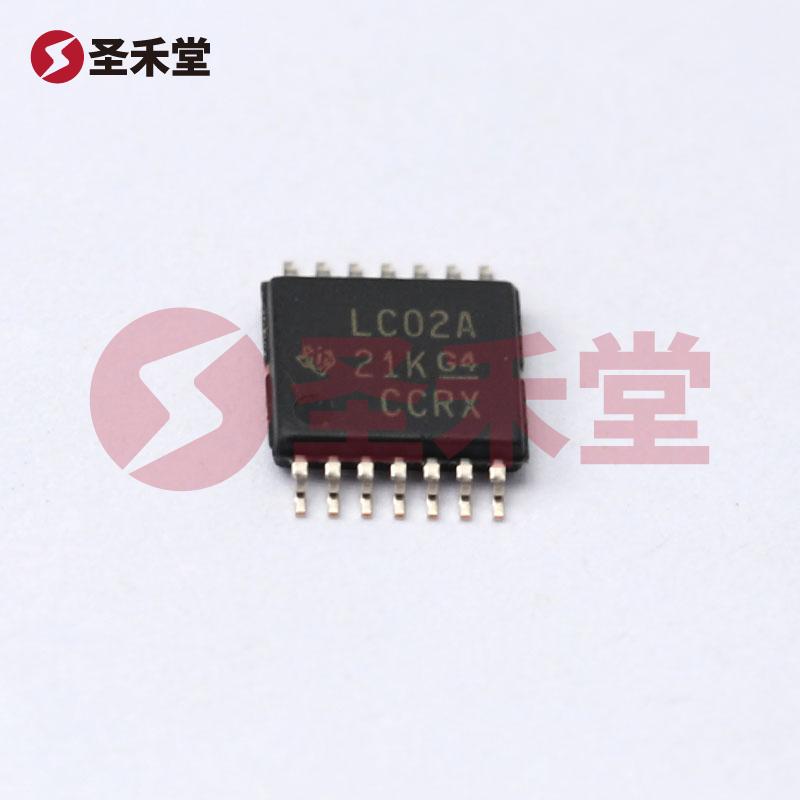

商品图片3
注:图像仅供参考,请参阅产品规格

SN74LVC02APWR

商品编码: BM0041822884
品牌 :
TI(德州仪器)
封装 :
14-TSSOP
包装 :
编带
重量 :
0.204g
描述 :
或非门-IC-4-通道-14-TSSOP
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
0.981
按整 :
圆盘(1圆盘有2000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.981
--
100+
¥0.653
--
1000+
¥0.594
--
2000+
¥0.54
--
20000+
产品参数
产品手册
产品概述

SN74LVC02APWR参数

安装类型表面贴装型逻辑电平 - 高1.7V ~ 2V
不同 V、最大 CL 时最大传播延迟4.2ns @ 3.3V,50pF工作温度-40°C ~ 125°C
电流 - 静态(最大值)1µA逻辑电平 - 低0.7V ~ 0.8V
电压 - 供电1.65V ~ 3.6V输入数2
逻辑类型或非门电流 - 输出高、低24mA,24mA
电路数4

SN74LVC02APWR手册

empty-page
无数据

SN74LVC02APWR概述

产品概述:SN74LVC02APWR

产品名称: SN74LVC02APWR

产品类别: 数字集成电路

逻辑功能: 或非门(NOR Gate)

封装类型: 14-TSSOP(薄型小外形封装)

制造商: 德州仪器(Texas Instruments)

一、概述

SN74LVC02APWR 是一款高性能的 4 通道或非门集成电路 (IC),专为低电压高频应用而设计。该 IC 具有极低功耗和高速操作能力,非常适合于各种数字电路和系统,包括便携式电子设备、通信设备和工业控制系统等。其宽电压范围、出色的输入和输出特性,使其成为现代数字逻辑设计中的一个重要组成部分。

二、主要特性

  1. 逻辑功能
    SN74LVC02APWR 包含四个独立的或非门(NOR Gate),每个门都可以接受两个输入信号,从而实现逻辑运算。

  2. 供电电压范围
    该 IC 的供电电压范围为 1.65V 至 3.6V,这一设计确保了其在低电压条件下的稳定性和高效性,使其能够应用于现代低功耗电子设备中。

  3. 输入逻辑电平

    • 逻辑电平高:1.7V ~ 2V
    • 逻辑电平低:0.7V ~ 0.8V
      这一输入逻辑电平范围使得 IC 能够在不同的工作条件下正常运行,充分满足各种逻辑电路的需求。
  4. 最大传播延迟
    在 3.3V 供电电压和 50pF 的负载条件下,SN74LVC02APWR 的最大传播延迟为 4.2ns。这一快速反应特性使其适用于高频应用,如高速数据处理和通信系统。

  5. 电流特性

    • 静态电流(最大值):1µA
    • 输出电流(高、低):24mA
      低静态电流特性有助于延长电池供电设备的使用时间,而输出电流能力则保证了与其他逻辑电路和负载的良好兼容性。
  6. 工作温度范围
    SN74LVC02APWR 设计为在 -40°C 到 125°C 的广泛温度范围内稳定工作,适用于严苛环境和高温应用。

三、应用领域

SN74LVC02APWR 因其优良的电气性能和广泛的工作电压范围,适用于以下领域:

  • 便携式电子设备:如智能手机、平板电脑等,这些设备要求低功耗和高性能。
  • 工业控制:可用于工业自动化设备中的控制逻辑。
  • 通讯系统:适用于无线通讯设备和网络设备,以处理高速数据传输。
  • 消费电子:如家用电器、智能设备等,提供灵活的逻辑解决方案。

四、总结

作为一款全面兼具性能和可靠性的 4 通道或非门集成电路,SN74LVC02APWR 凭借其出色的电气特性、宽工作电压范围、高速操作能力和低功耗特性,成为众多数字电路设计中的优选元件。无论是在工业、通信还是便携式设备的应用中,SN74LVC02APWR 均能够提供稳定、可靠的逻辑功能,助力现代电子产品的性能提升。
