FDD8880

FDD8880 产品概述

1. 产品简介

FDD8880 是一款高性能的 N 通道 MOSFET，隶属于 ON Semiconductor（安森美）品牌，具有优秀的电气特性和稳定的工作性能。该器件广泛应用于电源管理、开关电源、DC-DC转换器以及高效能的电机驱动等领域。

2. 关键参数

• FET 类型：N 通道
• 技术：MOSFET（金属氧化物半导体场效应管）
• 漏源电压（Vdss）：最高可达 30V，适合于低电压应用且具有较好的耐压能力。
• 电流能力：
  • 连续漏极电流（Id）：在环境温度 25°C 时，最大可承载 13A，而在晶体管盒内的温度控制下可承受高达 58A，显示出其在高负载条件下出色的性能。
• 驱动电压：适用于 4.5V 和 10V 的栅极驱动电压，能够满足不同应用场景下的需求。
• 导通电阻（Rds(on)）：在不同 Id 和 Vgs 条件下，最大导通电阻为 9 毫欧（@ 10V, 35A），确保低功耗和高效的导通能力。
• 阈值电压（Vgs(th)）：最大 2.5V（@ 250µA），保证了在较低的控制电压下也能快速栅极开启。
• 栅极电荷（Qg）：最大 31nC（@ 10V），提供了快速开关能力。

3. 物理特性

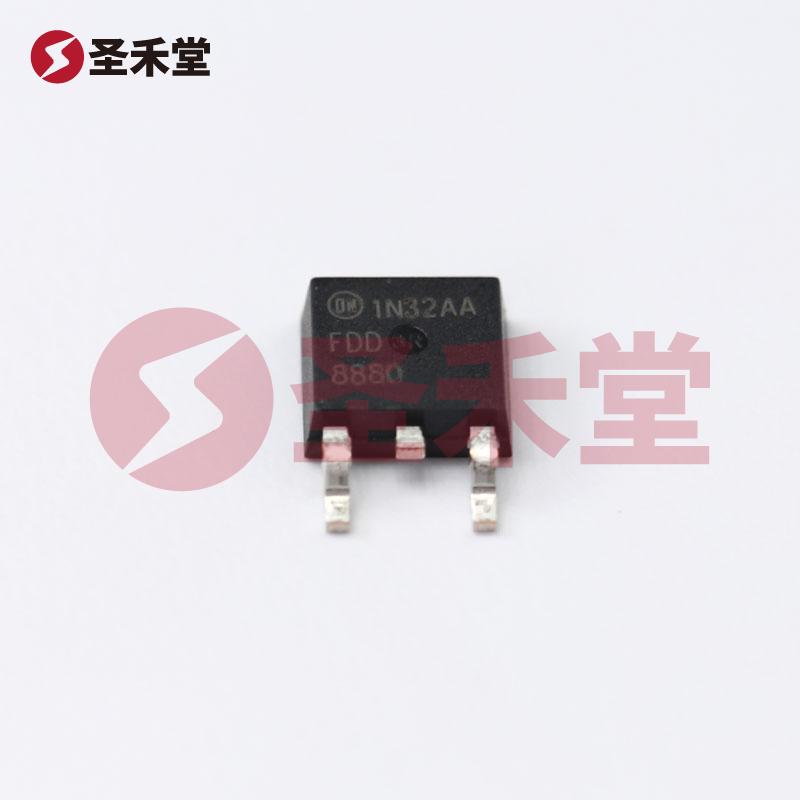

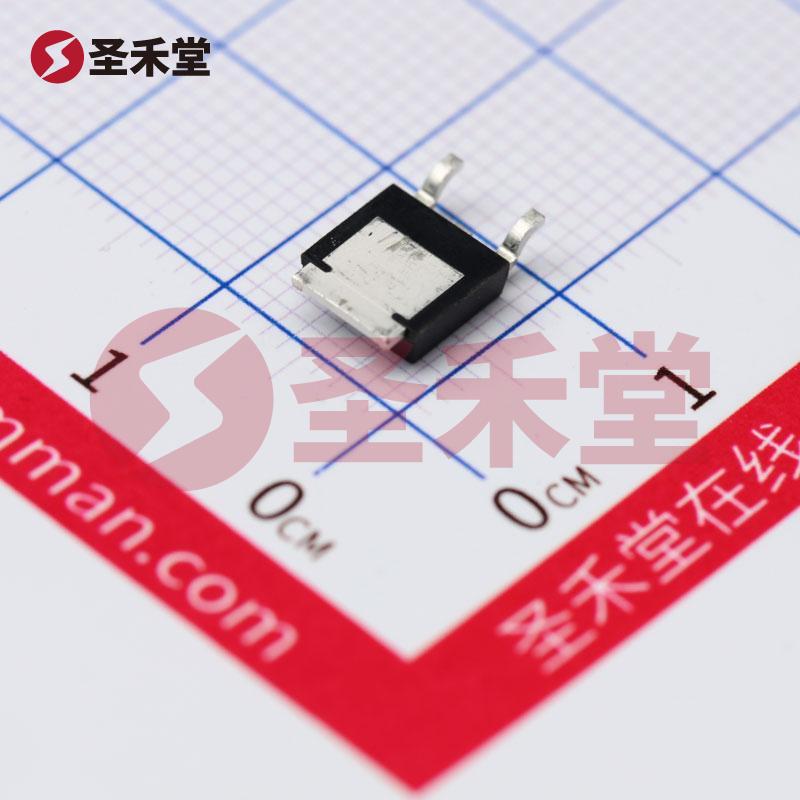

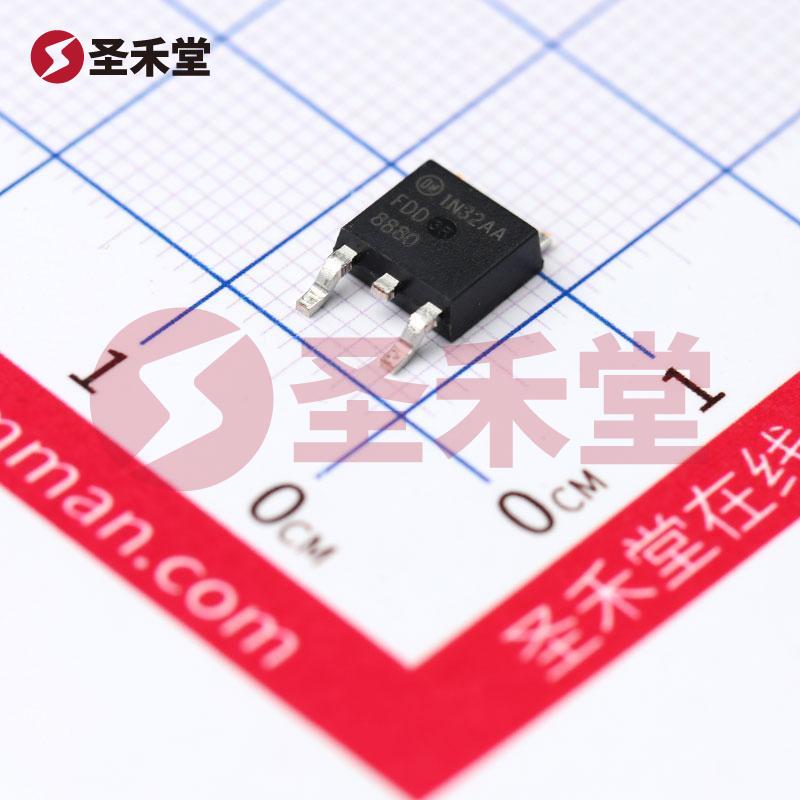

• 封装类型：TO-252AA（又称 DPAK），为表面贴装型封装，适合于自动化生产及小型化设计。
• 封装外壳：TO-252-3，DPak（2 引线 + 接片），SC-63，满足多种安装需求。
• 功率耗散：最大功耗为 55W（DPAK封装），能够承受高热负荷，适合高功率应用。
• 工作温度范围：从 -55°C 到 175°C，极大地增强了其在恶劣环境下的适应能力。

4. 应用场景

FDD8880 具备强大的性能特性，广泛适用于多个领域：

• 电源管理：可以用于开关电源、电源分配，以及其他形式的电源转换应用。
• 电机驱动：在电动机控制、电动车辆和工业自动化中担当重要角色。
• DC-DC 转换器：适合用于高效的电源转换系统，满足现代电子产品对于高效率和高密度的需求。
• 电池管理系统：在可充电电池的管理与控制中也能够发挥其特有的优势。

5. 性能优势

FDD8880 显著的优势体现在以下几个方面：

• 低导通电阻：降低了导通损耗，提升了整体效率，尤其适合高频应用。
• 高功率处理能力：在高负载条件下依然能保持稳定的工作表现，适合严苛的应用环境。
• 宽工作温度范围：能够在极端温度下稳定工作，为设计者提供了更大的设计灵活性。
• 优异的开关特性：具有较低的栅极电荷和快速的导通/关断能力，适应高级能效需求。

6. 结论

FDD8880 是一款高效、可靠的 N 通道 MOSFET，专为不断提升电源性能和效率而设计。无论是在消费电子、工业应用，还是在电动车辆和可再生能源领域，FDD8880 都能够提供出色的性能表现，成为电源管理和电机驱动的理想选择。其卓越的参数和广泛的适用场景，使其在市场中占据一席之地，是设计工程师的首选器件之一。
