产品概述：1N4148W_R1_00101 开关二极管

概述

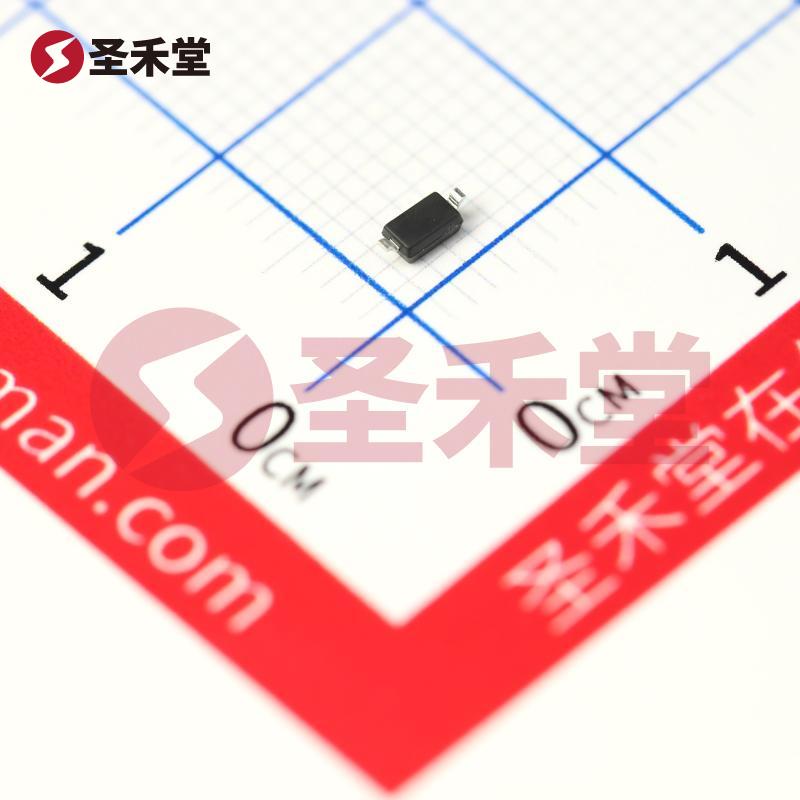

1N4148W_R1_00101 是一种高性能开关二极管，由PANJIT（强茂）制造，采用SOD-123封装，设计用于快速开关应用。它广泛应用于电子设备的信号整流、开关电路和各种数字电路中，是现代电子设计中不可或缺的基础元件之一。

主要特点

• 快速开关速度：1N4148W具有较快的反向恢复时间，适合高频开关应用。其开关速度通常在数十纳秒的范围内，确保信号在传输过程中保持高保真度。
• 小型封装：使用SOD-123封装，这种封装小巧且具有良好的热性能，适合空间受限的设计。SOD-123封装的尺寸为2.6mm x 1.1mm，能够提高PCB的设计灵活性。
• 高耐压能力：该二极管具有较高的峰值反向电压，通常可达到75V。这使得它在多种应用场合下都能稳定工作，特别是在需要耐电压冲击的环境中。
• 优良的逆向电流特性：1N4148W在给定的反向电压下，具有很低的逆向漏电流，这确保了元件在工作状态下的能效与可靠性。
• 广泛的工作温度范围：其工作温度范围从-55°C到+125°C，适应各种严苛的操作环境。

电气特性

• 反向电压（VR）：75V
• 正向电流（IF）：1A（在短时间脉冲加载情况下，可大于1A）
• 正向电压（VF）：约0.7V（在1A时）
• 反向恢复时间（trr）：约4ns，满足高速开关要求

应用场景

1N4148W_R1_00101广泛应用于以下领域：

1. 信号整流：在混合信号电路中作为信号整流器使用，确保信号的完整性。
2. 逻辑电路：在数字电路中充当开关，控制信号通道，保障快速信息传递。
3. 脉冲电路：在高频率脉冲电路中应用，提供快速的开关性能。
4. 高频信号处理：用于射频电路及无线通信设备，支持复杂信号的调制与解调。
5. 电源管理：在电源模块内，用于反向保护和电流限制，保障设备安全。

安装与使用

在实际应用中，1N4148W必需遵循正确的焊接工艺，以确保其最佳性能。设计师需考虑元器件的散热设计，确保其在高负载条件下正常工作。同时，由于其小巧的封装，建议使用自动化贴片设备进行组装，以提高生产效率与焊接一致性。

总结

1N4148W_R1_00101是一个性能卓越、应用广泛的开关二极管。在现代电子设计中，由于其小型封装、高效能和可靠性，它已成为许多应用的优选器件。无论是低功耗的便携设备还是复杂的通信系统，1N4148W都能提供稳定、有效的支持，助力设计师开发出功能强大且灵活的电子产品。
