SMMBT3906LT1G

SMMBT3906LT1G 产品概述

概要

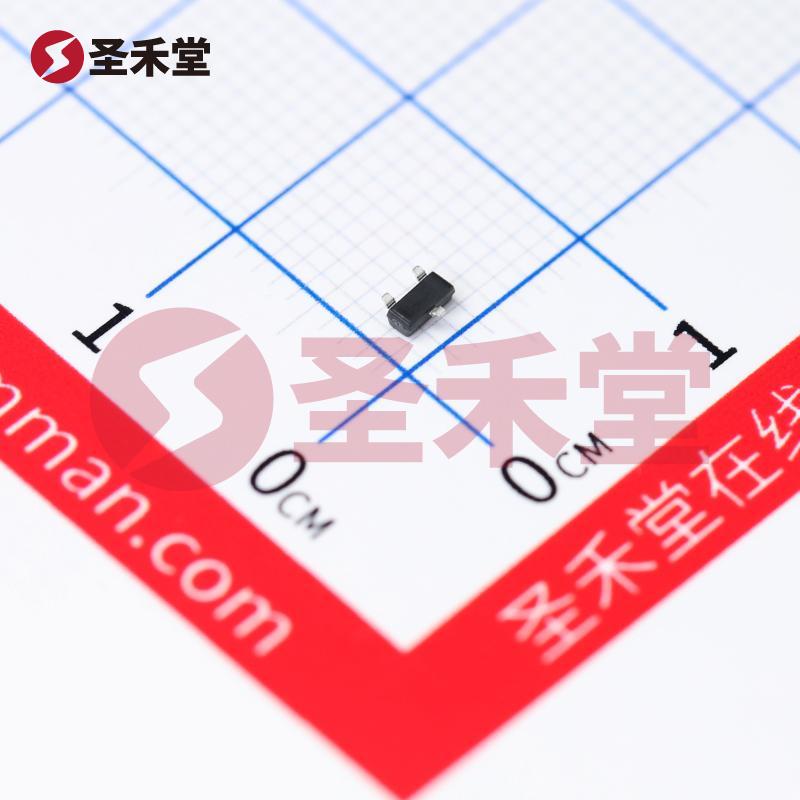

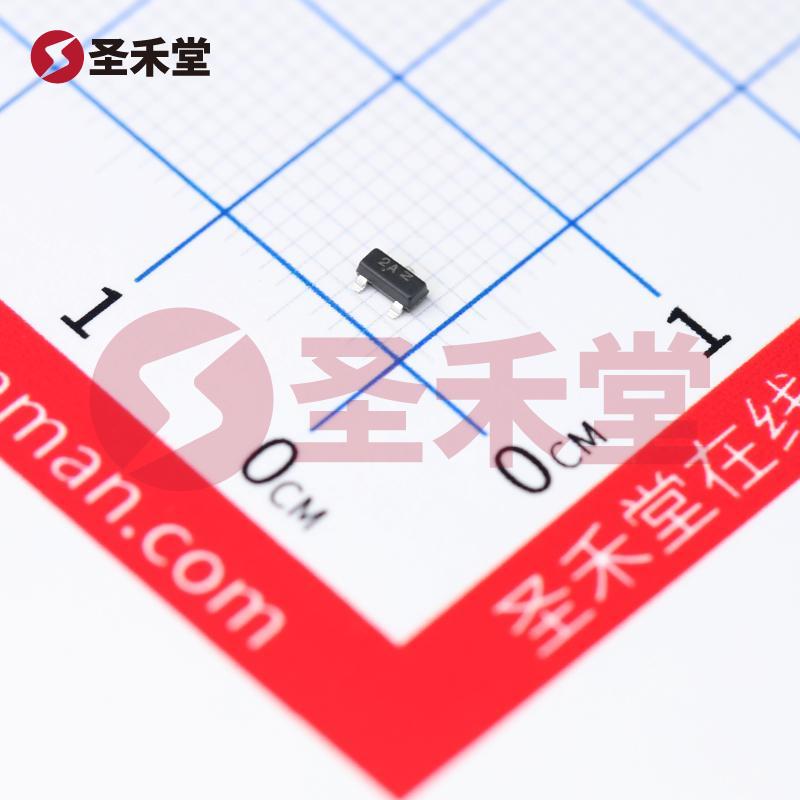

SMMBT3906LT1G是一款由ON Semiconductor（安森美）公司生产的PNP型双极晶体管，其设计用于多种电子应用，特别适合于信号放大、开关电路及线性电路中。该型号在电子行业中享有良好的声誉，主要得益于其稳定的性能和宽广的工作温度范围。作为一种表面贴装型元器件，其尺寸小巧，适用于高密度的电路板设计。

基础参数与特性

• 类型: PNP
• 集电极电流 (Ic): 最大200mA
• 集射极击穿电压 (Vceo): 最大40V
• 饱和压降 (Vce(sat)): 在5mA和50mA的集电极电流下，最大值为400mV。
• 直流电流增益 (hFE): 在10mA电流和1V电压下，最小增益为100。这意味着在输入电流较小的情况下，能获得较大的输出电流，适合于信号放大应用。
• 功率传输: 最大功率为300mW，适用于中小功率的电子设备。
• 频率特性: 跃迁频率高达250MHz，允许在高频应用中有效工作。
• 工作温度范围: -55°C至150°C，确保在严苛环境下也能稳定运行。
• 封装类型: 采用SOT-23-3（TO-236）封装，便于表面贴装（SMD），非常适合现代的自动化生产线。

应用场景

SMMBT3906LT1G晶体管的应用场景非常广泛：

1. 音频放大器: 利用其优秀的增益特性，可以有效放大音频信号。
2. 开关电路: 在数字电路中保持开关状态的转换，其快速响应时间使得在开/关操作中表现更佳。
3. 信号调理: 在传感器输出信号的调节与放大中，可以提高信号的清晰度与稳定性。
4. 电源管理: 在电源电路中用作稳压器或电源开关，为设备提供所需的电流输出。
5. 消费电子产品: 广泛应用于手机、家用电器等消费类电子产品中，作为小功率开关元素。

性能优势

1. 高效能与小型化设计: SOT-23-3封装使得该晶体管能够在小型化设计中发挥作用，降低整体电路板面积，提高设备的便携性。
2. 宽广的电压和电流范围: 适应不同的应用需求，能够处理多种信号与电源条件。
3. 高度稳定性: 具备良好的耐温性和电气性能，即使在极端环境条件下，仍能保持高效运行。
4. 知名品牌保障: 作为ON Semiconductor的产品，质量与服务有保障。

结论

SMMBT3906LT1G晶体管是一款性能强大且高度可靠的PNP型双极晶体管，适合于各种电子应用。无论是在信号放大、开关控制还是电源管理中，其出色的工作参数和稳定性都使其成为电子工程师和设计师的理想选择。由于其小巧的尺寸和低功耗特性，SMMBT3906LT1G特别适合于现代消费电子产品的开发，能够有效满足市场对高性能小型元器件的需求。
