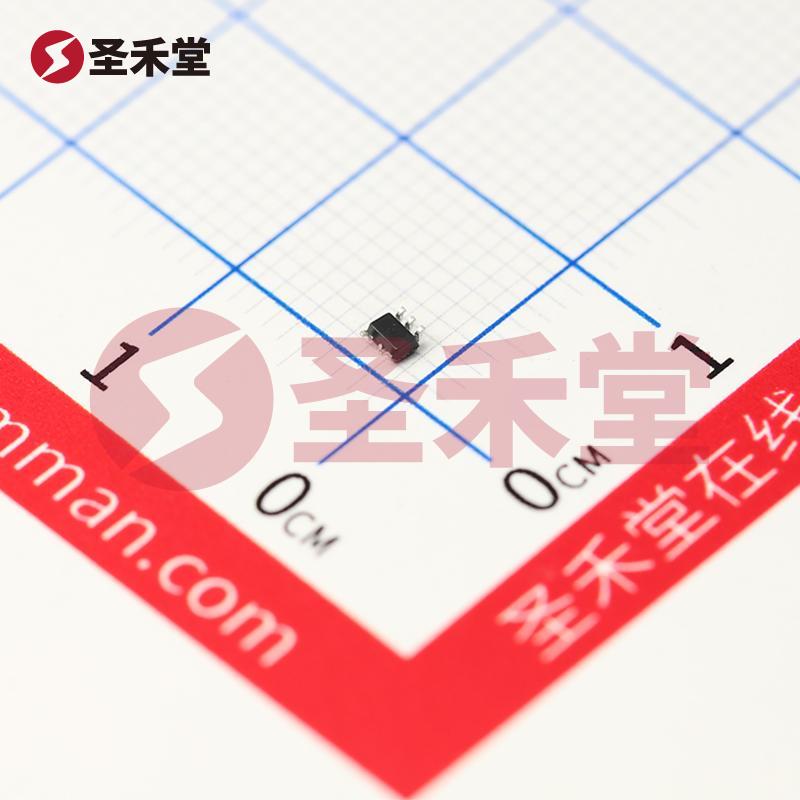

SN74LVC1G02DCKR
SN74LVC1G02DCKR参数
| 安装类型 | 表面贴装型 | 逻辑电平 - 高 | 1.7V ~ 2V |
| 不同 V、最大 CL 时最大传播延迟 | 4.5ns @ 5V，50pF | 工作温度 | -40°C ~ 125°C |
| 电流 - 静态（最大值） | 10µA | 逻辑电平 - 低 | 0.7V ~ 0.8V |
| 电压 - 供电 | 1.65V ~ 5.5V | 输入数 | 2 |
| 逻辑类型 | 或非门 | 电流 - 输出高、低 | 32mA，32mA |
| 电路数 | 1 |
SN74LVC1G02DCKR手册
SN74LVC1G02DCKR概述
产品概述：SN74LVC1G02DCKR
SN74LVC1G02DCKR 是德州仪器（Texas Instruments）推出的一款高性能、单通道或非门逻辑集成电路（IC），专为现代数字电路设计而优化。本产品的设计特别适用于需要高速度和低功耗的应用场景，兼具广泛的电源电压范围和良好的工作温度特性，使其在多种电子设备中具有极大的灵活性。
核心特色
高速性能： SN74LVC1G02DCKR 能够在提供 5V 的供电电压下，以最快可达 4.5 纳秒的传播延迟工作，适合对速度有较高要求的应用，如高速数据通信和数字信号处理。这一特性使其适合用于需要快速逻辑决策的系统，例如FPGA或微处理器的接口电路。
宽电源电压范围： 该 IC 支持的电压范围为 1.65V 至 5.5V，这使得 SN74LVC1G02DCKR 可以灵活地应用于不同要求的电压下，适应多种电源工作环境。此外，输入的逻辑电平高和低分别为 1.7V 至 2V 和 0.7V 至 0.8V，确保了在标准 TTL 逻辑和低压 CMOS 系统中良好的兼容性。
低功耗设计： SN74LVC1G02DCKR 的静态电流最大值为 10µA，这一特性使其在待机状态下消耗的功耗极小，非常适合便携式和电池供电的设备。这对于需要长续航的应用场景尤为重要，如手持设备和无线传感器网络。
温度适用性： 该 IC 的工作温度范围为 -40°C 至 125°C，使得它能够在极端环境条件下稳定工作，无论是在高温或低温环境中，均能保持良好的性能。这种耐候性使其成为汽车电子及工业控制应用的理想选择。
封装与安装设计： SN74LVC1G02DCKR 采用 SC-70-5 表面贴装型封装，极小的尺寸使其能够节省电路板空间，适合于现代紧凑型设计。此外，采纳表面贴装技术（SMT）意味着在PCB布局中不需过多的空间，便于自动化生产。
输出驱动能力： 该 IC 在输出端能提供高达 32mA 的电流，满足高驾驶能力的需求，对外部负载的驱动更为稳定。这一特性确保它在复杂的电路设计中仍能高效工作，并能轻松驱动LED等负载。
应用场景
SN74LVC1G02DCKR 的广泛应用包括但不限于：
- 消费电子：在电视、音响等设备中作为控制信号的逻辑部分。
- 汽车电子：用于汽车控制系统，因其工作温度范围和低功耗特性，适合汽车电控单元。
- 通信设备：在无线通讯和网络设备中承担信号的逻辑处理。
- 工业控制：适用于各种工业自动化系统，确保在恶劣环境下的稳定运行。
结论
凭借高速、低功耗和广泛的工作温度范围，SN74LVC1G02DCKR 是一个理想的选择，能够满足各类现代电子应用的需求。无论是在设计创新的消费电子产品，还是在确保可靠性的工业控制系统中，该 IC 都能发挥出色的性能，为设计工程师提供强大的逻辑处理能力。
