SMBJ13A-TR

产品概述：SMBJ13A-TR

产品简介

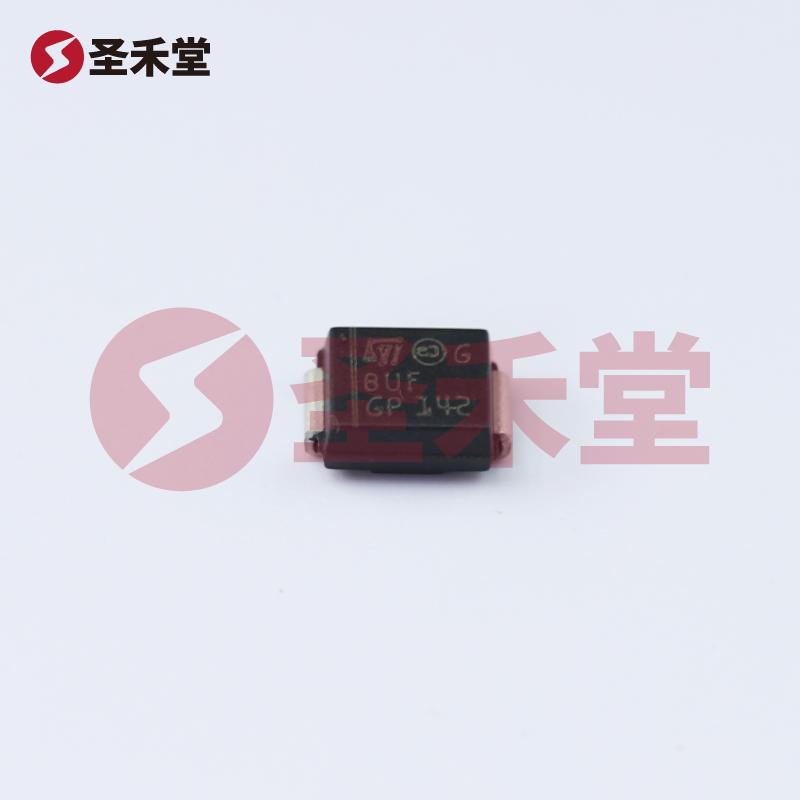

SMBJ13A-TR是一款高性能的齐纳二极管，专为静电放电（ESD）和瞬态电压抑制（TVS）应用而设计。其在宽广的工作温度范围内可提供稳健的保护，适用于各种电源和信号线的防护。该器件由意法半导体（STMicroelectronics）制造，采用SMB（DO-214AA）封装，方便表面贴装，适合现代电子产品的紧凑设计需求。

关键参数

1. 电压特性

   • 反向断态电压（VR）：13V（典型值），可在电路中为其他元件提供安全的工作电压。
   • 击穿电压（VBR）：最小值达到14.4V，确保在突发情况下迅速进入保护状态。
   • 箝位电压（Vclamp）：在峰值脉冲电流（Ipp）情况下，可承受最高21.5V，防止电压超出安全范围。

2. 脉冲电流承受能力

   • 峰值脉冲电流（Ipp）：在10/1000μs脉冲宽度条件下，最大可承受29A，显示出其出色的抗浪涌能力。
   • 峰值功率（Ppk）：在瞬态状态时的可承受功率高达600W，确保能够有效抑制任何瞬态过电压事件。

3. 工作环境

   • 温度范围：该器件的工作温度范围从-55°C到150°C，保证其在极端环境下的稳定性和可靠性。

4. 封装和安装

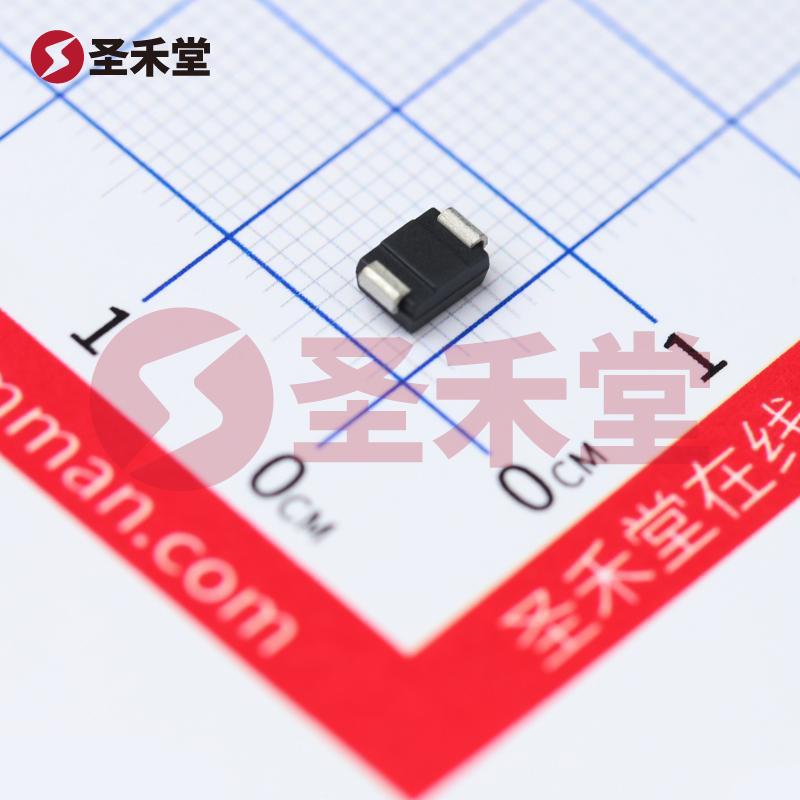

   • 封装类型：SMB（DO-214AA），具有小尺寸和优良的热性能，适合高密度电路板设计。
   • 安装方式：表面贴装（SMD），兼容现代自动化生产线，提升生产效率与一致性。

应用场景

SMBJ13A-TR广泛应用于电子设备的过压保护和静电保护。典型的应用场景包括但不限于：

• 消费电子产品：如手机、平板电脑和家用电器等，为敏感电子元件提供可靠的保护。
• 汽车电子：在车载电子设备中防止电压瞬变，提高车载系统的安全性。
• 通信设备：对信号线提供防护，保证数据传输的稳定性和可靠性。
• 工业设备：在各种工业控制系统中保护电路不受瞬态过电压的影响。

产品优势

• 高阵利和低漏电流：齐纳效应的快速响应能力能够在瞬态电压出现时迅速切换，保护下游电路。
• 宽工作温度范围：适应多种工作环境，提供长期稳定的性能，极大地降低了元件失效的风险。
• 易于集成：表面贴装设计使得SMBJ13A-TR适用于自动化生产，并且不会占用大量空间，满足紧凑设计需求。

总结

综上所述，SMBJ13A-TR是一款将高效的保护特性与出色的机械耐受性相结合的优秀器件。其广泛的应用范围和卓越的性能使其成为现代电子设备不可或缺的保护元件。无论是在消费类电子产品、汽车电子，还是在工业控制系统中，SMBJ13A-TR都能为设计工程师提供可靠的解决方案，以应对日益增长的电子设备对过电压和静电放电保护的需求。
