SN74ACT04DR

SN74ACT04DR 产品概述

SN74ACT04DR是一款由德州仪器（Texas Instruments）生产的高性能六通道反相器集成电路，采用表面贴装技术（SMD）封装，主要用于数字电路的逻辑信号处理。该器件以其低功耗和高速度在各种应用场景中得到了广泛的使用，尤其适用于对电源电压要求较高且考虑到空间限制的电子设计。

主要特性与参数

• 逻辑类型: SN74ACT04是反相器（Inverter），其功能是将输入信号的逻辑电平进行反转，即将高电平转为低电平，低电平转为高电平。这种特性在许多数字电路中十分重要，通常用于实现逻辑电平转换和信号调理。

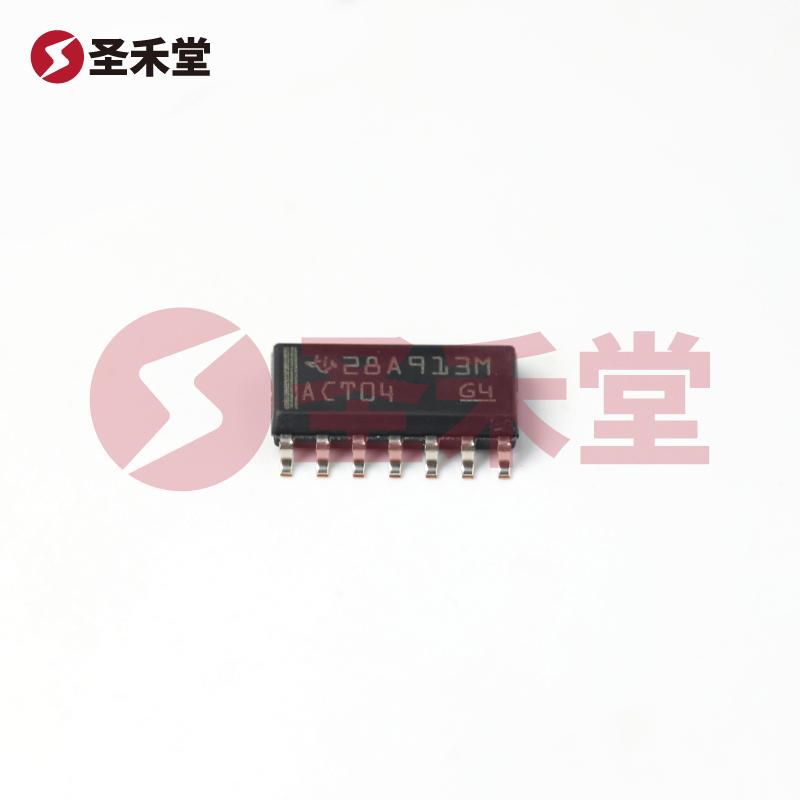

• 安装类型: 该IC为表面贴装型（SMD），封装形式为14-SOIC，适于高密度电路板设计。其紧凑的体积有效减少了占用的电路板空间，适合现代电子产品的设计要求。

• 电源电压范围: SN74ACT04的供电电压范围为4.5V至5.5V，这使其能够在多个电压级别下稳定工作，满足不同应用需求。

• 逻辑电平: 该器件的逻辑电平高（ VIH）为2V，低（ VIL）为0.8V。这个特性确保了与大多数TTL（晶体管-晶体管逻辑）和CMOS（互补金属氧化物半导体）逻辑电路的兼容性。

• 传播延迟时间: 在供电电压为5V，负载电容为50pF的标准条件下，该器件的最大传播延迟为8.5ns。这一快速响应时间使其适合于高速运算和实时处理应用。

• 工作温度范围: SN74ACT04设计的工作温度范围为-40°C到85°C，确保其在各种恶劣环境下能可靠工作，因此特别适合于汽车电子、工业自动化等领域。

• 静态电流: 器件的最大静态电流为2µA，在无信号状态下能够实现极低的功耗，进一步提高了系统的整体能效。

• 输出电流能力: SN74ACT04的输出电流能力为24mA，确保其在驱动负载时具备足够的功率，这对于驱动下游的逻辑电路或LED指示灯等应用尤为重要。

应用场景

SN74ACT04广泛应用于各种数字电路和系统中，包括但不限于：

1. 数据处理系统: 作为数据通路中的基本逻辑单元，SN74ACT04可以用于信号的条件判断和逻辑运算。

2. 通信设备: 在信号传输和整形中，反相器的功能可以提升信号的抗干扰能力和传输稳定性。

3. 汽车电子: 由于其宽工作温度范围和低功耗特性，常被应用于车载电子设备中，如传感器信号处理、仪表盘显示等功能。

4. 工业控制系统: 在PLC（可编程逻辑控制器）和传感器接口中，作为信号调理和逻辑处理的重要组件。

5. 消费电子: 可用于图像处理、音频信号处理等高频应用中，例如电视机、音响设备等。

总结

SN74ACT04DR是一个功能强大且高效的反相器IC，凭借其卓越的性能、灵活的电源兼容性以及多样的应用场景，成为众多电子设计和开发者的首选元件。无论是在高速数据传输，还是在需要高效电源管理的应用中，SN74ACT04都展现出了其不可或缺的地位。通过合理的设计和应用，能够有效提升电子系统的整体性能和可靠性。
