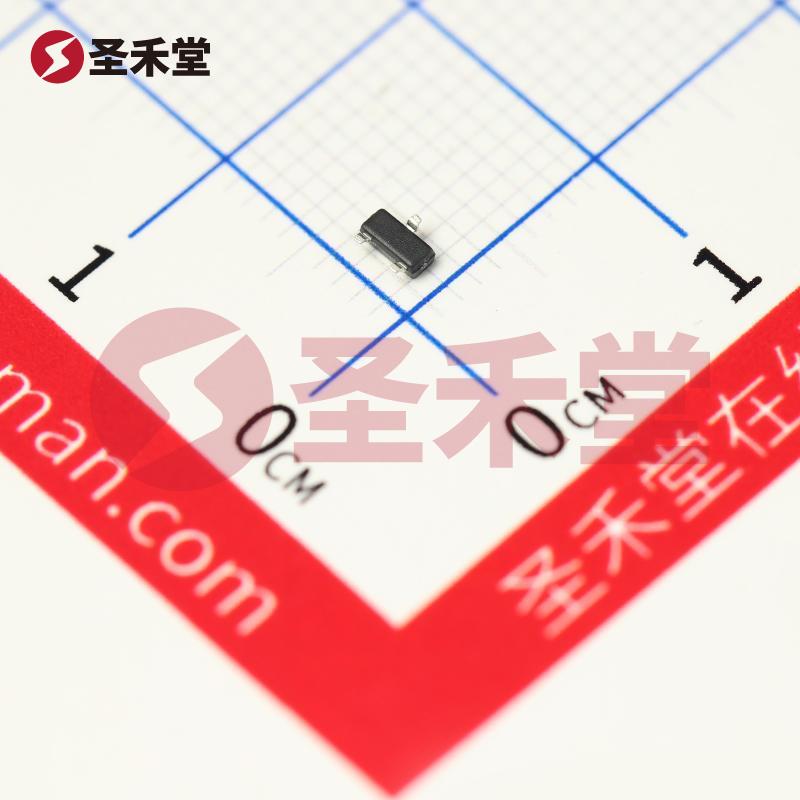

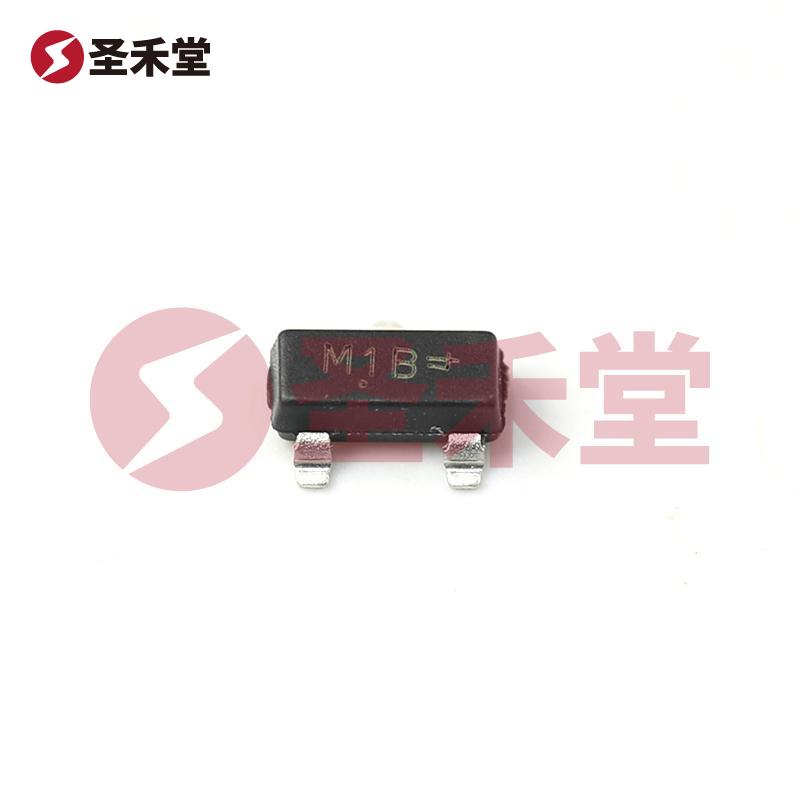

MMBT2222LT1G
MMBT2222LT1G参数
| 晶体管类型 | NPN | 电流 - 集电极 (Ic)（最大值） | 600mA |
| 电压 - 集射极击穿（最大值） | 30V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 1.6V @ 50mA，500mA |
| 电流 - 集电极截止（最大值） | 10nA（ICBO） | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 100 @ 150mA，10V |
| 功率 - 最大值 | 300mW | 频率 - 跃迁 | 250MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3（TO-236） |
MMBT2222LT1G手册
MMBT2222LT1G概述
MMBT2222LT1G 产品概述
MMBT2222LT1G是一种NPN型晶体管，广泛应用于各种电子设备中的信号放大和开关功能。由安森美（ON Semiconductor）公司制造，该器件以其出色的性能和可靠性，成为工程师和设计师常用的选择之一。
主要特性
晶体管类型: MMBT2222LT1G为NPN型晶体管，能够在电流与电压的控制下实现优良的开关控制和线性放大。NPN结构的特性使其在电子电路中有着广泛的应用，比如音频放大、数据传输等。
电气参数:
- 最大集电极电流 (Ic): 该器件的最大集电极电流为600mA，足以支持大多数中小型负载的驱动需求。
- 最大集射极击穿电压 (Vceo): 30V的击穿电压，在多个应用场景下都可以提供合理的电压范围，适应多数消费电子以及工业控制的需求。
- 饱和压降 (Vce(sat)): 在不同的工作条件下，其最大饱和压降可达1.6V，特别是在集合电流为50mA和500mA时的表现，确保在高负载条件下依然保持良好的导通状态。
截流特性: MMBT2222LT1G的最大集电极截止电流 (ICBO) 为10nA，这意味着其在关闭状态下值非常小，有助于减少待机功耗，进而提高系统的能效。
增益特性: 在150mA的集电极电流下，其DC电流增益 (hFE) 的最小值为100，这使得该晶体管在放大应用中的性能十分出色，能有效地增强输入信号。
功率处理能力: 该器件的最大功率为300mW，适用于相对中等功率的电路设计。
频率响应: MMBT2222LT1G具有250MHz的跃迁频率，意味着其在高频信号处理中的表现良好，能够满足高速开关和高频信号放大的要求。
工作温度: 有着广泛的工作温度范围，能够在-55°C到150°C的环境中正常运作，适用于各种恶劣环境下的电子设备。
封装: MMBT2222LT1G采用SOT-23-3（TO-236）封装，作为一种表面贴装型器件，具备轻量、小体积的特性，特别适合现代紧凑型电子设备。
应用场景
由于其良好的电气特性，MMBT2222LT1G在多个领域中都有广泛应用：
- 消费电子: 在便携式设备如手机、平板电脑中，常用于信号放大和开关控制。
- 工业控制: 适合用于工控设备中的驱动电路。
- 汽车电子: 适用于汽车控制单元中的信号处理和驱动应用。
- 通信设备: 在各种通信器件中，用于信号放大和调制解调。
结论
MMBT2222LT1G是一个具有高性能和广泛适用性的NPN型晶体管。其出色的电流增益、宽工作温度范围以及优秀的频率响应，使其在现代电子设计中发挥着重要作用。无论是在消费电子、工业控制还是汽车电子领域，MMBT2222LT1G都能够提供可靠的解决方案，是设计师和工程师们实用而值得信赖的选择。
