74VHC245PW,118

产品概述：74VHC245PW,118

一、产品简介

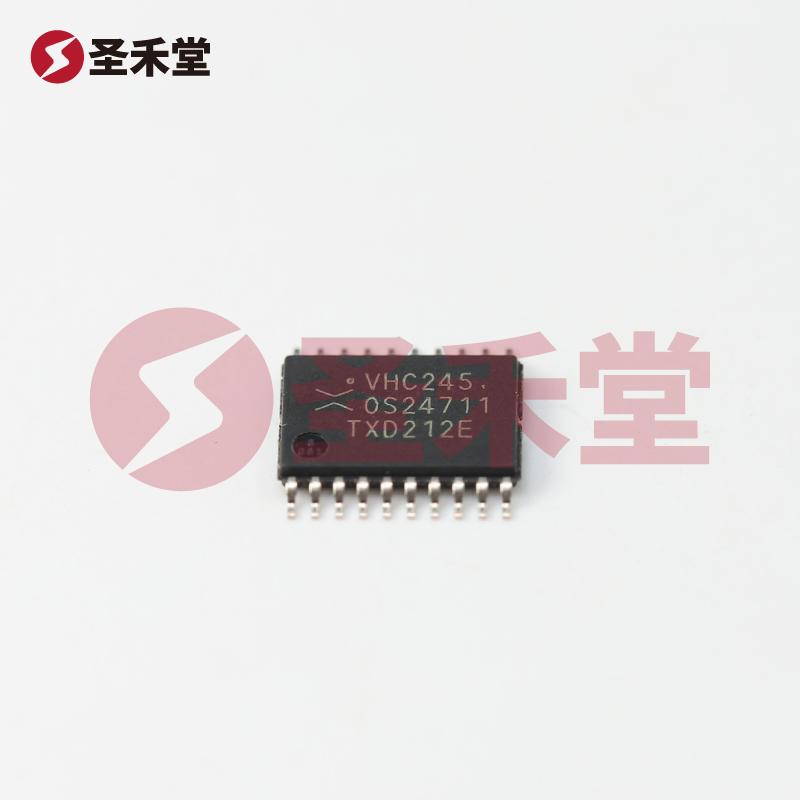

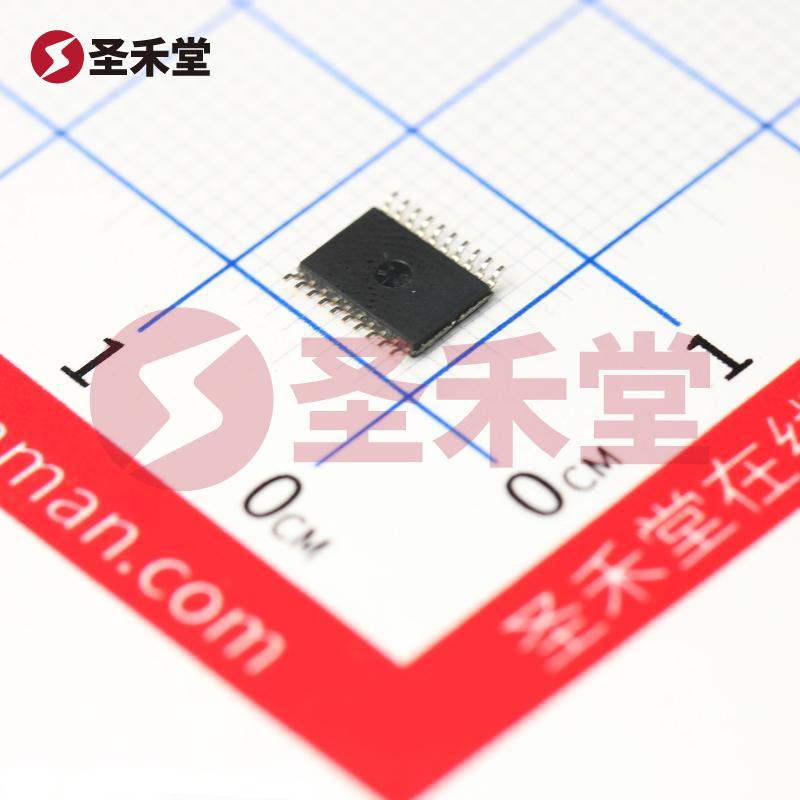

74VHC245PW,118 是一款由安世半导体（Nexperia）推出的高性能逻辑收发器，采用20-TSSOP封装，具有三个主要优点：低功耗、广泛的供电电压范围和高工作温度耐受性。该器件在逻辑电路设计中提供了极大的灵活性，适用于广泛的应用场景，例如数据总线、信号缓冲及通道隔离等。

二、技术参数

1. 逻辑电路系列：74VHC
2. 逻辑类型：收发器，非反相
3. 工作电压范围：2V至5.5V
4. 工作温度范围：-40°C至125°C
5. 封装/外壳：20-TSSOP（0.173"，4.40mm宽）
6. 电流输出能力：8mA（高和低输出）
7. 元件数量：单个集成一个逻辑功能，具有8位数据宽度
8. 输出类型：三态输出

三、应用场景

74VHC245PW,118 收发器非常适合多种应用场景，尤其是在高频率、高速数据传输需求的环境中。以下是一些主要的应用领域：

1. 计算机及外围设备：

   • 用于计算机内部的总线驱动和数据交换，支持多处理器系统中的数据缓冲。
   • 在外设（例如打印机和扫描仪）与主机之间提供数据传输接口。

2. 通信设备：

   • 在各种无线或有线通信设备中，该器件可以用于信号隔离和缓冲，保证信号的稳定性和完整性。

3. 工业控制：

   • 在工业自动化和控制系统中，可用于与传感器和执行器之间的信号传输，确保快速稳定的数据通信。

4. 消费电子：

   • 在消费类电子产品中，74VHC245可以作为数据总线的驱动和接收装置，满足高速数据处理要求。

四、设计优势

• 高兼容性：74VHC系列逻辑器件可与多种电平逻辑系统兼容，例如TTL和CMOS。
• 低功耗特性：该器件设计中考虑了低功耗特性，适合于电池供电设备的使用，降低产品的能耗，延长电池使用寿命。
• 三态输出特性：允许多个设备共享同一信号线，从而有效减小PCB面积，提高系统的集成度。

五、特性细节

1. 三态控制：通过控制输入信号，可以使输出处于高、低或高阻态，这使得多个接口可以在同一数据总线上共享信号，减少了对布线的需求。
2. 宽工作温度范围：-40°C至125°C的工作温度范围使得74VHC245PW,118适合在各种环境条件下的应用，为设备的长期稳定运行提供了保障。
3. 高驱动能力：输出端的8mA驱动能力确保能够有效驱动多种负载，而不会导致信号衰减。
4. 可靠性：安世半导体作为全球知名的半导体解决方案提供商，其经过严格筛选的材料和先进的制造工艺确保了每个器件的高可靠性。

六、总结

综上所述，74VHC245PW,118是一款性能卓越的8位非反相收发器，适应多样化的应用需求，尤其是现代电子产品越来越高的速度和低功耗要求。在设计方案中，选用该器件能够为电路提供良好的稳定性、灵活性及兼容性，使其在未来的电子元件市场中保持竞争力，同时为广大工程师和开发者提供了极大的便利。
