TL431ACZ

TL431ACZ 产品概述

产品名称：TL431ACZ

制造商：STMicroelectronics (意法半导体)

一、产品简介

TL431ACZ是一款高度精确的可调电压基准芯片，其核心功能是提供稳定的参考电压。该设备支持广泛的应用场景，尤其是在需要高精度电压参考和调节的电子电路中。作为一种分流器，TL431ACZ不仅能够提供固定的输出电压（最小值为2.495V，最大值为36V），还允许用户根据需求进行电压调节，输出电流最高可达100mA，这使其在各种电子项目中都能发挥关键作用。

二、主要特性

1. 可调输出电压范围：TL431的输出电压可调范围从2.495V到36V，满足不同电路设计的需求。
2. 高输出电流能力：设备可输出高达100mA的电流，适合驱动多种负载，确保电路在负载变化时仍能保持稳定。

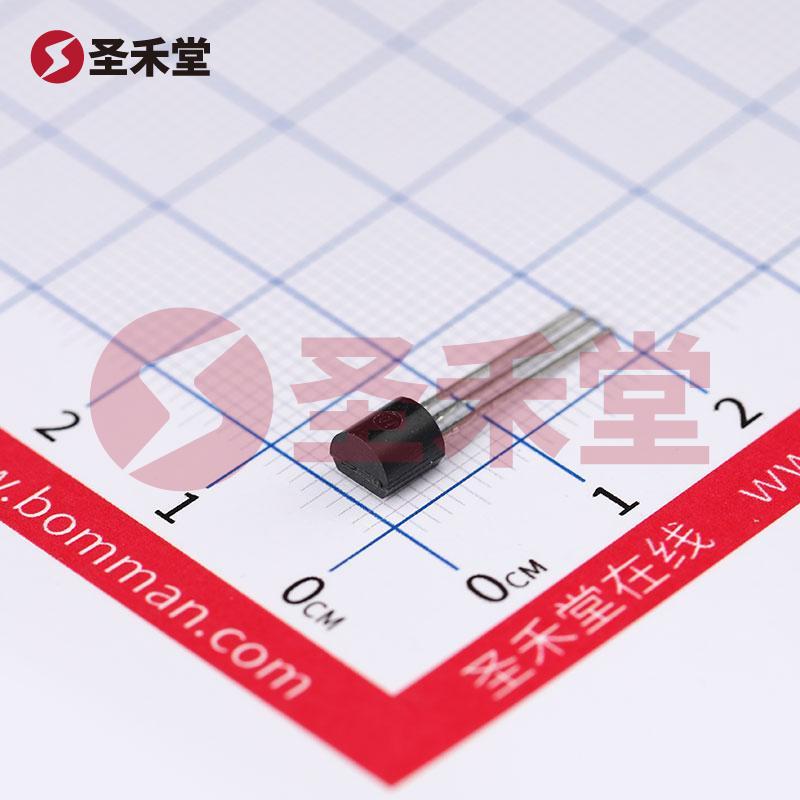

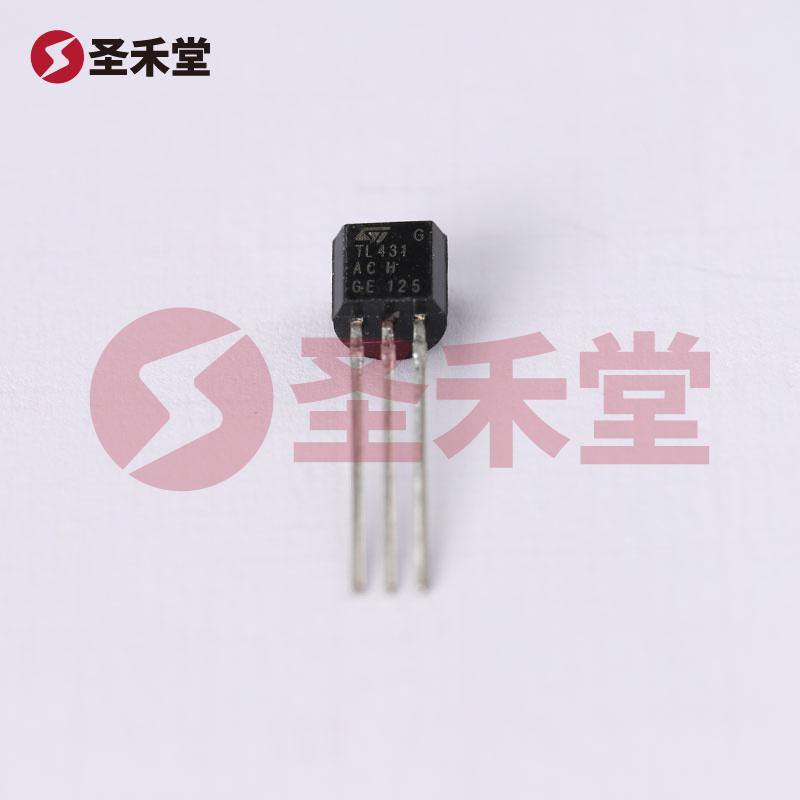

3. 小尺寸封装：TL431ACZ采用TO-92-3封装，便于在空间受限的电路中使用，同时提供良好的散热性能。
4. 低偏差容差：该芯片的电压输出容差为±1%，确保了其在高精度电路设计中的应用，为工程师提供了可靠的电源解决方案。
5. 宽工作温度范围：工作温度为0°C至70°C，适合多种环境条件下的应用，在实际使用中具备良好的稳定性。
6. 阴极电流：阴极电流为600µA，能够有效地满足电路对参考源的需求，提高电路的稳定性与可靠性。

三、应用领域

TL431ACZ可广泛应用于以下领域：

• 电源管理：在开关电源、线性电源等设备中作为电压参考，确保电源输出的电压稳定性。
• 精密测量仪器：为测量系统、传感器等提供高精准度的参考电压，提升测量结果的准确性。
• 激光驱动器、音频设备：稳定电压输出，确保设备性能的一致性和高保真度。
• LED驱动电路：可调节输出电压，适应不同LED灯具的需要，提升驱动电路的兼容性。
• 模拟电路：在各种模拟设计中提供精确的基准电压，支持复杂的信号处理功能。

四、设计注意事项

在设计使用TL431ACZ时，工程师应考虑以下几点：

• 输出电压设定：通过外部电阻网络可调整TL431的输出电压。在设计电路时，确保合理选择电阻值，从而获得所需的电压值。
• 散热管理：虽然TL431ACZ在多种情况下表现良好，但是对于高功率应用，仍需适当的散热考虑，以降低器件的工作温度，从而提高可靠性和使用寿命。
• 电源滤波：为了确保TL431能够提供稳定的输出电压，建议在输入端增加适当的滤波电容，以降低电源波动对输出稳定性的影响。

五、总结

TL431ACZ是一款功能强大且灵活的可调电压基准芯片，具有高稳定性和可靠性，适合多种电子设计应用。其精确的电压调节能力和宽广的输出电压范围，使其成为电源管理和测量系统等领域的理想选择。通过合理的设计与应用，TL431ACZ能够为您的电子项目带来极大的便利和高效性。
