RC4558DR

RC4558DR 产品概述

概述

RC4558DR 是一款来自德州仪器（Texas Instruments, TI）的双路运算放大器，具有出色的性能和灵活的应用特性，尤其适合在各种信号处理、放大和过滤系统中使用。该运算放大器以其高增益带宽积和良好的输入特性，广泛应用于音频设备、传感器信号调理、电源管理和测量应用等领域。

主要特点

1. 双通道设计：RC4558DR 提供两个独立的运算放大器，允许设计人员在同一封装内实现多通道信号处理。这种设计非常适合于实现差分放大器、加法器或其他复杂运算电路。

2. 压摆率：该器件的压摆率为 1.7 V/µs，这意味着在响应快速变化的输入信号时，它能够保持相对较高的线性度和准确性。这使得 RC4558DR 适合用于需要快速信号处理的应用，诸如音频和视频信号放大。

3. 增益带宽积：拥有 3 MHz 的增益带宽积，RC4558DR 在高频应用中表现优越。此参数使得运算放大器能够在多种频率条件下实现稳定增益，确保设计灵活性。

4. 低输入偏置电流：其输入偏置电流仅为 150 nA，使得 RC4558DR 在高阻抗信号源的应用中表现出色。低输入偏置电流可以减少对信号源的负载影响，从而提高信号的完整性。

5. 低电压补偿：RC4558DR 在设计时考虑了输入电压补偿，提供了 500 µV 的电压补偿范围，帮助减少输入信号的失真，尤其是在低电平信号处理时。

6. 供电电压范围：该器件支持单电源和双电源供电，电压范围从 ±5 V 到 ±15 V，以及 10 V 到 30 V 的单电源供电选项，允许灵活应用于多种电源配置，满足不同电路的需求。

7. 工作温度范围：RC4558DR 的工作温度为 0°C 到 70°C，使其适合于一般商业应用环境。对于需要工作在更宽温度范围的特殊应用，可能需要选择更适合的器件。

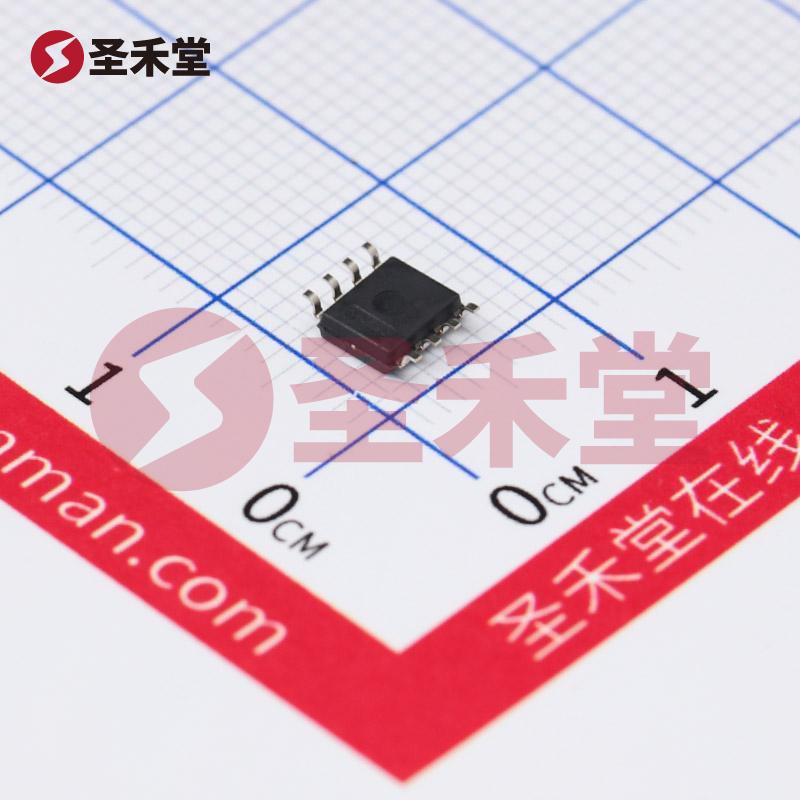

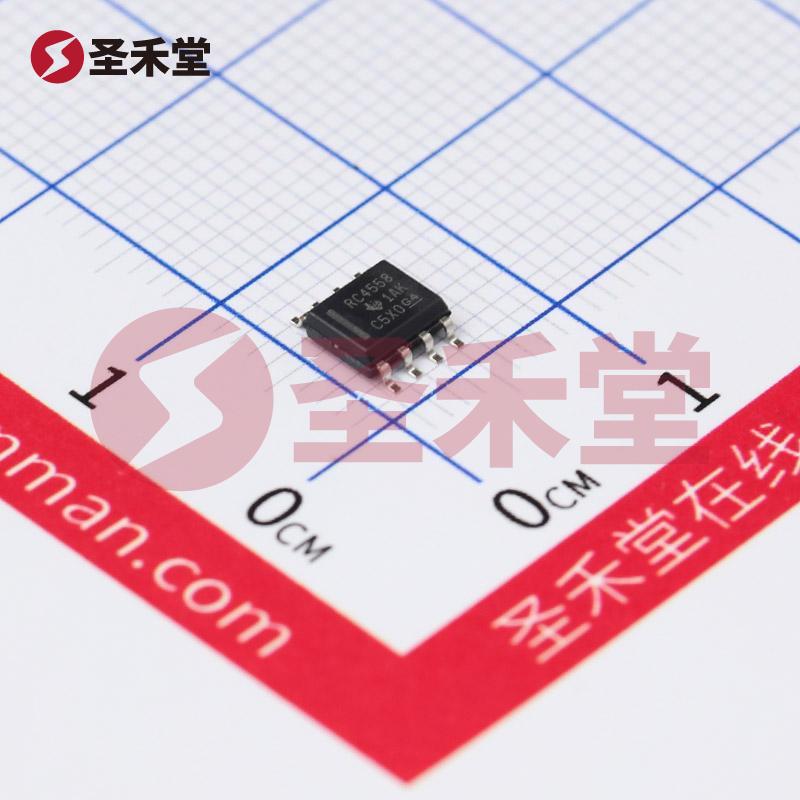

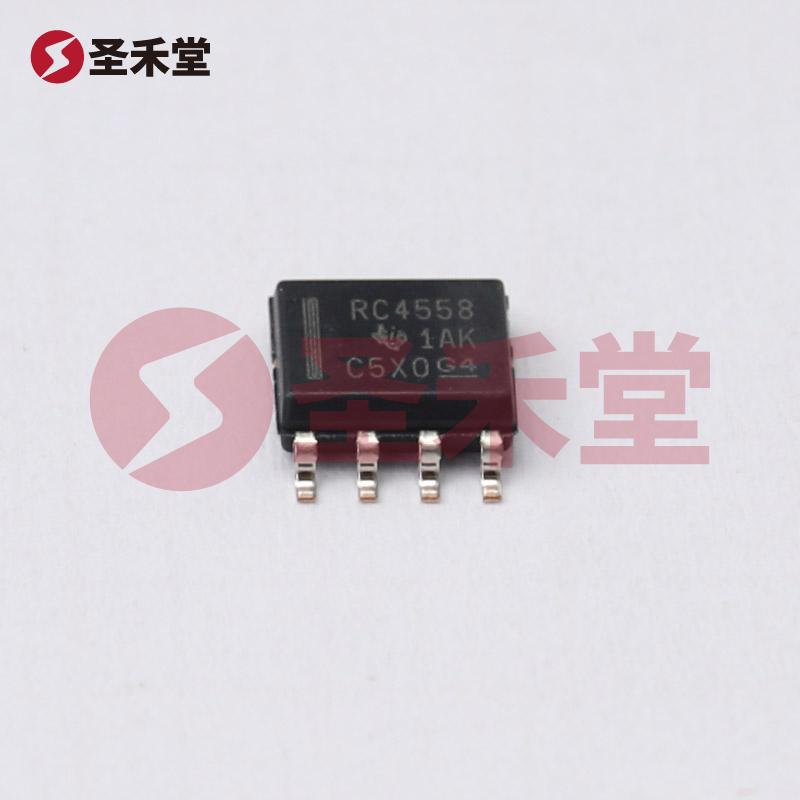

8. 封装类型：RC4558DR 采用 8-SOIC（0.154" 宽，3.90 mm）的表面贴装封装，便于现代 PCB 布局，优化了空间利用，提高了组装效率。

应用领域

由于其优异的性能和广泛的适用性，RC4558DR 可广泛应用于以下几个领域：

• 音频设备：运算放大器常被用于音频信号放大、混合和效果处理，以提高音频设备的音质和可靠性。
• 测量仪器：在传感器信号调理中，RC4558DR 可以用来精确放大微弱信号，为后续的 ADC 转换提供更强的信号强度。
• 信号处理：在模拟信号处理系统中，例如滤波器和调制解调器，RC4558DR 可用于实现复杂的信号转换和处理功能。
• 电子控制系统：在各种电子控制和反馈系统中，该运算放大器可用于增强控制信号的稳定性和响应速度。

总结

RC4558DR 是一款灵活且功能强大的运算放大器，凭借其优秀的电气特性和适应性，适用于各种工程应用。无论是在音频放大、信号调理，还是在多种测量和控制领域，RC4558DR 都展现了其卓越的性能，是电子工程师理想的选择。
