开关电路 | SPST - 常开 | 多路复用器/解复用器电路 | 1:1 |
电路数 | 2 | 导通电阻(最大值) | 10 欧姆 |
通道至通道匹配 (ΔRon) | 2 欧姆(最大) | 电压 - 电源,单 (V+) | 1.65V ~ 5.5V |
开关时间 (Ton, Toff)(最大值) | 3.9ns,6.3ns | -3db 带宽 | 300MHz |
沟道电容 (CS(off),CD(off)) | 6pF | 电流 - 漏泄 (IS(off))(最大值) | 100nA |
串扰 | -58dB @ 1MHz | 工作温度 | -40°C ~ 85°C(TA) |
安装类型 | 表面贴装型 | 封装/外壳 | 8-VFSOP(0.091",2.30mm 宽) |
供应商器件封装 | 8-VSSOP |
SN74LVC2G66DCUR 是德州仪器(TI)生产的一款高性能、低功耗的模拟开关,它采用 8-VSSOP 封装,专为需要在小型封装中实现高效信号切换的应用场景设计。这款开关的主要特点是具有低导通状态电阻、快速的开关时间和广泛的工作电源电压范围,符合现代电子设备对性能和能效的要求。
开关配置: SN74LVC2G66DCUR 是一个单刀单开(SPST)开关,具备 2 个通道,它能够实现1:1的多路复用和解复用。这样的设计使其能够有效控制信号的传递,适用于多种应用场景,包括音频和视频信号处理、数据选择、以及路径切换等。
电源电压范围: 该器件的工作电压范围从 1.65V 到 5.5V,确保它可以在低功耗和较高功率应用中灵活使用,尤其适合于便携式和电池供电的设备。
导通电阻和通道匹配: SN74LVC2G66DCUR 的最大导通电阻为 10 欧姆,并且通道间的匹配(ΔRon)最大为 2 欧姆。这种低导通电阻能够减少信号衰减和功耗,尤其在高速信号处理时,更可以提供高保真度的信号传输。
开关时间: 该产品的最大开关时间分别为 3.9ns(Ton)和 6.3ns(Toff),快速的切换能力使其非常适用于高频信号的处理。-3dB 带宽高达 300MHz,能够支持多个数据通道的并行传输,从而满足多媒体应用对带宽的要求。
极低的漏电流: SN74LVC2G66DCUR 在非导通状态下的漏电流(IS(off))最大值为 100nA,这使得器件在待机状态下能耗极低,提高了整体系统的能效。
电气性能: 器件的串扰性能为 -58dB @ 1MHz,有效地隔离了各通道之间的干扰,保持信号的完整性,适用于对信号质量要求极高的应用。
工作温度范围: SN74LVC2G66DCUR 的工作温度范围为 -40°C 至 85°C,确保其在广泛的环境条件下稳定运行,适合严酷环境下的应用。
SN74LVC2G66DCUR 主要应用于以下几个领域:

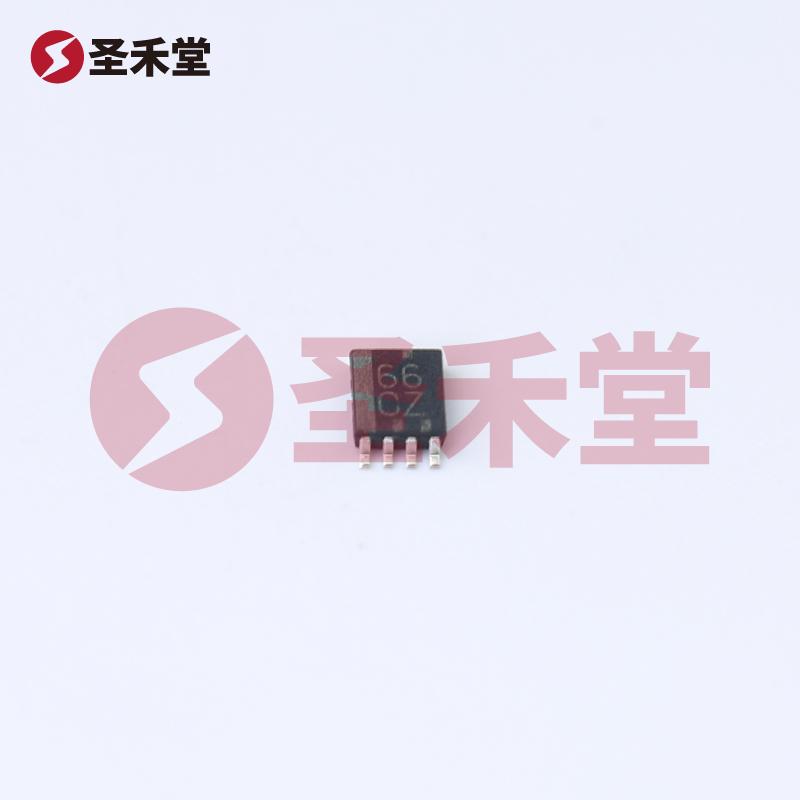

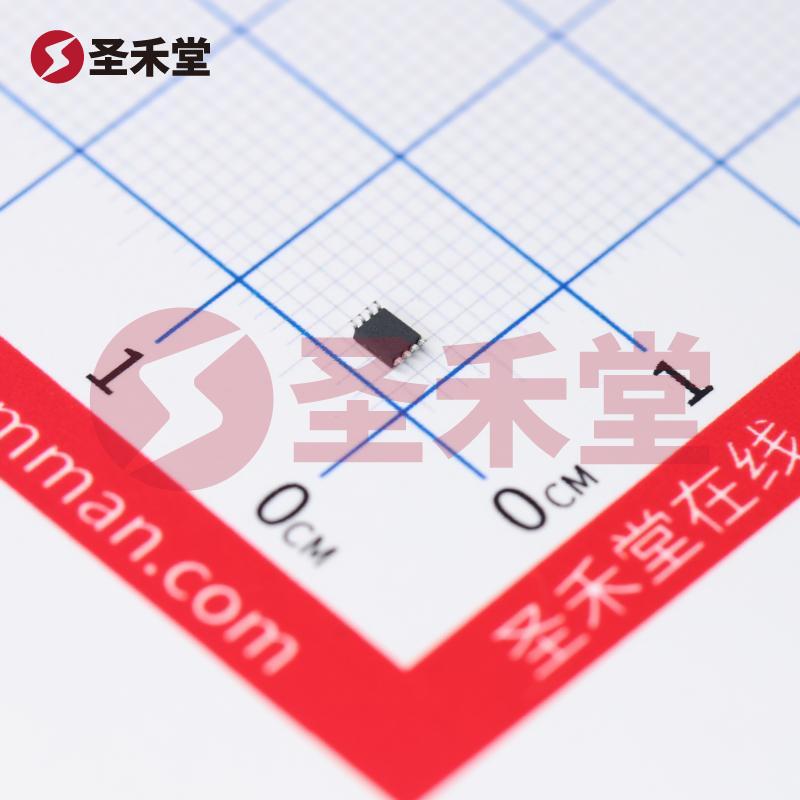

SN74LVC2G66DCUR 采用表面贴装型的 8-VSSOP 封装,尺寸为 0.091"(2.30mm 宽),能够适应现代电子产品日益精简的设计需求。其小巧的封装使得电路板上的布局更为灵活,同时便于自动化生产线进行组装。
综上所述,SN74LVC2G66DCUR 是一款性能卓越的高效模拟开关,具备低导通电阻、快速开关时间和广泛的电源范围,适合用于要求高信号质量和低能耗的各类应用。其小巧的封装及高可靠性使其成为设计工程师的理想选择,能够满足现代电子设备对信号控制的各项需求。
